Cuscinetto di precisione a profilo sottile SX

I cuscinetti di precisione di tipo sottile SX presentano un design ultrasottile, con una dimensione della sezione trasversale inferiore rispetto ai cuscinetti di tipo RB pur mantenendo lo stesso diametro del perno. A causa di questo design ultrasottile, né gli anelli interni né quelli esterni presentano fori di montaggio, richiedendo flange e sedi di supporto per l'installazione. Sono generalmente utilizzati in applicazioni che richiedono la rotazione dell'anello interno.

Contattaci

PRECEDENTE：Cuscinetto di precisione ultrasottile CRBH SUCCESSIVO：Cuscinetto a rulli incrociati integrato RAU

Descrizione
Specifiche
Contattaci

Vantaggi del prodotto
I cuscinetti a rulli incrociati della serie SX sono un tipo speciale di cuscinetti con un anello interno diviso e un anello esterno rotante. I rulli sono disposti secondo uno schema incrociato, consentendo loro di trasportare carichi in tutte le direzioni. Rispetto ai modelli tradizionali la loro rigidità è aumentata di 3-4 volte. L'anello interno o esterno è una struttura in due parti e il gioco del cuscinetto è regolabile. Anche sotto precarico è possibile ottenere un movimento rotatorio di alta precisione. Sono protetti da alta precisione, elevata rigidità, elevata capacità di carico e dimensioni ridotte. Sono comunemente utilizzati come snodi sferici nei robot industriali e offrono una rigidità 3-4 volte superiore rispetto ai modelli tradizionali.

Caratteristiche del prodotto
Cuscinetti ad alta precisione ed elevata rigidità con design a sezione trasversale a pareti sottili

A cosa servono i cuscinetti?
·Robotica: Utilizzato in giunti e parti rotanti di bracci robotici che richiedono movimenti precisi.
·Macchine utensili CNC: La precisione e la capacità di carico sono fondamentali nelle applicazioni con tavola rotante e mandrino.
·Dispositivi Medici: Un movimento fluido e preciso è richiesto nei dispositivi come robot chirurgici e apparecchiature di imaging.
·Strumenti ottici: Il posizionamento stabile è fondamentale nelle apparecchiature ad alta precisione come telescopi e microscopi.
·Componenti aerospaziali: Utilizzato nei sistemi di controllo di volo e nei meccanismi satellitari che richiedono elevata affidabilità e precisione.

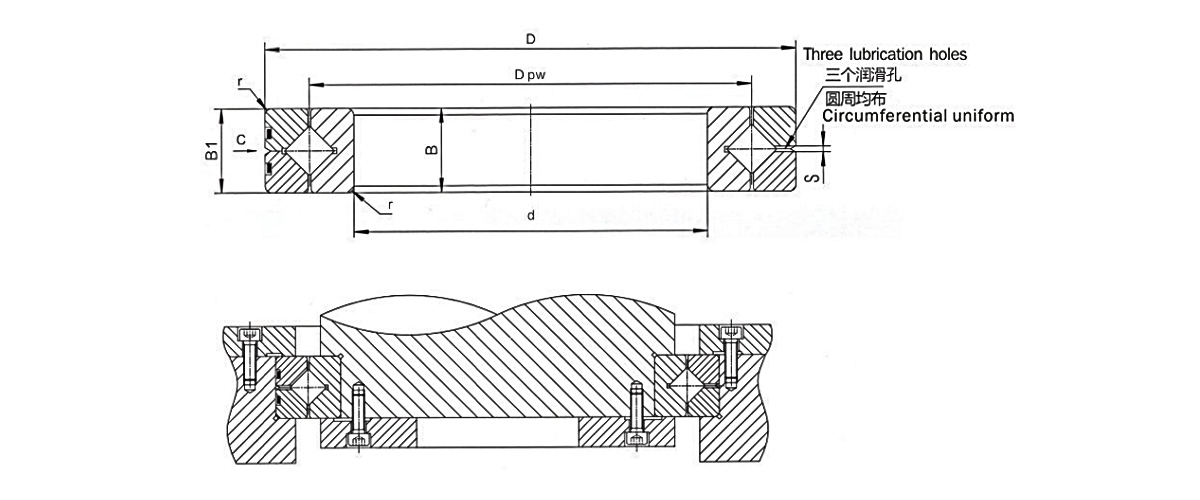

Tipo di cuscinetto	Dimensione						Carico di base (assiale)		Carico di base (radiale)		Peso
	Diametro interno	Diametro esterno	Diametro del passo del rullo	Alto	Fori dell'olio	Smusso	Ca	Coa	Cr	Cor	Peso
	d	D	Dpw	B B1	S	rmimin	KN	KN	KN	KN	kg
SX011814	70	90	80	10	1.2	0.6	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.1	385	1699	244	833	24
SX0118/500	500	620	560	56	2.5	3	560	2538	355	1244	44
