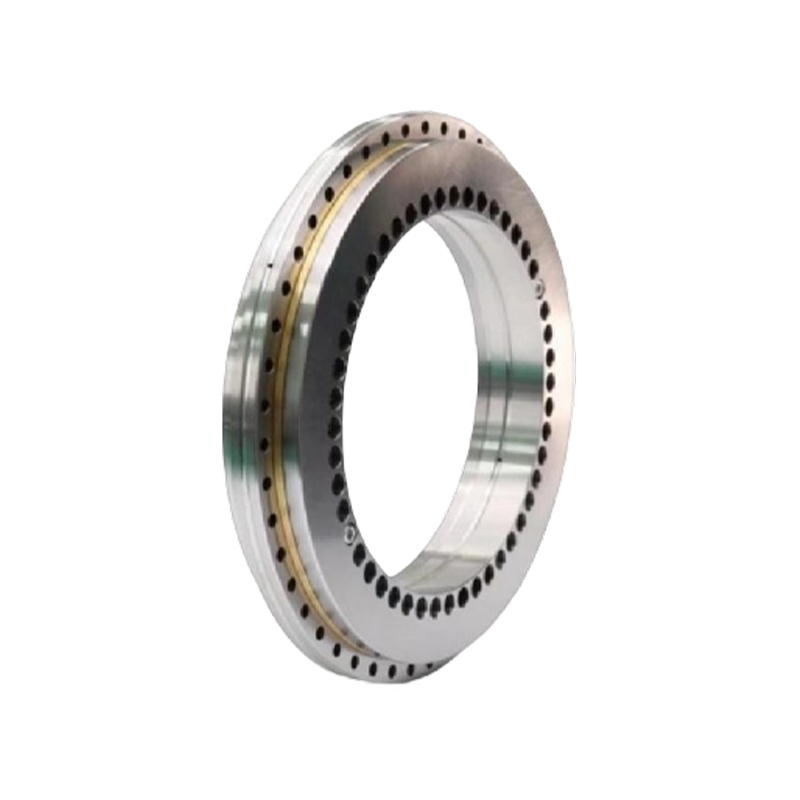

Cuscinetto per giradischi di precisione YRT

Il cuscinetto per giradischi di precisione YRT è costituito da un anello di alloggiamento reggispinta/radiale, un anello di spinta/albero radiale, una rondella reggispinta, due gruppi di gabbie a rullini e un set di rulli cilindrici radiali. L'anello dell'alloggiamento e l'anello dell'albero presentano fori per viti di montaggio distribuiti uniformemente. Questo tipo di cuscinetto presenta un'elevata capacità di carico assiale e radiale, un'elevata rigidità e un'altissima precisione.

Contact Us Contattaci
PRECEDENTE：Nessun prodotto precedente SUCCESSIVO：Cuscinetto di misurazione angolare YRTM
  • Descrizione
  • Specifiche
  • Contattaci

Caratteristiche dei cuscinetti per tavola rotante YRT:
1. Cuscinetto combinato:
I cuscinetti YRT sono cuscinetti combinati, che integrano le funzioni dei cuscinetti radiali e reggispinta. Possono sopportare contemporaneamente carichi radiali e assiali provenienti da diverse direzioni e possono anche sopportare coppie.
2. Alta precisione:
I cuscinetti YRT hanno in genere una precisione molto elevata, consentendo rotazione e posizionamento accurati.
3. Rigidità:
I cuscinetti YRT hanno un'elevata rigidità, mantenendo la stabilità in condizioni di carico elevato. Le applicazioni che richiedono carichi di lavoro pesanti garantiscono l'affidabilità dei cuscinetti anche sotto carichi elevati.
4. Capacità di coppia elevata:
I cuscinetti YRT sono progettati per resistere a carichi di coppia elevati, fondamentali per le applicazioni che richiedono rotazione e trasmissione di coppia elevata.
5. Installazione e manutenzione facili:
I cuscinetti YRT hanno tipicamente una struttura semplice, che facilita l'installazione e la manutenzione. Ciò contribuisce all’affidabilità dei cuscinetti a lungo termine.

Aree di applicazione:
I cuscinetti YRT sono ampiamente utilizzati in vari campi, tra cui bracci robotici industriali, macchine utensili, apparecchiature per la stampa, dispositivi medici e apparecchiature aerospaziali. La loro versatilità e le elevate prestazioni li rendono la scelta preferita per numerose applicazioni ingegneristiche.

Precauzioni per l'utilizzo dei cuscinetti per giradischi YRT:
1. Mantenere puliti il cuscinetto e le zone circostanti
Anche le microscopiche particelle di polvere possono avere un impatto negativo sui cuscinetti.
2. Utilizzare con cautela
Forti impatti durante l'uso possono causare graffi e rientranze, causando incidenti.
3. Utilizzare strumenti adeguati
Evitare di sostituire gli strumenti esistenti; utilizzare solo strumenti adeguati.
4. Fare attenzione alla corrosione dei cuscinetti
Il sudore sulle mani può causare ruggine durante il funzionamento, quindi assicurati di usare le mani pulite e di indossare guanti, se possibile.

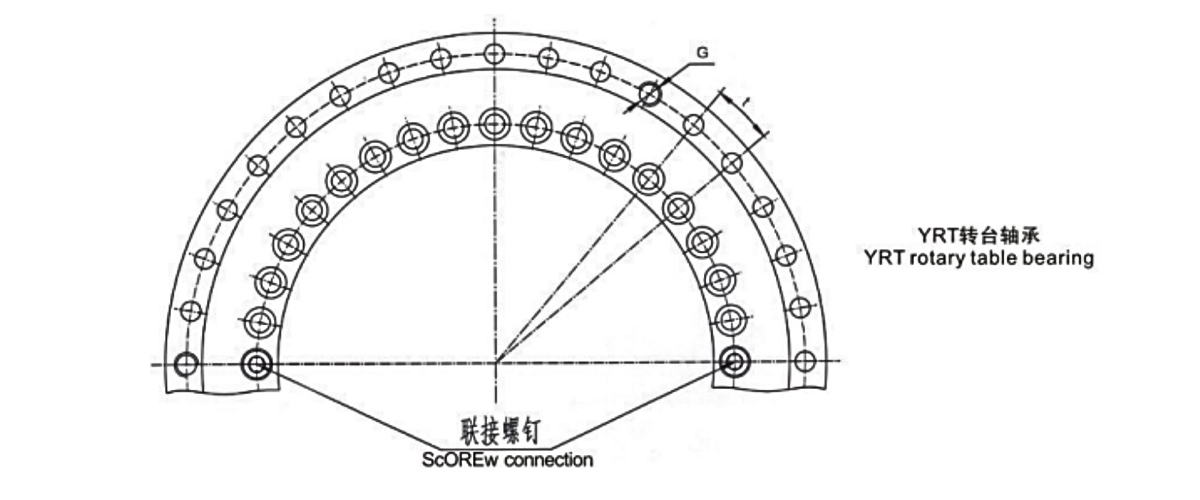

Vite
connessione
QUANTITÀ 		Connettiti
fori delle viti 		Passo
t 		Serraggio
coppia
di vite 		Carico nominale di base Velocità limitata Attrito
momento 		Peso Tipo di cuscinetto
Assiale Radiale
Dinamico Staticoo Dinamico Staticoo
Mamma Ca Coa Cr Cor Lubrificazione a grasso
G QUANTITÀ QUANTITÀXt Nm KN giri/min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

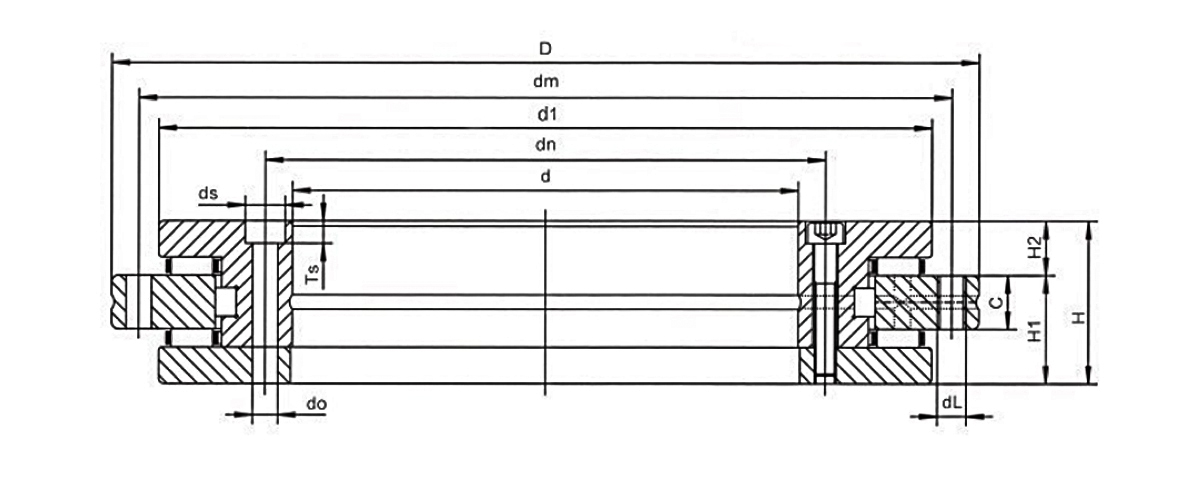

Tipo di cuscinetto Dimensione complessiva I fori di fissaggio
d D H H1 H2 C d1 d.n dm Anello interno Anello esterno
Unità: mm fare ds Ts QUANTITÀ dL QUANTITÀ
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
