Cosa rende il cuscinetto SI5TK la soluzione ideale esente da manutenzione per i collegamenti in miniatura?

Comprendere il cuscinetto SI5TK nei sistemi di movimento di precisione

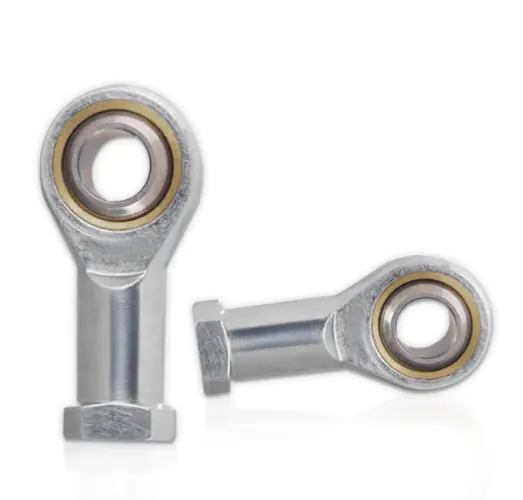

Quando ingegneri e specialisti degli approvvigionamenti cercano un'estremità stelo compatta e autolubrificante che elimina la necessità di ingrassaggio costante, il Cuscino SI5TK emerge spesso come punto di riferimento. Questa testa a snodo in miniatura appartiene alla serie SI5T/K, una famiglia di snodi sferici autolubrificanti completi progettati per movimenti oscillatori a bassa velocità. A differenza dei tradizionali giunti metallo su metallo che richiedono lubrificazione periodica, questa unità integra un rivestimento composito in PTFE direttamente nella pista sferica. Il risultato è un componente essenziale da manutenzione che si inserisce in assemblaggi stretti senza sacrificare la capacità di carico o la flessibilità di allineamento.

Questo articolo fornisce un'analisi tecnica dettagliata dell'estremità stelo SI5TK, compreso il grafico dimensionale completo, la composizione del materiale, i limiti ambientali e gli scenari applicativi. Tutti i parametri della scheda tecnica del produttore sono inclusi in modo da poter prendere una decisione di selezione informata senza fare riferimenti incrociati a più fonti.

Dimensioni dei cuscinetti SI5TK e specifiche dettagliate

L'involucro dimensionale del cuscinetto SI5TK è definito dal foro da 5 mm e dalla filettatura interna M5x0,8. Queste due caratteristiche determinano il modo in cui l'estremità dello stelo viene montata sugli alberi accoppiati e sulle aste filettate. La seguente elenca tutte le dimensioni critiche in millimetri, corrispondenti alla scheda tecnica standard della serie SI5T/K.

L'angolo di inclinazione consentito di 13 gradi è un dato chiave. Ciò significa che l'estremità dello stelo SI5TK può compensare il disallineamento tra l'albero e l'alloggiamento senza incepparsi. Il coefficiente di carico dinamico di 5,7 kN e il coefficiente di carico statico di 6,0 kN indicano che questo cuscinetto è destinato a carichi da leggeri a moderati, in linea con il suo peso di 16 grammi e l'ingombro ridotto.

Parametri materiali e ambientali del cuscinetto SI5TK

Le prestazioni di qualsiasi estremità dello stelo dipendono dai materiali utilizzati nella sua costruzione. Il cuscinetto SI5TK combina un corpo in acciaio al carbonio con una sfera in acciaio temprato e un rivestimento composito in PTFE. Ogni strato svolge una funzione specifica di resistenza all'usura, protezione dalla corrosione e autolubrificazione.

Composizionemateriale

• Corpo estremità stelo: Acciaio al carbonio, zincato per prevenire la ruggine.
• Palla interna: Acciaio per cuscinetti GC15, bonificato a HRC 58-64, con cromatura dura sulla superficie sferica.
• Coppia di attrito scorrevole: Rivestimento composito in acciaio più PTFE, che consente l'autolubrificazione senza olio.

La cromatura dura della sfera riduce l'attrito e resiste alla corrosione, mentre il rivestimento in PTFE trasferisce una sottile pellicola di politetrafluoroetilene sulla superficie della sfera durante il funzionamento. Questa pellicola di trasferimento è ciò che rende il cuscinetto SI5TK essenziale da manutenzione.

Limiti di temperatura operativa e movimento

• Temperatura di lavoro: Da -30 gradi C a 80 gradi C, con esposizione a breve termine fino a 120 gradi C.
• Tipo di movimento: Oscillazione a bassa velocità e compensazione dell'inclinazione ad angolo ridotto. Non adatto per rotazione continua ad alta velocità.

Questi limiti sono importanti per i progettisti. Se un'applicazione richiede rotazione continua o velocità superiore a poche centinaia di giri al minuto, è necessario selezionare un tipo di cuscinetto diverso. L'SI5TK è ottimizzato per il movimento alternativo o oscillante in cui il giunto deve autoallinearsi sotto carico.

Vantaggi del prodotto e vantaggi di progettazione

L'estremità stelo SI5TK offre numerosi vantaggi pratici che riducono i tempi di assemblaggio e i costi di manutenzione a lungo termine. L'elenco seguente riassume i principali vantaggi nella scheda tecnica.

1. Autolubrificazione esente da manutenzione: Il rivestimento composito in PTFE elimina la necessità di lubrificazione, ugelli per olio o ingrassatori. Il cuscinetto può essere installato e utilizzato immediatamente.
2. Compensazione di grandi disallineamenti: Un angolo di inclinazione massimo di 13 gradi compensa gli errori di installazione, consente la deflessione dell'albero e previene il carico sui bordi.
3. Compatto e leggero: Con un profilo in miniatura e un peso di soli 16 grammi circa, si adatta alle strutture meccaniche leggere.
4. Capacità di carico affidabile: La sfera temprata e il corpo zincato sopportano carichi radiali, assiali e combinati in applicazioni oscillanti.
5. Resistenza alla corrosione superficiale: La zincatura sul corpo e la cromatura dura sulla sfera resistono alla ruggine e agli attacchi ambientali.
6. Assemblaggio semplice: La filettatura interna e il corpo compatto consentono un facile montaggio. La filettatura destra è standard; la filettatura sinistra SI5TL/K è disponibile per la regolazione della lunghezza in stile tenditore.
7. Più pulito rispetto alle alternative lubrificate ad olio: Rispetto alle teste a snodo lubrificate a olio, l'SI5TK non ha ugelli per l'olio, il che lo rende più compatto e adatto per apparecchiature sigillate o sensibili all'olio.

Questi vantaggi comportano limitazioni specifiche. Il cuscinetto SI5TK non è progettato per la rotazione continua ad alta velocità. Inoltre, il rivestimento in PTFE non è adatto per ambienti con pressioni estremamente elevate o fortemente contaminati da polvere abrasiva. La scelta del cuscinetto corretto per le condizioni operative è essenziale per una lunga durata.

Scenari applicativi tipici per il cuscinetto SI5TK

L'SI5TK appartiene alla categoria dei giunti fish-eye in miniatura a basso carico, spesso utilizzati in collegamenti, aste di spinta e meccanismi di trazione. Le seguenti aree di applicazione sono tipiche.

• Attrezzature per l'automazione: Piccoli meccanismi esecutivi, cilindri pneumatici, aste di spinta miniaturizzate, collegamenti regolabili.
• Robotica e modelli: Robot educativi, giunti di bracci robotici, collegamenti di modelli aerospaziali e da corsa.
• Imballaggi e macchinari leggeri: Piccoli meccanismi di oscillazione, tiranti di tensionamento.
• Attrezzature per laboratorio e attrezzature: Supporti regolabili, piccoli meccanismi push-pull.
• Macchinari generali: Estremità di cilindri idraulici in miniatura, collegamenti di attrezzature per il fitness, dispositivi di prova.

In tutti questi casi, il cuscinetto SI5TK fornisce un punto di articolazione compatto che si autoallinea e non richiede lubrificazione. La filettatura interna M5x0,8 accetta aste filettate metriche standard, facilitandone l'integrazione nei progetti esistenti.

Panoramica e guida alla selezione della serie SI5T/K

Il cuscinetto SI5TK fa parte della serie SI5T/K di cuscinetti per estremità stelo autolubrificanti completi. La serie comprende diverse dimensioni di foro e specifiche di filettatura. Comprendere la serie aiuta quando si seleziona una dimensione diversa per un progetto correlato.

Il suffisso L indica una filettatura sinistrarsa, ad esempio SI5TL/K. Le filettature sinistrorse sono utili nei gruppi tenditore a vite in cui la rotazione dell'estremità dell'asta regola la lunghezza totale. Sono disponibili anche versioni in acciaio inossidabile con il suffisso X per applicazioni che richiedono una maggiore resistenza alla corrosione. Queste serie consentono ai progettisti di standardizzare la stessa tecnologia di estremità stelo autolubrificante per una vasta gamma di dimensioni di macchine.

Consigli per la scelta del cuscinetto SI5TK

• Utilizzare il cuscinetto SI5TK solo per il movimento alternativo a bassa velocità. Non è adatto per la rotazione continua ad alta velocità.
• Per i carichi di lavoro effettivi, si consiglia di utilizzare non più di un terzo del coefficiente di carico statico come margine di sicurezza. Per l'SI5TK, ciò significa mantenere i carichi operativi continui al di sotto di circa 2,0 kN.
• Confermare la direzione della filettatura richiesta dall'assieme. La filettatura destra è standard; specificare la filettatura sinistra se necessaria.
• Considerare l'intervallo di temperatura operativa. Le unità standard gestiscono temperature comprese tra -30°C e 80°C, con picchi a breve termine fino a 120°C.
• Evitare polvere abrasiva e ambienti ad alta pressione che possono danneggiare il rivestimento in PTFE.

Domande frequenti sul cuscinetto SI5TK

Q1: Qual è la dimensione della filettatura del cuscinetto SI5TK?

Il cuscinetto SI5TK utilizza una filettatura interna M5x0,8 con precisione 6H. Si tratta di una filettatura metrica fine standard che accetta barre filettate e prigionieri M5.

Q2: Il cuscinetto SI5TK è mancante o destrorso?

L'SI5TK standard ha una filettatura destrorsa. Una versione con filettatura sinistra è disponibile come SI5TL/K. Utilizzando un'estremità dell'asta destra e una sinistra in un collegamento è possibile regolare la lunghezza ruotando la biella.

Q3: Il cuscinetto SI5TK richiede lubrificazione?

No. Il cuscinetto SI5TK è un'estremità stelo autolubrificante esente da manutenzione. Il suo rivestimento composito in PTFE elimina la necessità di olio o grasso. Non ha ugello dell'olio e può essere installato e utilizzato direttamente.

Q4: Qual è l'angolo di inclinazione massimo del cuscinetto SI5TK?

L'angolo di inclinazione consentito è di 13 gradi. Ciò consente al cuscinetto di compensare il disallineamento tra l'albero e l'alloggiamento senza inceppamenti o carichi sui bordi.

Q5: Quali sono i coefficienti di carico per il cuscinetto SI5TK?

Il coefficiente di carico dinamico è di 5,7 kN e il coefficiente di carico statico è di 6,0 kN. Per il funzionamento continuo, si consiglia di mantenere il carico di lavoro entro un terzo del valore statico, circa 2,0 kN.

D6: Il cuscinetto SI5TK può essere utilizzato in applicazioni ad alta velocità?

No. Il cuscinetto SI5TK è progettato per movimenti oscillatori e inclinabili a bassa velocità. Non è adatto per la rotazione continua ad alta velocità. Il rivestimento in PTFE e il design della coppia sferica sono ottimizzati per il movimento alternativo.

D7: Qual è l'intervallo di temperatura operativa del cuscinetto SI5TK?

Il cuscinetto SI5TK standard funziona da -30 gradi C a 80 gradi C, con esposizione a breve termine fino a 120 gradi C. Temperature più elevate possono degradare il rivestimento in PTFE e ridurre la durata.

Q8: Quali materiali vengono utilizzati nel cuscinetto SI5TK?

Il corpo dell'estremità dello stelo è in acciaio al carbonio con zincatura. La sfera interna è in acciaio per cuscinetti GC15, temprato a HRC 58-64, con una superficie sferica cromata dura. Il contatto scorrevole è in acciaio più un rivestimento composito in PTFE.
