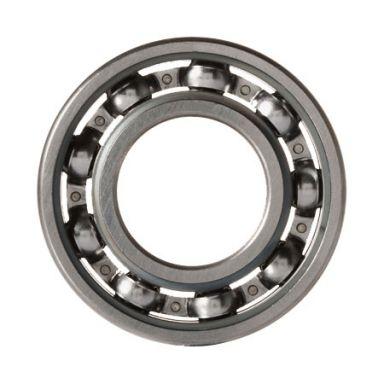

A 6224 cuscinetto rappresenta un componente fondamentale nei moderni macchinari industriali. I cuscinetti a sfere a gola profonda a una corona sono tra i tipi di cuscinetti più versatili e ampiamente utilizzati nei settori manifatturiero, automobilistico ed energetico. Questi cuscinetti supportano carichi radiali e carichi assiali moderati attraverso un design semplice ma efficace con sfere in acciaio alloggiate in anelli scanalati.
Il design con scanalatura profonda crea un percorso di carico continuo attorno al cuscinetto, distribuendo uniformemente le sollecitazioni su tutti gli elementi volventi. Questa architettura consente una rotazione fluida in condizioni impegnative mantenendo un'elevata affidabilità operativa. Il Cuscinetto a sfere a gola profonda a corona singola 6224 la designazione segue gli standard ISO internazionali, indicando caratteristiche dimensionali e prestazionali specifiche su cui gli ingegneri possono fare affidamento attraverso le catene di fornitura globali.
I cuscinetti a sfere con gola profonda incorporano diversi elementi di progettazione critici che contribuiscono alla loro diffusa adozione negli ambienti industriali.
La produzione di precisione di questi componenti garantisce vibrazioni e rumore minimi durante il funzionamento. La qualità della finitura superficiale delle scanalature delle piste di rotolamento influenza direttamente la durata dei cuscinetti e la scorrevolezza operativa. Le moderne tecniche di produzione mantengono le tolleranze nell'ordine dei micrometri, consentendo ai cuscinetti di raggiungere velocità di rotazione superiori a 10.000 giri/min in molte applicazioni.
A differenza di altri tipi di cuscinetti, i cuscinetti a gola profonda eccellono nella gestione di scenari di carico combinati. La geometria consente alle sfere di sopportare sia carichi radiali perpendicolari all'albero che carichi assiali modesti paralleli alla direzione dell'albero. Questa caratteristica di doppia capacità elimina la necessità di più tipi di cuscinetti in molte applicazioni, riducendo la complessità della progettazione e i costi del sistema.
Comprendere le specifiche dimensionali e prestazionali aiuta gli ingegneri a selezionare i cuscinetti appropriati per applicazioni specifiche.
| Parametro | Valore | Unità |
|---|---|---|
| Diametro del foro (d) | 120 | mm |
| Diametro esterno (D) | 215 | mm |
| Larghezza (B) | 40 | mm |
| Raggio minimo del raccordo (r) | 2.1 | mm |
| Peso | 5.27 | kg |
| Tipo di foro | Foro cilindrico | - |
| Elemento rotante | Sfera d'acciaio, fila singola | - |
| Metrica delle prestazioni | Valutazione |
|---|---|
| Coefficiente di carico dinamico di base (Cr) | 146 kN |
| Coefficiente di carico statico di base (Cor) | 118 kN |
| Limite di velocità di lubrificazione a olio | 6300 giri al minuto |
| Limite di velocità di lubrificazione a grasso | 4000 giri al minuto |
| Intervallo di temperatura operativa | Da -30 a 120 gradi Celsius |
| Classificazione delle tolleranze | C0 Standard, aggiornabile a C3/C4 |
Il cuscinetto 6224 è disponibile in molteplici configurazioni per adattarsi a diversi ambienti operativi:
I cuscinetti a gola profonda offrono prestazioni eccezionali in molteplici dimensioni operative. La loro geometria semplice consente un attrito inferiore rispetto ai design complessi dei cuscinetti, traducendosi in un consumo energetico ridotto nei sistemi industriali. L'angolo di contatto di zero gradi tra sfere e piste consente a questi cuscinetti di gestire efficacemente i carichi d'urto, assorbendo picchi di forza improvvisi senza guasti prematuri.
La stabilità termica rappresenta un altro vantaggio significativo. I materiali da costruzione in acciaio mantengono proprietà meccaniche costanti nell'intervallo di temperature specificato, garantendo prestazioni prevedibili sia in applicazioni criogeniche che a temperature elevate. Il percorso del carico distribuito previene concentrazioni di sollecitazioni localizzate che potrebbero provocare cedimenti per fatica.
Gli ingegneri apprezzano la standardizzazione incorporata nella progettazione dei cuscinetti a gola profonda. Il dimensionamento universale dell'albero e le interfacce di montaggio standardizzate semplificano lo sviluppo delle apparecchiature. Questa versatilità consente cuscinetto a sfere a gola profonda per motore elettrico applicazioni in diversi settori senza richiedere adattamenti personalizzati. Il design con foro cilindrico è adatto sia ad alberi pieni che a manicotti conici attraverso l'appropriata bulloneria di montaggio.
I cuscinetti a gola profonda servono come componenti fondamentali nei macchinari industriali che abbracciano molteplici settori. La loro adattabilità a varie condizioni di carico e gamme di velocità li rende adatti a una gamma eccezionalmente ampia di applicazioni.
Motori Elettrici e Attrezzature Rotanti: Fondamentali nella progettazione del motore, questi cuscinetti supportano la rotazione dell'albero nei motori a potenza frazionaria fino ai grandi motori industriali che superano i 1.000 cavalli. Le varianti sigillate forniscono protezione in ambienti con polvere, umidità o esposizione chimica.
Attrezzature per la movimentazione dei materiali: I sistemi di trasporto, i paranchi e i meccanismi di sollevamento dipendono dai cuscinetti a gola profonda per un supporto affidabile del carico. La capacità di carico radiale è adatta alle operazioni di trasferimento di materiali pesanti negli impianti minerari, edili e produttivi.
Compressori e Pompe: I modelli di compressori alternativi e rotativi incorporano questi cuscinetti per mantenere il posizionamento preciso dell'albero in caso di variazioni dinamiche della pressione. Le applicazioni con pompe traggono vantaggio dalle varianti di cuscinetti sigillati che resistono all'ingresso di acqua e prevengono la corrosione interna.
Macchine agricole: Le attrezzature agricole, dai sistemi di movimentazione dei cereali alle macchine per la lavorazione dei raccolti, utilizzano cuscinetti a gola profonda sia nei sistemi di trasmissione primari che nei componenti ausiliari. L'esposizione ambientale a polvere, umidità e residui organici richiede varianti sigillate o schermate.
Lavorazione tessile e cartacea: Le applicazioni con mandrini ad alta velocità e le apparecchiature per la movimentazione del nastro si affidano a cuscinetti a gola profonda per prestazioni costanti. Le variazioni di temperatura negli ambienti di lavorazione rimangono entro l'intervallo operativo del cuscinetto.
Le condizioni operative determinano il tipo di tenuta e il metodo di lubrificazione appropriati. Le applicazioni ad alta velocità che si avvicinano a 6000 giri/min utilizzano generalmente la lubrificazione ad olio per ridurre al minimo il riscaldamento per attrito. Le operazioni a velocità media nella gamma compresa tra 2.000 e 4.000 giri/min funzionano efficacemente con la lubrificazione a grasso, richiedendo interventi di manutenzione meno frequenti. Gli scenari con carichi pesanti a bassa velocità traggono vantaggio dai cuscinetti sigillati che intrappolano la lubrificazione ed escludono i contaminanti ambientali.
Le applicazioni che superano gli intervalli di temperatura ambiente o che operano in ambienti corrosivi richiedono materiali dei cuscinetti oltre all'acciaio standard. Gli elementi volventi e le piste in acciaio inossidabile resistono all'ossidazione e agli attacchi chimici, prolungando la durata operativa nelle applicazioni di lavorazione marina o chimica.
La scelta corretta dei cuscinetti garantisce prestazioni ottimali dell'apparecchiatura e longevità operativa. Gli ingegneri devono valutare diversi parametri critici prima di specificare un particolare modello di cuscinetto.
Analisi del carico: Calcolare i carichi radiali e assiali previsti durante il normale funzionamento e durante i transitori di avvio/spegnimento. Confrontare questi carichi calcolati con i coefficienti di carico di base del cuscinetto. Margini di sicurezza da 1,5 a 2,0 volte il coefficiente di carico base sono una pratica standard per prolungare la durata dei cuscinetti.
Requisiti di velocità: Identificare l'intervallo di velocità operativa previsto e la velocità di rotazione di picco. Fare riferimento ai limiti di velocità di lubrificazione del cuscinetto per determinare se la lubrificazione a olio o a grasso è più adatta all'applicazione. Le applicazioni ad alta velocità possono richiedere cuscinetti con design della gabbia ottimizzato per ridurre al minimo gli effetti centrifughi sugli elementi volventi.
Fattori ambientali: Valutare l'esposizione alla contaminazione, la presenza di umidità, le temperature estreme e l'esposizione chimica. Le varianti con cuscinetti sigillati proteggono dall'ingresso di polvere e umidità ma limitano il rifornimento di grasso. I cuscinetti aperti consentono una fornitura continua di nuova lubrificazione ma richiedono un'efficace tenuta esterna a livello dell'alloggiamento della macchina.
Configurazione di montaggio: Determinare se il montaggio dell'albero o dell'alloggiamento è adatto alla geometria dell'applicazione. Considerare i requisiti di tolleranza e stabilire metodi di montaggio che supportino adeguatamente sia i carichi radiali che quelli assiali durante il funzionamento.
Una corretta lubrificazione rappresenta il fattore più importante per prolungare la durata di esercizio dei cuscinetti. I cuscinetti lubrificati con grasso richiedono un rifornimento periodico per sostituire il lubrificante degradato e mantenere la pellicola protettiva tra gli elementi volventi e le piste. La lubrificazione ad olio consente il raffreddamento continuo e l'estrazione della contaminazione attraverso sistemi di filtrazione, ideali per applicazioni ad alta velocità.
Una lubrificazione eccessiva genera calore attraverso lo sbattimento meccanico e dovrebbe essere evitata. La scarsa lubrificazione accelera l'usura e dà inizio al grippaggio, distruggendo il cuscinetto entro poche ore di funzionamento. Le raccomandazioni specifiche per l'applicazione bilanciano queste preoccupazioni concorrenti.
Ispezioni regolari identificano i problemi in via di sviluppo prima che si verifichi un guasto catastrofico. Letture di temperatura elevate indicano una lubrificazione inadeguata o un carico eccessivo. Rumori o vibrazioni insoliti suggeriscono l'ingresso di contaminazione o la scheggiatura della superficie degli elementi volventi. Il monitoraggio sistematico consente una pianificazione della manutenzione predittiva che riduce al minimo i tempi di fermo imprevisti delle apparecchiature.
I design dei cuscinetti sigillati contengono lubrificante ed escludono la contaminazione, riducendo la frequenza di manutenzione. I cuscinetti aperti richiedono una tenuta esterna sull'interfaccia dell'alloggiamento della macchina. Le guarnizioni flessibili e il design a labirinto proteggono le parti interne dei cuscinetti consentendo al tempo stesso una circolazione controllata della lubrificazione. Le apparecchiature che operano in ambienti polverosi o umidi traggono notevoli vantaggi da misure di tenuta migliorate.
Nel valutare le tecnologie dei cuscinetti per applicazioni industriali, gli ingegneri confrontano i design con scanalature profonde con approcci alternativi, tra cui cuscinetti a rulli conici, cuscinetti a rulli cilindrici e cuscinetti magnetici.
| Tipo di cuscinetto | Capacità radiale | Capacità assiale | Gamma di velocità | Livello di costo |
|---|---|---|---|---|
| Sfera con scanalatura profonda | Bene | Moderato | Alto | Basso |
| Rullo conico | Eccellente | Eccellente | Moderato | Alto |
| Rullo cilindrico | Eccellente | Limitato | Alto | Moderato |
| Cuscinetti magnetici | Specializzato | Specializzato | Molto alto | Molto alto |
I cuscinetti a gola profonda rappresentano la scelta ottimale per applicazioni generiche che combinano carichi moderati, velocità variabili e sensibilità ai costi. I tipi di cuscinetti specializzati offrono prestazioni superiori in scenari specifici ma a costi di acquisizione e operativi sostanzialmente più elevati.
I cuscinetti radiali a sfere sono conformi ai rigorosi standard dimensionali e prestazionali internazionali, principalmente ISO 6 per le specifiche generali di progettazione e ISO 286 per la classificazione delle tolleranze. Questi standard garantiscono l'intercambiabilità attraverso le catene di fornitura globali e consentono agli ingegneri di specificare con sicurezza componenti di più fornitori.
I sistemi di certificazione di qualità, inclusa la conformità di produzione ISO 9001 e gli standard di qualità dei cuscinetti ISO 20623, stabiliscono processi di produzione coerenti. Test regolari confermano che i componenti dei cuscinetti soddisfano i coefficienti di carico, l'accuratezza dimensionale e i requisiti di finitura superficiale specificati.
I moderni impianti di produzione utilizzano la lavorazione a controllo numerico computerizzato per ottenere geometrie delle piste con finiture superficiali inferiori a 0,05 micrometri. Le tecniche di rettifica avanzate rimuovono le imperfezioni del materiale del sottosuolo che provocano cedimenti per fatica. La verifica della qualità durante il processo conferma la conformità dimensionale prima che i cuscinetti lascino gli impianti di produzione.
La purificazione centrifuga dell'acciaio rimuove le inclusioni interne che concentrano lo stress sotto carichi operativi. I processi di trattamento termico ottimizzano la durezza e la tenacità del materiale, bilanciando la resistenza all'usura con la fragilità. Questi progressi metallurgici estendono la durata pratica dei cuscinetti ben oltre i progetti della generazione precedente.
L’industria dei cuscinetti continua a progredire verso prestazioni migliorate, maggiore sostenibilità e adattamento ai requisiti industriali in evoluzione. I design leggeri della gabbia composita riducono le forze centrifughe a velocità estreme mantenendo l'integrità strutturale. Gli elementi volventi in ceramica nei cuscinetti ibridi riducono la massa e l'attrito pur mantenendo un'adeguata capacità di carico per molte applicazioni.
I rivestimenti lubrificanti solidi consentono il funzionamento dei cuscinetti in ambienti in cui il grasso e l'olio convenzionali non possono essere contenuti, particolarmente rilevanti per le applicazioni aerospaziali e del vuoto. I design intelligenti dei cuscinetti che incorporano sensori integrati consentono il monitoraggio delle condizioni che prevede le esigenze di manutenzione prima che si verifichino guasti, ottimizzando l'affidabilità dei sistemi critici.
Considerazioni sulla sostenibilità guidano lo sviluppo di design di cuscinetti che richiedono sostituzioni meno frequenti e utilizzano lubrificanti compatibili con l'ambiente. I produttori lavorano per eliminare gli elementi delle terre rare dalle gabbie dei magneti permanenti mantenendo gli standard prestazionali richiesti dai macchinari moderni.
Un rumore insolito dei cuscinetti indica in genere ingresso di contaminazione o lubrificazione inadeguata. Le particelle metalliche che circolano attraverso le superfici delle piste di incisione dei cuscinetti creano suoni di macinazione riconoscibili. Il lavaggio sistematico con lubrificante pulito talvolta ripristina il funzionamento regolare se la contaminazione rimane minima. I cuscinetti grippati o gravemente danneggiati richiedono la sostituzione completa.
Il guasto dei cuscinetti prima degli intervalli di manutenzione previsti suggerisce errori di installazione, carico eccessivo o problemi ambientali. Un montaggio improprio applica carichi eccentrici concentrando la pressione sulle sezioni del cuscinetto progettate per carichi distribuiti. Un serraggio eccessivo degli accoppiamenti di montaggio crea tensioni interne che accelerano la fatica del materiale. Il mantenimento delle tolleranze di montaggio specificate previene questi guasti indotti dall'installazione.
Una temperatura del cuscinetto superiore al normale intervallo operativo indica un aumento dell'attrito dovuto a un'interruzione della lubrificazione o all'applicazione di un carico eccessivo. L'aumento della quantità di lubrificante o il passaggio a grasso con capacità di temperatura più elevata a volte risolvono i problemi. La verifica dell'analisi del carico conferma se le condizioni operative superano i valori nominali di progettazione del cuscinetto.
I cuscinetti a gola profonda sigillati contengono guarnizioni permanenti che intrappolano il lubrificante all'interno del cuscinetto ed escludono la contaminazione esterna. Questo design riduce i requisiti di manutenzione e funziona bene in ambienti polverosi o umidi, ma impedisce il rifornimento esterno di lubrificante. I cuscinetti aperti consentono la circolazione e il raffreddamento continui del lubrificante, ma richiedono guarnizioni esterne dell'alloggiamento per impedire l'ingresso di contaminanti. L'ambiente applicativo e la capacità di manutenzione determinano la configurazione più appropriata.
La scelta del cuscinetto inizia con il calcolo dei carichi radiali e assiali che agiscono sull'albero. Fare riferimento alle tabelle dei coefficienti di carico del produttore dei cuscinetti confrontando i carichi calcolati con i coefficienti di carico di base pubblicati. Selezionare una dimensione del cuscinetto in cui il carico calcolato rimanga inferiore al 50-70% del coefficiente di carico di base per garantire adeguati margini di sicurezza sulla durata di esercizio. Verificare che la velocità operativa rientri nei limiti di velocità di lubrificazione consigliati del cuscinetto.
I cuscinetti a gola profonda tollerano un disallineamento angolare limitato, generalmente compreso tra uno e tre gradi, a seconda delle dimensioni del cuscinetto e delle condizioni di carico. Un disallineamento eccessivo concentra i carichi del cuscinetto su porzioni limitate della pista, accelerando il cedimento per fatica. Le procedure di montaggio che enfatizzano la concentricità dell'albero e dell'alloggiamento prevengono problemi di disallineamento. La selezione del giunto flessibile consente un piccolo spostamento dell'albero che i cuscinetti non possono accogliere in modo indipendente.
Le applicazioni ad alta velocità che si avvicinano alla velocità massima del cuscinetto beneficiano della lubrificazione dell'olio che circola attraverso il cuscinetto a portate controllate. L'olio rimuove il calore generato dall'attrito degli elementi volventi e sostituisce continuamente il lubrificante degradato. La lubrificazione a grasso adatta alle velocità medie genera calore eccessivo alle alte velocità, causando potenzialmente il grippaggio dei cuscinetti. I sistemi di lubrificazione a nebbia d'olio o olio-aria rappresentano soluzioni avanzate per applicazioni specializzate ad altissima velocità.
I cuscinetti sigillati in fabbrica in genere contengono una lubrificazione sufficiente per periodi di servizio prolungati, comunemente diversi anni in condizioni operative normali. Gli intervalli di rilubrificazione dipendono dalla temperatura di esercizio, dalle condizioni di carico e dal ciclo di lavoro. I produttori in genere specificano i requisiti di lubrificazione nella documentazione del prodotto. Una volta che i cuscinetti sigillati esauriscono le riserve interne di lubrificante, diventa necessaria la sostituzione poiché la rilubrificazione diretta è impossibile senza lo smontaggio.
Il precarico del cuscinetto si riferisce alla compressione interna applicata agli elementi volventi durante il montaggio. Il precarico corretto elimina il gioco interno che altrimenti consentirebbe slittamenti e rientranze della pista. Un precarico eccessivo crea attrito e calore inutili, mentre un precarico insufficiente consente lo slittamento degli elementi volventi. Le specifiche di montaggio stabiliscono il precarico corretto attraverso accoppiamenti controllati tra cuscinetto e albero o cuscinetto e foro dell'alloggiamento.
I cuscinetti a gola profonda gestiscono i carichi radiali in modo efficace ma forniscono una capacità di carico assiale limitata rispetto ai cuscinetti a rulli conici. I cuscinetti delle ruote automobilistiche richiedono una sostanziale resistenza al carico assiale per sopportare le forze frenanti e il carico laterale. Mentre le configurazioni con scanalatura profonda funzionano in alcune applicazioni automobilistiche diverse dalle ruote, i design dei rulli conici rimangono standard per il montaggio delle ruote grazie alla capacità assiale superiore e alle capacità di precarico intrinseche.
Conservare i cuscinetti sigillati nella confezione originale in ambienti asciutti con temperatura stabile compresa tra 16 e 35 gradi Celsius. Proteggi i cuscinetti da umidità, gas corrosivi e sbalzi di temperatura estremi che degradano le proprietà del lubrificante. Lo stoccaggio prolungato potenzialmente ispessisce il grasso richiedendo un funzionamento delicato durante l'avvio iniziale. I cuscinetti aperti richiedono coperture protettive e stoccaggio a secco per prevenire la corrosione delle superfici delle piste.
