3200 A-2ZTN9/MT33 Cuscinetti a sfere a contatto obliquo a doppia corona

Cuscinetti a sfere a contatto obliquo a doppia corona (DRACBB) Il design del cuscinetto a sfere a contatto obliquo a doppia corona (DRACBB) è fondamentalmente identico a due cuscinetti a sfere a contatto obliquo a singola corona, ma occupa uno spazio assiale notevolmente inferiore. Il DRACBB può sopportare carichi radiali e carichi assiali che agiscono in entrambe le direzioni. È in grado di limitare lo spostamento assiale bidirezionale dell'albero o dell'alloggiamento. Con un angolo di contatto tipico di 30°, fornisce una disposizione di cuscinetti altamente rigidi e può sopportare momenti di ribaltamento.

Contact Us Contattaci
PRECEDENTE：Nessun prodotto precedente SUCCESSIVO：Cuscinetti a sfera a contatto angolare 7200 BECBP
  • Descrizione
  • Specifiche
  • Contattaci

Caratteristiche dei cuscinetti
·Spazio assiale compatto: Richiede uno spazio assiale minimo.
·Soluzione salvaspazio: Adatto per applicazioni in cui lo spazio assiale è limitato, spesso in sostituzione di due cuscinetti a sfere a contatto obliquo a corona singola montati a disposizione dorso a dorso.
·Capacità di carico combinata: Supporta carichi radiali e carichi assiali in entrambe le direzioni.
·Capacità di carico del momento: Può sopportare momenti di ribaltamento.
·Disposizione dei cuscinetti rigidi: Fornisce un'elevata rigidità del sistema.

Vantaggi principali
·Elevata rigidità e capacità di carico: Offre una rigidità significativamente più elevata rispetto a una configurazione con cuscinetto a sfere a contatto obliquo a corona singola.
·Capacità di carico tripla: In grado di sopportare contemporaneamente carichi radiali, carichi assiali bidirezionali e momenti ribaltanti.
·Ideale per rigidità elevata: Altamente adatto per applicazioni che richiedono elevata rigidità.

Campi di applicazione (Applicazioni)
·Ampiamente utilizzato nei mozzi delle ruote anteriori delle automobili.
·Pompe dell'olio, soffiatori Roots, compressori d'aria.
·Vari tipi di trasmissioni/cambi.
·Mandrini di macchine utensili.

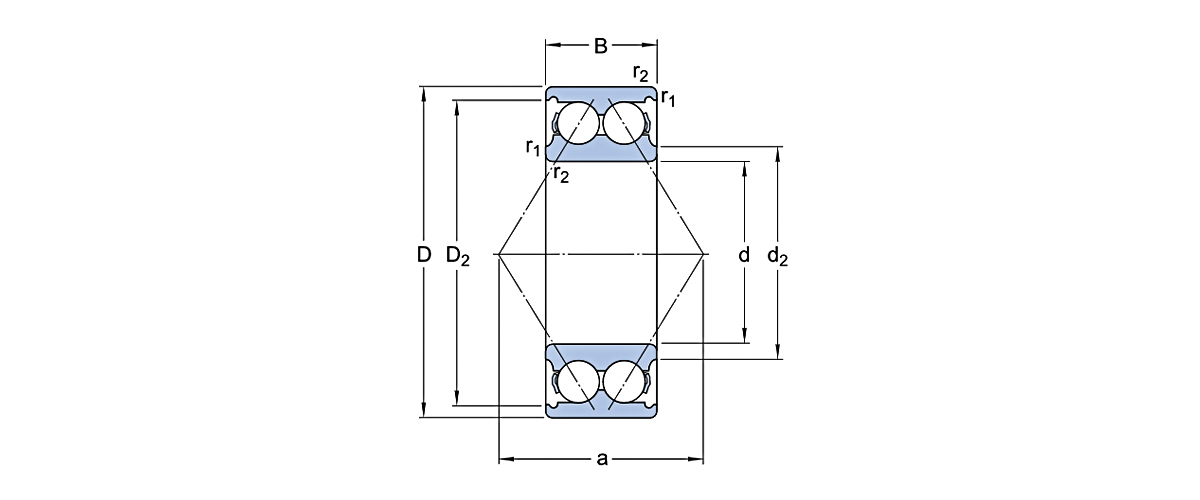

Dimensioni di base Indice di carico di base Indici di velocità Messa Modellolololololo
dinamico staticoooooo Velocità di riferimento Limitare la velocità Cuscino n.
d [mm] D [mm] B [mm] C [kN] C0[kN] [giri/minuto] [giri/minuto] [kg]
10 30 14 6.849 3.87 23400 21600 0.051 Cuscino 3200 A-2ZTN9/MT33
10 30 14 6.849 3.87 23400 21600 0.051 Cuscino 3200 ATN9
10 30 14 6.849 3.87 15300 0.051 Cuscino 3200 A-2RS1TN9/MT33
12 32 15.9 9.09 5.04 21600 19800 0.058 Cuscino 3201 A-2ZTN9/MT33
12 32 15.9 9.09 5.04 21600 19800 0.058 Cuscino 3201 ATN9
12 32 15.9 9.09 5.04 13500 0.058 Cuscino 3201 A-2RS1TN9/MT33
15 35 15.9 10.08 6.12 19800 16200 0.066 Cuscino 3202 A-2ZTN9/MT33
15 35 15.9 10.08 6.12 19800 16200 0.066 Cuscino 3202 ATN9
15 35 15.9 10.08 6.12 12600 0.066 Cuscino 3202 A-2RS1TN9/MT33
15 42 19 13.59 8.37 16200 14400 0.13 Cuscino 3302 A-2Z
15 42 19 13.59 8.37 16200 14400 0.13 Cuscino 3302 A-2ZTN9/MT33
15 42 19 13.59 8.37 16200 14400 0.13 Cuscino 3302 ATN9
15 42 19 13.59 8.37 10800 0.13 Cuscino 3302 A-2RS1
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1TN9/MT33 Cuscino
17 40 17.5 12.87 7.92 17100 14400 0.096 Cuscino 3203 A-2ZTN9/MT33
17 40 17.5 12.87 7.92 17100 14400 0.096 Cuscino 3203 ATN9
17 40 17.5 12.87 7.92 10800 0.096 Cuscino 3203 A-2RS1TN9/MT33
17 47 22.2 19.44 11.43 15300 12600 0.18 Cuscino 3303 A-2Z
17 47 22.2 19.44 11.43 15300 12600 0.18 Cuscino 3303 A-2ZTN9/MT33
17 47 22.2 19.44 11.43 15300 12600 0.18 Cuscino 3303 ATN9
17 47 22.2 19.44 11.43 9900 0.18 Cuscino 3303 A-2RS1
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1TN9/MT33 Cuscino
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 Un cuscinetto
20 47 20.6 18.36 11.61 14400 12600 0.16 Cuscino 3204 A-2Z
20 47 20.6 18.36 11.61 14400 12600 0.16 Cuscino 3204 A-2ZTN9/MT33
20 47 20.6 18.36 11.61 14400 12600 0.16 Cuscino 3204 ATN9
20 47 20.6 18.36 11.61 9000 0.16 Cuscino 3204 A-2RS1
20 47 20.6 18.36 11.61 9000 0.16 Cuscino 3204 A-2RS1TN9/MT33
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 Un cuscinetto
20 52 22.2 22.05 14.04 11700 11700 0.22 Cuscino 3304 A-2Z

Dimensioni di base Indice di carico di base Indici di velocità Messa Modellolololololo
dinamico staticoooooo Velocità di riferimento Limitare la velocità Cuscino n.
d [mm] D [mm] B [mm] C [kN] C0[kN] [giri/minuto] [giri/minuto] [kg]
20 52 22.2 22.05 14.04 11700 11700 0.22 Cuscino 3304 A-2ZTN9/MT33
20 52 22.2 22.05 14.04 11700 11700 0.22 Cuscino 3304 ATN9
20 52 22.2 22.05 14.04 8100 0.22 Cuscino 3304 A-2RS1
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1TN9/MT33 Cuscino
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 Un cuscinetto
25 52 20.6 19.8 13.77 10800 10800 0.18 Cuscino 3205 A-2Z
25 52 20.6 19.8 13.77 10800 10800 0.18 Cuscino 3205 A-2ZTN9/MT33
25 52 20.6 19.8 13.77 7650 0.18 Cuscino 3205 A-2RS1
25 52 20.6 19.8 13.77 7650 0.18 Cuscino 3205 A-2RS1TN9/MT33
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 Un cuscinetto
25 62 25.4 29.25 19.8 9900 9900 0.35 Cuscino 3305 A-2Z
25 62 25.4 29.25 19.8 9900 9900 0.35 Cuscino 3305 A-2ZTN9/MT33
25 62 25.4 29.25 19.8 9900 9900 0.35 Cuscino 3305 ATN9
25 62 25.4 29.25 19.8 6750 0.35 Cuscino 3305 A-2RS1
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1TN9/MT33 Cuscino
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 Un cuscinetto
30 62 23.8 27.45 19.8 9000 9000 0.29 Cuscino 3206 A-2Z
30 62 23.8 27.45 19.8 9000 9000 0.29 Cuscino 3206 A-2ZTN9/MT33
30 62 23.8 27.45 19.8 9000 9000 0.29 Cuscino 3206 ATN9
30 62 23.8 27.45 19.8 6750 0.29 Cuscino 3206 A-2RS1
30 62 23.8 27.45 19.8 6750 0.29 Cuscino 3206 A-2RS1TN9/MT33
30 72 30.2 38.25 27 9000 8100 0.52 3306 Un cuscinetto
30 72 30.2 38.25 27 9000 8100 0.52 Cuscino 3306 A-2Z
30 72 30.2 38.25 27 9000 8100 0.52 Cuscino 3306 A-2ZTN9/MT33
30 72 30.2 38.25 27 9000 8100 0.52 Cuscino 3306 ATN9
30 72 30.2 38.25 27 5670 0.52 Cuscino 3306 A-2RS1
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1TN9/MT33 Cuscino
35 72 27 36.45 27 8100 8100 0.44 3207 Un cuscinetto
35 72 27 36.45 27 8100 8100 0.44 Cuscino 3207 A-2Z
35 72 27 36.45 27 8100 8100 0.44 Cuscino 3207 A-2ZTN9/MT33

Dimensioni di base Indice di carico di base Indici di velocità Messa Modellolololololo
dinamico staticoooooo Velocità di riferimento Limitare la velocità Cuscino n.
d [mm] D [mm] B [mm] C [kN] C0[kN] [giri/minuto] [giri/minuto] [kg]
35 72 27 36.45 27 8100 8100 0.44 Cuscino 3207 ATN9
35 72 27 36.45 27 5670 0.44 Cuscino 3207 A-2RS1
35 72 27 36.45 27 5670 0.44 3207 A-2RS1TN9/MT33 Cuscino
35 80 34.9 47.43 37.35 8100 7200 0.74 3307 Cuscino DJ1
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 Un cuscinetto
35 80 34.9 48.6 34.2 7650 7650 0.74 Cuscino 3307 A-2Z
35 80 34.9 48.6 34.2 7650 7650 0.74 Cuscino 3307 A-2ZTN9/MT33
35 80 34.9 48.6 34.2 7650 7650 0.74 Cuscino 3307 ATN9
35 80 34.9 48.6 34.2 5400 0.74 Cuscino 3307 A-2RS1
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1TN9/MT33 Cuscino
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 Un cuscinetto
40 80 30.2 43.2 32.85 8100 7200 0.57 Cuscino 3208 A-2Z
40 80 30.2 43.2 32.85 8100 7200 0.57 Cuscino 3208 A-2ZTN9/MT33
40 80 30.2 43.2 32.85 8100 7200 0.57 Cuscino 3208 ATN9
40 80 30.2 43.2 32.85 5040 0.57 Cuscino 3208 A-2RS1
40 80 30.2 43.2 32.85 5040 0.57 Cuscino 3208 A-2RS1TN9/MT33
40 90 36.5 44.46 37.35 7200 6300 0.93 Cuscino 3308 DNRCBM
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 Un cuscinetto
40 90 36.5 58.95 43.2 6750 6750 0.93 Cuscino 3308 A-2Z
40 90 36.5 58.95 43.2 6750 6750 0.93 Cuscino 3308 A-2ZTN9/MT33
40 90 36.5 58.95 43.2 6750 6750 0.93 Cuscino 3308 ATN9
40 90 36.5 58.95 43.2 4500 0.93 Cuscino 3308 A-2RS1
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1TN9/MT33 Cuscino
40 90 36.5 62.01 51.3 7200 6300 0.93 Cuscino 3308 DMA
40 90 36.5 62.01 51.3 7200 6300 0.93 Cuscino 3308 DTN9
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 Un cuscinetto
45 85 30.2 46.8 37.35 6750 6750 0.63 Cuscino 3209 A-2Z
45 85 30.2 46.8 37.35 6750 6750 0.63 Cuscino 3209 A-2ZTN9/MT33
45 85 30.2 46.8 37.35 6750 6750 0.63 Cuscino 3209 ATN9
45 85 30.2 46.8 37.35 4770 0.63 Cuscino 3209 A-2RS1

Dimensioni di base Indice di carico di base Indici di velocità Messa Modellolololololo
dinamico staticoooooo Velocità di riferimento Limitare la velocità Cuscino n.
d [mm] D [mm] B [mm] C [kN] C0[kN] [giri/minuto] [giri/minuto] [kg]
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1TN9/MT33 Cuscino
45 100 39.7 55.62 46.8 6750 5670 1.25 Cuscino 3309 DNRCBM
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 Un cuscinetto
45 100 39.7 67.5 47.7 6750 6030 1.25 Cuscino 3309 A-2Z
45 100 39.7 67.5 47.7 6750 6030 1.25 Cuscino 3309 ATN9
45 100 39.7 67.5 47.7 4320 1.25 Cuscino 3309 A-2RS1
45 100 39.7 71.37 62.55 6750 5670 1.25 3309 Cuscino DMA
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 Un cuscinetto
50 90 30.2 45.9 38.25 7200 6300 0.65 Cuscino 3210 A-2Z
50 90 30.2 45.9 38.25 7200 6300 0.65 Cuscino 3210 A-2ZTN9/MT33
50 90 30.2 45.9 38.25 7200 6300 0.65 Cuscino 3210 ATN9
50 90 30.2 45.9 38.25 4320 0.65 Cuscino 3210 A-2RS1
50 90 30.2 45.9 38.25 4320 0.65 Cuscino 3210 A-2RS1TN9/MT33
50 110 44.4 73.71 62.55 6030 5040 1.95 Cuscino 3310 DNRCBM
50 110 44.4 84.24 76.5 6030 5040 1.95 Cuscino 3310 DMA
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 Un cuscinetto
50 110 44.4 85.5 62.55 5400 5400 1.95 Cuscino 3310 A-2Z
50 110 44.4 85.5 62.55 5400 5400 1.95 Cuscino 3310 ATN9
50 110 44.4 85.5 62.55 3870 1.95 Cuscino 3310 A-2RS1
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 Un cuscinetto
55 100 33.3 54.9 46.8 5670 5670 0.91 Cuscino 3211 A-2Z
55 100 33.3 54.9 46.8 5670 5670 0.91 Cuscino 3211 ATN9
55 100 33.3 54.9 46.8 4050 0.91 Cuscino 3211 A-2RS1
55 120 49.2 86.04 74.7 5400 4770 2.65 Cuscino 3311 DNRCBM
55 120 49.2 99.9 90 5400 4500 2.65 Cuscino 3311 DMA
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 Un cuscinetto
55 120 49.2 100.8 73.35 5400 4770 2.65 Cuscino 3311 A-2Z
55 120 49.2 100.8 73.35 5400 4770 2.65 Cuscino 3311 ATN9
55 120 49.2 100.8 73.35 3420 2.65 Cuscino 3311 A-2RS1
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 Un cuscinetto

Dimensioni di base Indice di carico di base Indici di velocità Messa Modellolololololo
dinamico staticoooooo Velocità di riferimento Limitare la velocità Cuscino n.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [giri/minuto] [giri/minuto] [kg]
60 110 36.5 67.5 57.6 5040 5040 1.2 Cuscino 3212 A-2Z
60 110 36.5 67.5 57.6 5040 5040 1.2 Cuscino 3212 ATN9
60 110 36.5 67.5 57.6 3600 1.2 Cuscino 3212 A-2RS1
60 110 36.5 67.5 57.6 3600 1.2 Cuscino 3212 A-2RS1TN9/MT33
60 130 54 114.3 85.5 5040 4500 2.8 3312 Un cuscinetto
60 130 54 114.3 85.5 5040 4500 2.8 Cuscino 3312 A-2Z
65 120 38.1 72.54 66.15 5040 4320 1.75 3213 Un cuscinetto
65 120 38.1 72.54 66.15 5040 4320 1.75 Cuscino 3213 A-2Z
65 120 38.1 72.54 66.15 3240 1.75 Cuscino 3213 A-2RS1
65 140 58.7 124.2 109.8 4770 4050 4.1 Cuscino 3313 DNRCBM
65 140 58.7 131.4 99 4770 4050 4.1 3313 Un cuscinetto
65 140 58.7 131.4 99 4770 4050 4.1 Cuscino 3313 A-2Z
70 125 39.7 79.56 72 5040 4050 1.9 3214 Un cuscinetto
70 125 39.7 79.56 72 5040 4050 1.9 Cuscino 3214 A-2Z
70 150 63.5 146.7 112.5 4500 3870 5.05 3314 Un cuscinetto
70 150 63.5 146.7 112.5 4500 3870 5.05 Cuscino 3314 A-2Z
75 130 41.3 86.04 79.2 4770 4050 2.1 3215 Un cuscinetto
75 130 41.3 86.04 79.2 4770 4050 2.1 Cuscino 3215 A-2Z
75 160 68.3 158.4 126 4050 3600 5.6 3315 Un cuscinetto
75 160 68.3 158.4 126 4050 3600 5.6 Cuscino 3315 A-2Z
80 140 44.4 95.4 85.5 4500 3870 2.65 3216 Un cuscinetto
80 170 68.3 173.7 140.4 3870 3420 6.8 3316 Un cuscinetto
85 150 49.2 111.6 99 4050 3420 3.4 3217 Un cuscinetto
85 180 73 187.2 158.4 3600 3240 8.3 3317 Un cuscinetto
90 160 52.4 117 108 3870 3240 4.15 3218 Un cuscinetto
90 190 73 187.2 162 3420 3060 9.25 3318 Un cuscinetto
95 170 55.6 143.1 131.4 3600 3060 5 3219 Un cuscinetto
95 200 77.8 216 194.4 3240 2880 11 3319 Un cuscinetto
100 180 60.3 160.2 149.4 3420 2880 6.1 3220 Un cuscinetto
100 215 82.6 229.5 229.5 3060 2520 13.5 3320 Un cuscinetto

Dimensioni di base Indice di carico di base Indici di velocità Messa Modellolololololo
dinamico staticoooooo Velocità di riferimento Limitare la velocità Cuscino n.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [giri/minuto] [giri/minuto] [kg]
110 200 69.8 190.8 190.8 3060 2520 8.8 3222 Un cuscinetto
110 240 92.1 261.9 274.5 2700 2340 19 3322 Un cuscinetto
120 190 66 163.8 208.8 3060 3240 7.08 305256 Cuscinetto D
150 225 73 163.8 238.5 1530 1800 5.52 305286 Cuscinetto D
150 230 70 182.7 256.5 2520 2700 10.6 305283 Cuscinetto D
150 230 70 182.7 256.5 2520 2700 10.6 305283 Cuscinetto DA
160 215 56 121.5 198 2520 2700 5.67 305608 Cuscinetto
160 215 56 121.5 198 2520 2700 5.45 305608 Cuscinetto B
160 240 76 210.6 301.5 2340 2520 11.4 305183 Cuscinetto
170 260 84 252.9 364.5 2160 2340 16.8 305180 Cuscinetto
180 250 70 171 256.5 2160 2340 9.67 305288 Cuscinetto DA
180 259.5 66 202.5 279 2160 2340 11 305262 Cuscinetto D
190 269.5 66 243 373.5 1980 2160 11 305338 Cuscinetto D
200 279.5 76 217.8 342 1710 2160 13.7 305428 Cuscinetto D
200 280 80 217.8 342 1980 2160 15.9 305393 Cuscinetto
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 Cuscinetto D
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 Cuscinetto DA
220 309.5 76 280.8 468 1800 1800 17.7 305272 Cuscinetto D
220 309.5 76 280.8 468 1800 1800 17.7 305272 Cuscinetto DA
220 309.5 76 280.8 468 1800 1800 17.7 305272 Cuscinetto DB
230 329.5 80 315.9 540 1710 1800 21.9 305264 Cuscinetto D
260 369.5 92 357.3 639 1530 1530 30 305270 Cuscinetto D
280 389.5 92 362.7 675 1440 1440 33.2 305269 Cuscinetto D

Prodotti consigliati

Progettare il futuro del movimento
Chi siamo UKL
Fondata nel 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) è Cina 3200 A-2ZTN9/MT33 Cuscinetti a sfere a contatto obliquo a doppia corona fornitori e OEM/ODM 3200 A-2ZTN9/MT33 Cuscinetti a sfere a contatto obliquo a doppia corona azienda, un'impresa industriale e commerciale integrata che si concentra sulla produzione di precisione, combinando ricerca e sviluppo, produzione e vendite.
L'azienda è specializzata in soluzioni di cuscinetti ad alte prestazioni, fornendo supporto tecnico a industrie globali con richieste eccezionalmente elevate di precisione e affidabilità.

Con oltre 200 professionisti qualificati e una base produttiva completamente modernizzata, gli impianti di UKL coprono l'intero processo produttivo: forgiatura, ricottura, tornitura, trattamento termico, rettifica e assemblaggio automatizzato.
Grazie a oltre 15 anni di esperienza nell'esportazione OEM/ODM, UKL risponde rapidamente alle esigenze dei clienti, offrendo servizi flessibili e personalizzati per clienti in Europa, Asia, Africa e Medio Oriente.

Ukl Bearing Manufacturing Co.,Ltd Maggiori informazioni su di noi Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    anni

    Esperienza nel settore

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Varietà di modelli

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Numero di dipendenti

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valore annuo delle esportazioni

Ukl Bearing Manufacturing Co.,Ltd
Certificato d'onore
Novità
Cuscinetti a sfere a contatto obliquo Conoscenza del settore
