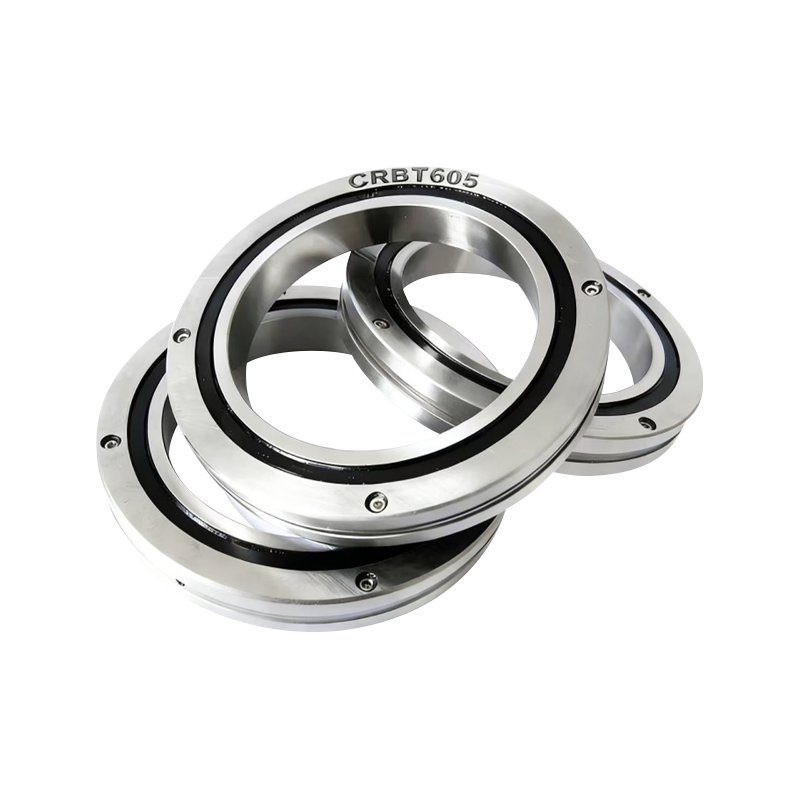

Il cuscinetto per giunto rotante leggero CRBT, con un'altezza della sezione di 5,5 mm e una larghezza di 5 mm, è un cuscinetto estremamente compatto e leggero. Adatto per piccoli bracci robotici e telecamere di sorveglianza in miniatura.
Caratteristiche del cuscinetto
Rispetto al precedente cuscinetto a rulli incrociati più sottili (CRBS), la sua altezza della sezione è solo il 69% del suo predecessore. Anche la larghezza è di soli 5 mm e l'area della sezione trasversale è solo il 43% rispetto ai prodotti precedenti, ottenendo dimensioni significativamente inferiori. Inoltre, il suo peso è solo 0,38 volte quello del CRBS, ottenendo una sostanziale riduzione del peso. (Rispetto a un cuscinetto con diametro interno di 50 mm)
Vantaggi
Questo cuscinetto non ha fori di montaggio, risultando in una struttura estremamente compatta ed estremamente leggera.
Applicazioni
Robot umanoidi, tavole rotanti, macchine utensili di precisione, moduli di giunzione e altre applicazioni che richiedono spazio di installazione, peso e precisione estremamente elevati.
| Tipo di cuscinetto | Dimensione (millimetro) | Dimensioni di installazione | Indice di carico di base | Qualità | Modello corrispondente | |||||
| Diametro interno | Diametro esterno | Larghezza | ds | Dh | C | Co | GRAZIE | |||
| d | D | B | 'min | kN | kN | g | ||||
| CRBT105AC1P5 | 10 | 21 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.809 | 9 | RAU1005C0P5 |
| CRBT155AC1P5 | 15 | 26 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 12 | RAU1505C0P5 |
| CRBT205AC1P5 | 20 | 31 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 15 | RAU2005COP5 |
| CRBT255AC1P5 | 25 | 36 | 5 | 0.15 | 27.5 | 32 | 1.65 | 1.77 | 18 | RAU2505C0P5 |
| CRBT305AC1P5 | 30 | 41 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.14 | 21 | RAU3005C0P5 |
| CRBT355AC1P5 | 35 | 46 | 5 | 0.15 | 37.5 | 42 | 2.05 | 2.42 | 24 | RAU3505C0P5 |
| CRBT405AC1P5 | 40 | 51 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 27 | RAU4005C0P5 |
| CRBT455AC1P5 | 45 | 56 | 5 | 0.15 | 47.5 | 52 | 2.3 | 3.09 | 29 | RAU4505C0P5 |
| CRBT505AC1P5 | 50 | 61 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 32 | RAU5005C0P5 |
| CRBT555AC1P5 | 55 | 66 | 5 | 0.15 | 57.5 | 62 | 2.53 | 3.79 | 35 | RAU5505COP5 |
| CRBT605AC1P5 | 60 | 71 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 38 | RAU6005COP5 |
| CRBT655AC1P5 | 65 | 76 | 5 | 0.15 | 67.5 | 72 | 2.71 | 4.29 | 41 | RAU6505C0P5 |
| CRBT705AC1P5 | 70 | 81 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 44 | RAU7005COP5 |
| CRBT755AC1P5 | 75 | 86 | 5 | 0.15 | 77.5 | 82 | 2.9 | 5.05 | 47 | RAU7505C0P5 |
| CRBT805AC1P5 | 80 | 91 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 50 | RAU8005C0P5 |
| CRBT855AC1P5 | 85 | 96 | 5 | 0.15 | 87.5 | 92 | 3.11 | 5.7 | 53 | RAU8505C0P5 |
| CRBT905AC1P5 | 90 | 101 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 56 | RAU9005C0P5 |
| CRBT955AC1P5 | 95 | 106 | 5 | 0.15 | 97.5 | 102 | 3.22 | 6.31 | 59 | RAU9505C0P5 |
