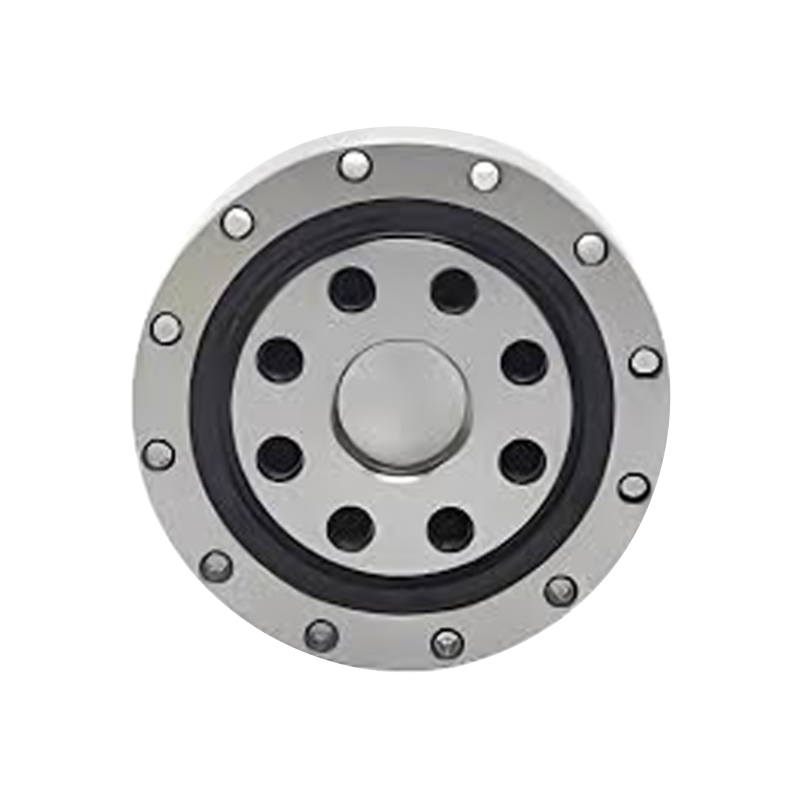

Sia l'anello esterno che l'anello interno del tipo CSD presentano una struttura integrata (monopezzo). Il suo diametro esterno è uguale a quello del tipo CSG, mentre la sua resistenza è superiore a quella dei componenti di tipo CSG. Viene utilizzato principalmente nella sezione di uscita dei riduttori della serie CSD.
Il cuscinetto Harmonic Drive di tipo CSD è un componente appositamente progettato sviluppato per soddisfare i requisiti specifici dei sistemi Harmonic Drive. Con il suo design integrato per i riduttori di armoniche Compact Series Drive (CSD), fornisce il supporto essenziale per le loro esclusive capacità di controllo del movimento.
Caratteristiche principali:
·Design compatto: La struttura portante del tipo CSD è progettata per ridurre al minimo l'ingombro mantenendo la massima capacità di carico. Questo design compatto è fondamentale per applicazioni con vincoli di spazio come la robotica e l'automazione.
·Trasmissione di coppia elevata: Il sistema di cuscinetti dei riduttori epicicloidali ad alta velocità CSD è ottimizzato per la trasmissione di una coppia elevata, garantendo un trasferimento di potenza efficiente e un controllo preciso del movimento.
·Gioco ridotto: Nei sistemi di azionamento armonico, il gioco dei denti degli ingranaggi (gioco) influisce direttamente sulla precisione del movimento. Il cuscinetto di tipo CSD è progettato per ridurre al minimo il gioco, migliorando così la precisione di posizionamento.
·Produzione di precisione: Questi cuscinetti sono fabbricati utilizzando processi ad alta precisione per soddisfare standard di precisione e requisiti di prestazioni estremamente severi. Ciò garantisce l'affidabilità e la lunga durata dei sistemi di azionamento armonici.
Applicazioni:
·Robotica
·Aerospaziale
·Attrezzature mediche
·Automazione e altri sistemi di controllo del movimento ad alta precisione

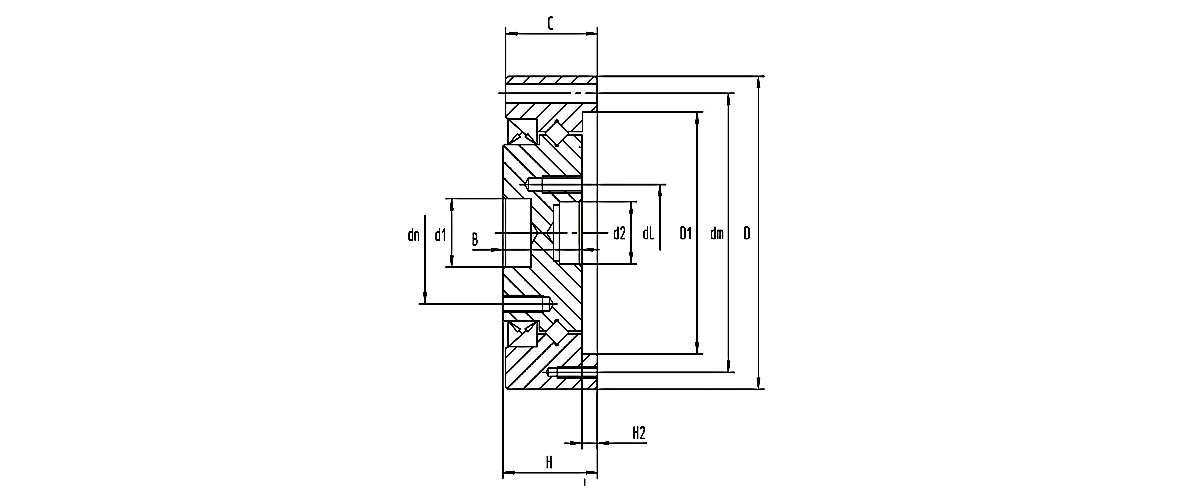

| Numero modello LKPB | Dimensioni complessive | Fori di montaggio dell'anello esterno | Fori di montaggio dell'anello interno | Carico di base Valutazione | Pesi | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | KG | |
| Unità: mm | Sigillo inverso | Sigillo anteriore | Sigillo inverso | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2(profondità5) | 25 | 10-M3(profondità7) | 17 | 6-M3(profondità7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3,5 | 5-M2(profondità5) | 27 | 8-M5(profondità8) | 19.5 | 8-M4(profondità8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3,5 | 4-M2(profondità5) | 34 | 8-M6(profondità9) | 24 | 8-M4(profondità8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3,5 | 6-M2(profondità5) | 42 | 8-M8(profondità12) | 30 | 8-M5(profondità9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4,5 | 6-M3(profondità7) | 57 | 10-M8(profondità12) | 41 | 6-M6(profondità11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5,5 | 6-M3(profondità8) | 72 | 10- M10(profondità15) | 48 | 6-M8(profondità11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6.6 | 4-M3(profondità8) | 88 | 10- M12(profondità18) | 62 | 6-M10(profondità18) | 34.8 | 60.2 | 3.8 |
