Comprendere i vantaggi in termini di rigidità e capacità di carico dei cuscinetti a rulli incrociati RB2508
La sfida ingegneristica: precisione sotto vincoli
I moderni sistemi robotici si trovano ad affrontare un paradosso ingegneristico: i progettisti devono raggiungere una precisione senza precedenti in spazi sempre più compatti, gestendo contemporaneamente carichi complessi e multidirezionali. I robot industriali che operano in attività di produzione, assemblaggio e precisione richiedono giunti che mantengano una ripetibilità a livello di micron anche in condizioni di carico variabili. Questa sfida ha guidato l’innovazione nella tecnologia dei cuscinetti, in particolare verso soluzioni che consolidano molteplici funzioni portanti in singoli componenti poco ingombranti.
Il Cuscinetto RB2508 rappresenta una svolta nella progettazione dei cuscinetti a rulli incrociati. Con dimensioni di alesaggio di 25 millimetri, diametro esterno di 41 millimetri e larghezza di 8 millimetri, questo componente compatto offre caratteristiche di rigidità e capacità di carico che superano le soluzioni di cuscinetti convenzionali molto più grandi. Comprendere le basi tecniche di questo vantaggio in termini di prestazioni è essenziale per gli ingegneri che progettano sistemi robotici di prossima generazione.
Questo esame completo esplora i principi ingegneristici alla base delle prestazioni superiori dell'RB2508, delle sue capacità di movimentazione del carico su più assi e della sua integrazione pratica in applicazioni robotiche avanzate. Analizzando la geometria dei rulli incrociati e i meccanismi di precarico, riveliamo perché questo cuscinetto è diventato la soluzione preferita per ambienti industriali esigenti.
Geometria dei cuscinetti a rulli incrociati: il fondamento di una rigidità superiore
Comprensione della configurazione a rulli incrociati
I cuscinetti a sfere tradizionali utilizzano elementi volventi sferici disposti su piste circolari, creando un punto di contatto tra ciascuna sfera e la superficie della pista. Questa geometria, sebbene adeguata per applicazioni con carico prevalentemente unidirezionale, presenta limitazioni intrinseche quando sottoposta simultaneamente a carichi radiali, assiali e di momento combinati. Il contatto puntuale concentra lo stress in piccole aree, limitando la capacità di carico e contribuendo alla conformità del cuscinetto sotto carico.
I cuscinetti a rulli incrociati reinventano radicalmente questa architettura. Invece degli elementi sferici nelle piste circolari, i cuscinetti a rulli incrociati utilizzano elementi volventi cilindrici posizionati ad angoli di 90 gradi rispetto ai rulli adiacenti all'interno dello stesso anello del cuscinetto. Questa disposizione perpendicolare crea più interfacce di contatto in linea, in cui ciascun rullo entra in contatto con la propria pista lungo una superficie estesa anziché un punto.
Vantaggi del contatto in linea: distribuzione delle sollecitazioni e capacità di carico
Il line contact geometry delivers several critical performance advantages:
- La distribuzione del carico su aree di contatto estese riduce le concentrazioni di picco di stress, consentendo una maggiore capacità di carico all'interno di involucri compatti
- L'accettazione del carico multidirezionale consente a un singolo cuscinetto di gestire carichi radiali su due assi perpendicolari, carichi assiali e carichi momentori contemporaneamente
- La riduzione dello stress da contatto prolunga la durata a fatica dei cuscinetti, aspetto particolarmente importante per le applicazioni robotiche ad alto numero di cicli
- La risposta di rigidità migliorata riduce al minimo la deflessione sotto carico, fondamentale per la precisione del posizionamento
Nello specifico, per l'RB2508, questa configurazione di contatto lineare significa che un cuscinetto a rulli incrociati con foro da 25 millimetri può gestire in modo affidabile entità di carico che richiederebbero disposizioni di cuscinetti convenzionali significativamente più grandi. Un tipico gruppo polso di un robot industriale che potrebbe richiedere tre tipi di cuscinetti separati (cuscinetto radiale a sfere, cuscinetto reggispinta a sfere e cuscinetto di supporto del carico momento) può essere consolidato in un'unica unità RB2508.
Il Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Una caratteristica distintiva dei cuscinetti a rulli incrociati di precisione è il sistema di precarico integrato. I cuscinetti standard funzionano con un gioco misurabile: un piccolo spazio tra gli elementi volventi e le piste che consente al cuscinetto di funzionare senza incepparsi. Questa distanza, tipicamente misurata in decine di micrometri, crea conformità intrinseca. Quando un giunto robot è sottoposto a carico, il cuscinetto si flette leggermente mentre gli elementi volventi e le piste si separano prima di riposizionarsi sotto la direzione del carico.
Il RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
Il preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Analisi della capacità di carico: comprensione delle prestazioni dell'RB2508 su più assi
Indici di carico dinamico e contesto applicativo
La capacità di carico del cuscinetto è definita attraverso i coefficienti di carico dinamico: l'entità del carico alla quale un cuscinetto completerà un milione di giri prima che inizi la scheggiatura per fatica. Le specifiche RB2508 includono molteplici coefficienti di carico dinamico che riflettono la sua capacità multidirezionale:
| Direzione del caricamento | Valutazione dinamica (Newton) | Contesto applicativo tipico |
|---|---|---|
| Carico radiale | 3.500 | Perpendicolare all'asse del cuscinetto |
| Carico assiale | 1.980 | Lungo l'asse del cuscinetto |
| Carico del momento | 180 Nm | Momento ribaltante o flettente |
Contesto pratico dell'entità del carico
Per contestualizzare queste valutazioni: un braccio robotico collaborativo da 5 chilogrammi che si estende per 500 millimetri dall'articolazione del polso crea un momento di carico di circa 25 Newton metri sul cuscinetto articolare quando il braccio si estende orizzontalmente. La capacità del momento di 180 Newton-metri dell'RB2508 fornisce un fattore di sicurezza pari a 7 volte questo carico: un margine sostanziale per le forze di accelerazione dinamica, il carico d'impatto e i cambi di utensile. Questa straordinaria capacità di momento distingue i cuscinetti a rulli incrociati da tutti i tipi di cuscinetti convenzionali di dimensioni equivalenti.
Il dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Scenari di carico combinato: il vantaggio dell'RB2508
Il carico del giunto del robot raramente consiste di pura forza radiale, pura forza assiale o puro momento. Invece, i giunti subiscono un carico simultaneo su più assi. Consideriamo l'articolazione della spalla di un robot che sostiene un braccio orizzontale con un oggetto afferrato sfalsato rispetto alla linea centrale dell'articolazione:
- Carico radiale derivante dal peso del braccio e dal carico utile che crea una forza verso il basso perpendicolare all'asse del braccio
- Carico assiale derivante dal cambio utensile e variazioni del posizionamento verticale del carico utile
- Momento di carico derivante dalla distanza di offset tra l'asse del giunto e il baricentro del carico utile
Un singolo cuscinetto RB2508 accoglie tutti e tre i componenti del carico all'interno del suo involucro di progettazione. Le soluzioni convenzionali richiedono tipicamente più set di cuscinetti disposti in configurazioni di alloggiamenti complesse. L'architettura a rulli incrociati dell'RB2508 accetta carichi combinati grazie alla disposizione integrale degli elementi incrociati, eliminando la necessità di meccanismi esterni di distribuzione del carico.
Rigidità: misurazione e comprensione delle prestazioni dell'RB2508
Rigidità del cuscinetto: il parametro dell'ingegneria di precisione
La rigidità nelle applicazioni dei cuscinetti viene quantificata come rigidità, ovvero la resistenza alla deflessione sotto carico applicato. La rigidità è matematicamente espressa come carico diviso per la deflessione, misurata in unità di Newton per micrometro. Un cuscinetto con maggiore rigidità resiste alla deflessione, mantenendo la posizione con maggiore precisione sotto carico.
Il RB2508's stiffness characteristics vary by load direction. Typical values include:
- Rigidità radiale: circa 50-70 N/micrometro (a seconda dell'impostazione del precarico)
- Rigidità assiale: circa 30-50 N/micrometro
- Rigidità momento: circa 15-20 Nm/milliradiante
Ilse stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Stabilità della temperatura e consistenza del precarico
La rigidità del cuscinetto dipende dalla temperatura. All'aumentare della temperatura del cuscinetto, la viscosità del lubrificante diminuisce e le forze di precarico della molla diminuiscono, riducendo la rigidità complessiva. Il meccanismo di precarico a molla dell'RB2508 è progettato per ridurre al minimo questo degrado. Le molle ondulate nell'anello esterno del cuscinetto sono selezionate per materiali con coefficienti di dilatazione termica estremamente bassi, mantenendo la forza di precarico entro più o meno 5% nell'intervallo operativo del cuscinetto da meno 10 a più 80 gradi Celsius.
Questa stabilità termica garantisce che un giunto robot mantenga una precisione costante sia durante il funzionamento in condizioni di avvio mattutino fresco sia dopo un funzionamento prolungato con cicli di lavoro elevati che genera temperature elevate dei cuscinetti. I cuscinetti convenzionali sperimentano una maggiore variazione di rigidità all'interno degli intervalli di temperatura, con conseguente deriva posizionale durante sessioni operative prolungate: una limitazione critica eliminata dal design del precarico dell'RB2508.
Eccellenza produttiva: come RB2508 ottiene prestazioni superiori
Produzione di precisione: dalle materie prime al cuscinetto finito
UKL Bearing Manufacturing Co., Ltd. (Wuxi), un'impresa industriale e commerciale integrata specializzata in soluzioni di cuscinetti di precisione, dimostra il processo di produzione completo necessario per produrre cuscinetti conformi alle specifiche RB2508. Essendo una fabbrica di cuscinetti professionale che unisce ricerca, sviluppo, produzione e vendita, l'approccio di UKL esemplifica il rigore produttivo richiesto dalla moderna produzione di cuscinetti a rulli incrociati.
Il RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
I processi di produzione dei cuscinetti a rulli incrociati richiedono una precisione eccezionale. La sequenza completa di produzione dei cuscinetti comprende:
- Forgiatura e ricottura della materia prima per stabilire la struttura del materiale e alleviare le tensioni interne
- Operazioni di tornitura che stabiliscono i diametri esterni e del foro iniziali entro tolleranze di più o meno 0,5 millimetri
- Cicli di trattamento termico che portano i materiali alla durezza specificata (tipicamente 60-65 HRC per i componenti RB2508)
- Operazioni di rettifica di precisione che raggiungono dimensioni finali entro tolleranze di più o meno 0,01 millimetri e finiture superficiali inferiori a 0,15 micrometri
- Posizionamento dei rulli incrociati e integrazione della molla di precarico che richiedono fissaggi specializzati e verifica della qualità
- Assemblaggio automatizzato dei componenti dei cuscinetti con misurazione di precisione in ogni fase
Garanzia di qualità: verifica delle specifiche prestazionali
Gli stabilimenti di produzione dei cuscinetti che utilizzano moderni sistemi di qualità verificano le prestazioni dell'RB2508 attraverso molteplici protocolli di ispezione e test. Ogni cuscinetto è sottoposto a:
- Ispezione dimensionale utilizzando apparecchiature di misurazione di precisione per verificare foro, diametro esterno e larghezza entro le tolleranze specificate
- Misurazione della rotondità e della eccentricità che garantisce che gli anelli dei cuscinetti siano perfettamente concentrici, fondamentale per le applicazioni di precisione
- La misurazione della forza di precarico che conferma che i meccanismi a molla forniscono forze di compressione specifiche
- Test di rumore e vibrazioni sotto carico per rilevare difetti di fabbricazione che potrebbero compromettere le prestazioni
- Ilrmal cycling tests simulating temperature variations encountered in field applications
La base produttiva completamente modernizzata di UKL, composta da oltre 200 professionisti qualificati, comprende l'intero processo produttivo sotto il controllo di un unico stabilimento. Questa integrazione verticale garantisce coerenza, tracciabilità e risposta rapida ai requisiti delle specifiche. Ogni cuscinetto spedito è accompagnato da una documentazione che verifica la conformità alle specifiche dimensionali, di precarico e di prestazione.
Serie RB e serie RU: comprendere la differenziazione del design
RB2508: Architettura di precarico dell'anello esterno
Il RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- Il precarico dell'anello esterno fornisce eccellenti caratteristiche di rigidità radiale essenziali per supportare il peso del braccio e i carichi utili
- L'integrazione del precarico della molla nell'anello esterno semplifica i requisiti di progettazione dell'alloggiamento rispetto agli schemi di precarico dell'anello interno
- Le caratteristiche prevedibili del precarico rimangono stabili durante i cicli termici grazie all'attenta selezione del materiale della molla
- Accessibilità per le regolazioni della tolleranza dell'alloggiamento durante l'integrazione negli assiemi di giunti del robot
Serie RU: architettura di precarico dell'anello interno
Il RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Massima compattezza del diametro esterno, vantaggiosa per le applicazioni in cui lo spazio dell'anello esterno è fortemente limitato
- La configurazione di montaggio dell'anello interno consente disposizioni esclusive dell'alloggiamento in applicazioni specializzate
- Caratteristiche alternative di distribuzione del carico adatte a specifiche applicazioni con momento dominante
Guida alla selezione: RB2508 per applicazioni congiunte di robot
Per giunti di robot industriali standard, gruppi di robot collaborativi e applicazioni di posizionamento di precisione, la serie RB (incluso RB2508) in genere supera le alternative della serie RU. L'architettura del precarico dell'anello esterno dei cuscinetti RB offre una rigidità radiale superiore, il requisito fondamentale per supportare le strutture dei bracci e i carichi utili. La serie RU trova applicazione preferita nei progetti di ralle rotanti e configurazioni specializzate di piattaforme girevoli dove si applicano diversi requisiti di distribuzione del carico.
Il Cuscinetto a rulli incrociati RB2508 rappresenta la configurazione ottimale per giunti robot che richiedono capacità di carico radiale, capacità di carico assiale, capacità di carico momento ed eccezionale ripetibilità di posizionamento all'interno di un involucro compatto di 25x41x8 millimetri.
Progettazione dell'integrazione: ottimizzazione delle prestazioni dei giunti robot con RB2508
Requisiti di tolleranza dell'alloggiamento e adattamento di precisione
Le prestazioni dei cuscinetti dipendono fondamentalmente dalla qualità del design dell'alloggiamento. La rigidità e la capacità di carico superiori dell'RB2508 si realizzano pienamente solo se integrate in alloggiamenti che soddisfano rigorose specifiche di tolleranza:
| Caratteristica dell'alloggiamento | Grado di tolleranza | Valore tipico | Impatto sulle prestazioni |
|---|---|---|---|
| Foro dell'anello esterno | H7 | 41 0,025mm | La vestibilità aderente impedisce il movimento radiale |
| Foro dell'anello interno | P5 | 25-0,05 mm | Mantiene la concentricità e il runout |
| Eccentricità del foro esterno | TIR 0,05 mm | Runout totale indicato | Garantisce la concentricità dell'anello del cuscinetto |
| Eccentricità del foro interno | TIR 0,03 mm | Runout totale indicato | Previene lo squilibrio degli elementi volventi |
Strategia di lubrificazione: mantenimento delle prestazioni in tutte le condizioni operative
Il RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Sistemi di lubrificazione olio-aria: L'aria compressa trasporta precise gocce d'olio nel cuscinetto a intervalli controllati. Questo approccio riduce al minimo la resistenza del cuscinetto, mantiene la temperatura costante e prolunga la durata operativa del cuscinetto. I sistemi olio-aria sono adatti ad applicazioni a servizio continuo o ad alta velocità in cui la gestione termica è fondamentale. La complessità dell'installazione aumenta rispetto alla lubrificazione a grasso, ma i vantaggi prestazionali giustificano lo sforzo ingegneristico aggiuntivo per le applicazioni più impegnative.
Lubrificazione a base di grasso: I design dei cuscinetti sigillati utilizzano formulazioni di grasso sintetico che forniscono lubrificazione a lungo termine con una manutenzione minima. La lubrificazione a grasso semplifica l'installazione ed è adatta per applicazioni con giunti robot sigillati che operano a velocità moderate (sotto i 300 giri/min). I compromessi includono un attrito leggermente più elevato e una corrispondente generazione di calore rispetto ai sistemi a olio.
Ilrmal Management and Temperature Control
I cuscinetti precaricati generano più calore rispetto ai design basati sul gioco, in particolare a velocità più elevate. Una progettazione efficace dei giunti robot incorpora strategie di gestione termica:
- I materiali dell'alloggiamento in alluminio con elevata conduttività termica dissipano il calore generato dai cuscinetti lontano dal gruppo del giunto
- I canali di circolazione dirigono l'olio di raffreddamento attraverso la zona del cuscinetto in applicazioni ad alte prestazioni
- Il monitoraggio della temperatura tramite sensori integrati avvisa i sistemi di controllo di condizioni termiche anomale prima del degrado delle prestazioni
- I protocolli di regolazione della velocità operativa riducono la velocità se la temperatura dei cuscinetti supera le soglie progettate
Il RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Analisi comparativa: RB2508 rispetto a soluzioni di cuscinetti alternative
Per illustrare i vantaggi tecnici dell'RB2508, confrontando le sue prestazioni rispetto ai parametri chiave rispetto alle alternative dei cuscinetti convenzionali emerge l'argomentazione ingegneristica a favore della scelta dei rulli incrociati:
| Parametro di prestazione | RB2508 | Palla a doppia fila | Set di rulli conici |
|---|---|---|---|
| Rigidità radiale | 60 N/micron | 12 N/micron | 25 N/micron |
| Rigidità assiale | 40 N/micron | 5 N/micron | 8 N/micron |
| Capacità del momento | 180 Nm | 20 Nm | 60 Nm |
| Conteggio dei componenti | 1 | 2-3 | 3-6 |
| Diametro esterno | 41 mm | 47 mm | 62 mm |
| Ripetibilità posizionale | 0,1 mm | 0,5 mm | 0,3 mm |
| Complessità di installazione | Basso | Moderato | Alto |
Questo confronto dimostra un principio fondamentale: l'RB2508 consolida le prestazioni di molteplici soluzioni di cuscinetti convenzionali in un unico componente più semplice. Un'applicazione di giunto robotico che richiede supporto radiale, adattamento assiale e resistenza al carico momento impiega tradizionalmente tre o più tipi di cuscinetti. La soluzione a unità singola RB2508 riduce la complessità dell'assemblaggio, i costi e i potenziali punti di guasto, offrendo allo stesso tempo prestazioni superiori in tutte le direzioni di carico.

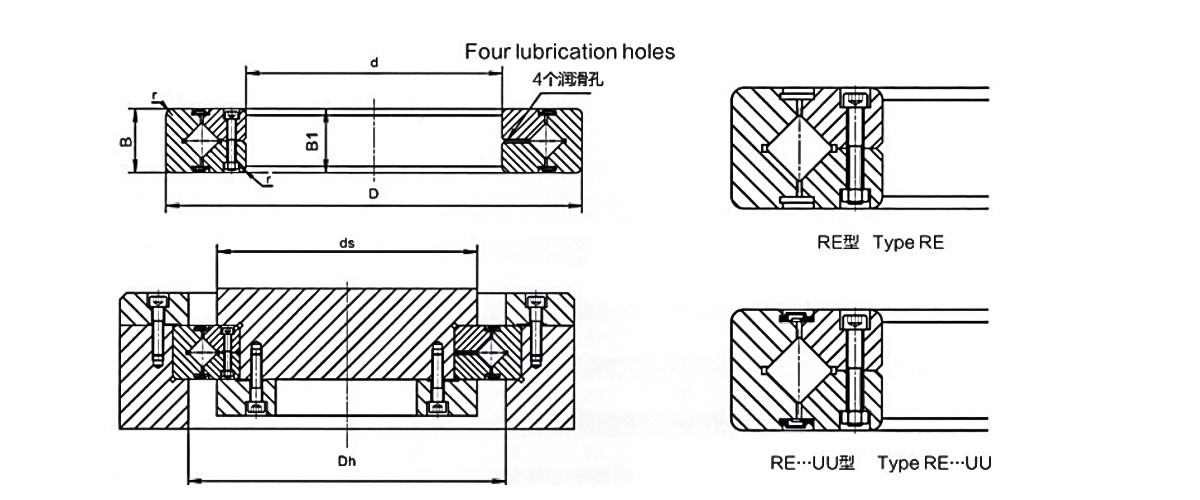

Architettura tecnica: visualizzazione del progetto RB2508
Applicazioni pratiche: dove RB2508 eccelle
Progettazione congiunta di robot collaborativi
I robot collaborativi che operano a fianco dei lavoratori umani richiedono precisione e affidabilità eccezionali. Il profilo compatto dell'RB2508 e l'elevata capacità di momento consentono una progettazione sicura e precisa del giunto. Un tipico gruppo spalla di un robot collaborativo integra un cuscinetto RB2508 per supportare la struttura del braccio superiore, consentendo al tempo stesso il cambio utensile e le oscillazioni dinamiche del carico. Il design a gioco ridotto del cuscinetto garantisce ripetibilità per le attività di posizionamento della pinza, mentre il suo meccanismo di precarico garantisce un funzionamento stabile nonostante le variazioni termiche durante turni di lavoro prolungati.
Integrazione del gruppo polso robot industriale
I moderni polsi dei robot utilizzano più assi di rotazione (rollio, beccheggio, imbardata) in assiemi ultracompatti. Ciascun asse del polso beneficia del supporto di cuscinetti a rulli incrociati. La bilancia RB2508 è ideale per gli assi di rollio e beccheggio in molte configurazioni di robot industriali. La capacità del cuscinetto di accettare momenti di carico senza componenti di supporto aggiuntivi consente di progettare alloggiamenti del polso che mantengono la precisione del punto centrale dell'utensile entro 0,1 millimetri, essenziale per applicazioni di saldatura, assemblaggio e lavorazione di precisione.
Robotica chirurgica e medica
I sistemi robotici chirurgici richiedono precisione e affidabilità eccezionali. I cuscinetti articolari devono mantenere una precisione di posizionamento entro 0,05 millimetri pur resistendo a cicli di sterilizzazione continui e profili di movimento ad alta accelerazione. La rigidità e la stabilità termica dell'RB2508 si dimostrano ideali per questi requisiti esigenti. Il gioco ridotto del cuscinetto elimina i traumi tissutali dovuti alla deflessione dell'articolazione, mentre le sue prestazioni costanti durante i cicli termici garantiscono affidabilità attraverso ripetute procedure di sterilizzazione.
Automazione del confezionamento e della movimentazione dei materiali
I robot pick-and-place ad alta velocità che operano a 100 cicli al minuto sottopongono i cuscinetti dei giunti a forti sollecitazioni dinamiche. Il meccanismo di precarico dell'RB2508 e la geometria del contatto distribuiscono i carichi d'impatto in modo più efficace rispetto ai cuscinetti a sfera, prolungando la durata dei cuscinetti. La capacità del momento del cuscinetto è in grado di gestire i carichi utili sfasati caratteristici delle installazioni di pinze a vuoto, mentre la sua rigidità garantisce una precisione di posizionamento costante durante tutto il turno di produzione.
Manutenzione e durata utile: ottimizzazione dell'affidabilità dell'RB2508
Migliori pratiche di installazione
Una corretta installazione influisce direttamente sulle prestazioni e sulla durata dei cuscinetti. I protocolli di installazione critici includono:
- Verificare che il diametro del foro dell'alloggiamento e la finitura superficiale soddisfino le tolleranze specificate prima dell'installazione del cuscinetto
- Utilizzare estrattori per cuscinetti di precisione progettati per cuscinetti a rulli incrociati per evitare danni all'anello interno durante la rimozione o l'installazione
- Applicare olio leggero per macchine alla superficie del foro del cuscinetto per facilitare il montaggio ed evitare grippaggi
- Installare i componenti del cuscinetto in sequenza, mantenendo l'allineamento durante tutto il processo di assemblaggio
- Verificare la forza di precarico dopo l'installazione per confermare il corretto carico di compressione dei meccanismi a molla
Periodo di rodaggio e stabilizzazione termica
Le nuove installazioni di robot beneficiano di procedure di rodaggio controllate. Durante le prime 8-10 ore di funzionamento, il funzionamento dei robot al 50% del carico nominale consente ai componenti dei cuscinetti di posizionarsi correttamente e ai gradienti termici di stabilizzarsi. L'aumento della temperatura durante questo periodo si verifica generalmente entro le prime 3-4 ore. Gli aumenti graduali del carico e della velocità durante le prime 40 ore di funzionamento prolungano la durata operativa dei cuscinetti e garantiscono prestazioni ottimali.
Strategie di monitoraggio delle condizioni
Le moderne piattaforme robotiche incorporano sempre più sistemi di monitoraggio delle condizioni dei cuscinetti che utilizzano sensori di temperatura e vibrazioni. Questi consentono una manutenzione predittiva che prolunga la durata di servizio e previene guasti imprevisti:
- Il monitoraggio della temperatura dei cuscinetti rileva tempestivamente il deterioramento della lubrificazione o la perdita di precarico
- L'analisi della frequenza delle vibrazioni identifica l'usura degli elementi volventi prima di un guasto catastrofico
- L'andamento della ripetibilità posizionale rivela un aumento della conformità del cuscinetto nel tempo
- L'analisi dell'olio o del grasso monitora i livelli di ossidazione e contaminazione
Aspettative di vita utile
I cuscinetti RB2508 ben mantenuti garantiscono in genere 10.000-15.000 ore di funzionamento prima di richiedere la sostituzione. Ciò rappresenta un sostanziale vantaggio in termini di durata d'esercizio rispetto alle soluzioni di cuscinetti convenzionali se si tiene conto della superiore capacità di carico del cuscinetto. Nelle applicazioni leggere, la durata utile può estendersi fino a 20.000 ore. La sostituzione preventiva dei cuscinetti prima di guasti catastrofici previene danni secondari alle superfici dell'alloggiamento, riducendo i costi totali di riparazione e i tempi di fermo del sistema.
Domande frequenti
D1: Cosa rende i cuscinetti a rulli incrociati superiori ai cuscinetti a sfere per le applicazioni con giunti robot?
I cuscinetti a rulli incrociati utilizzano un contatto lineare tra gli elementi volventi e le piste, rispetto al contatto puntuale nei cuscinetti a sfere. Questa geometria distribuisce i carichi su superfici più ampie, consentendo maggiore rigidità e capacità di carico all'interno di ingombri di dimensioni equivalenti. Inoltre, i cuscinetti a rulli incrociati accettano contemporaneamente carichi radiali, assiali e momenti, eliminando la necessità di più tipi di cuscinetti nei gruppi a giunto singolo.
D2: In che modo il precarico migliora le prestazioni dei cuscinetti nelle applicazioni robotiche di precisione?
Il precarico elimina il gioco interno mantenendo un contatto costante tra gli elementi volventi e le piste. Questo design elimina il gioco e aumenta notevolmente la rigidità del cuscinetto, consentendo la ripetibilità di precisione richiesta dai robot moderni. Il precarico inoltre stabilizza il funzionamento dei cuscinetti indipendentemente dalle variazioni di temperatura utilizzando meccanismi a molla che mantengono una forza di compressione costante nonostante l'espansione e la contrazione termica.
D3: Qual è la durata operativa tipica di un cuscinetto RB2508 in funzionamento continuo del robot?
I cuscinetti RB2508 ben mantenuti garantiscono in genere 10.000-15.000 ore di funzionamento prima di richiedere la sostituzione. La durata utile varia in base alle condizioni di carico effettive, alla velocità operativa, alla gestione della temperatura e al rigore della manutenzione della lubrificazione. Le applicazioni per impieghi leggeri possono raggiungere 20.000 ore, mentre le applicazioni per impieghi estremi potrebbero richiedere la sostituzione dopo 8.000 ore.
D4: I cuscinetti RB2508 possono essere adattati ai progetti di robot esistenti utilizzando cuscinetti convenzionali?
In molti casi, sì. Il profilo compatto da 25x41x8 millimetri dell'RB2508 consente spesso la sostituzione diretta se le tolleranze dell'alloggiamento possono essere regolate alle specifiche H7 per il foro dell'anello esterno. Tuttavia, la rigidità notevolmente aumentata dei cuscinetti potrebbe richiedere la messa a punto del servocontrollore per prevenire l'instabilità del controllo. Prima dell'implementazione si consiglia una valutazione della compatibilità che comprenda un'analisi dimensionale dettagliata e una simulazione dinamica.
D5: Quale approccio di lubrificazione è migliore per i cuscinetti RB2508 nelle applicazioni robotiche per impieghi gravosi?
I sistemi di lubrificazione olio-aria sono preferiti per le applicazioni a servizio continuo, erogando gocce d'olio precise a intervalli controllati. Questo approccio riduce al minimo la resistenza, mantiene la temperatura ottimale dei cuscinetti e prolunga la durata rispetto alla lubrificazione a grasso. I sistemi a base di grasso sono adatti ad applicazioni sigillate con cicli di lavoro moderati e requisiti di velocità inferiori, sacrificando alcune prestazioni per una manutenzione semplificata.
D6: Come si confronta la capacità di carico del momento dell'RB2508 con le soluzioni di cuscinetti convenzionali?
Il RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
D7: Quali specifiche di tolleranza dell'alloggiamento sono fondamentali per prestazioni ottimali dell'RB2508?
Il outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
D8: Sono disponibili varianti di cuscinetti RB2508 per diversi requisiti di carico?
Sì, i produttori offrono serie di cuscinetti a rulli incrociati che vanno dalle varianti più piccole e leggere per applicazioni leggere alle unità più grandi ad alta capacità per uso industriale pesante. L'RB2508 è ottimizzato per applicazioni robotiche che richiedono capacità di carico radiale, assiale e di momento bilanciata in uno spazio compatto. Le varianti più piccole (RB2006) si adattano ai robot collaborativi leggeri, mentre le varianti più grandi ospitano bracci industriali più pesanti.
D9: In che modo la temperatura influisce sulle prestazioni e sulla durata dei cuscinetti RB2508?
I cuscinetti standard RB2508 mantengono le specifiche prestazionali complete da meno 10 a più 80 gradi Celsius. Al di sopra degli 80 gradi, la viscosità del lubrificante diminuisce e la forza di precarico della molla diminuisce, riducendo la rigidità e aumentando i tassi di usura. Un'efficace gestione termica attraverso la progettazione dell'alloggiamento e i sistemi di raffreddamento mantiene la temperatura dei cuscinetti nell'intervallo ottimale di 40-65 gradi Celsius, massimizzando la durata di servizio e la costanza delle prestazioni.
D10: Come si confrontano le prestazioni dell'RB2508 tra le applicazioni robotiche per impieghi leggeri e per impieghi estremi?
Il RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
