Guida all'installazione dei cuscinetti a rulli incrociati: principi e migliori pratiche
Quali sono i principi critici e le migliori pratiche per l'installazione dei cuscinetti a rulli incrociati per garantire prestazioni, precisione e durata ottimali nelle applicazioni industriali ad alta richiesta?
I cuscinetti a rulli incrociati rappresentano una classe distinta di componenti di precisione progettati per sopportare simultaneamente carichi combinati radiali, assiali e di momento. La loro configurazione unica, ovvero rulli cilindrici disposti con gli assi incrociati alternativamente a 90° all'interno delle piste a forma di V, garantisce rigidità e precisione di rotazione eccezionali in un ingombro compatto. Tra le varianti più adottate nelle applicazioni compatte e leggere ci sono le Cuscino RAU6008 , cuscinetto RAU7008 e cuscinetto RAU8008, che appartengono alla serie RAU caratterizzata da una geometria della sezione trasversale ultrasottile.
Una corretta installazione è il fattore più importante che determina se un cuscinetto a rulli incrociati offre il suo pieno potenziale di prestazioni o subisce un degrado prematuro.
Preparazione pre-installazione
L'installazione deve essere eseguita in un ambiente asciutto e pulito per evitare contaminazioni. Tutti i componenti accoppiati (alloggiamenti dei cuscinetti, alberi e parti associate) richiedono una pulizia approfondita per eliminare sporco, residui di olio e sbavature metalliche. L'ispezione dovrebbe verificare che le superfici lavorate soddisfino le tolleranze specifiche per planarità, perpendicolarità, rotondità e cilindricità, poiché questi attribuiti geometrici influenzano direttamente la precisione dell'assemblaggio e impediscono le concentrazioni di sollecitazioni derivanti dal carico eccentrico.
Per i cuscinetti a rulli incrociati di tipo diviso, le viti di fissaggio che impediscono la separazione durante il trasporto devono essere allentate prima dell'installazione. Se l'anello interno o esterno diviso presenta un disallineamento circonferenziale in corrispondenza del giunto, si consiglia di correggerlo utilizzando un martello di plastica prima dell'inserimento.
Procedura di installazione
A causa della loro struttura a sezione sottile, i cuscinetti a rulli incrociati sono soggetti a ribaltamento durante l'inserimento negli alloggiamenti o sugli alberi. Per evitare ciò, il cuscinetto deve essere mantenuto in un orientamento perfettamente orizzontale durante tutto il processo di inserimento. Utilizzando un martello in plastica o resina, picchiettare uniformemente il cuscinetto attorno alla sua circonferenza, colpendo l'anello interno durante l'inserimento su un albero e l'anello esterno durante l'inserimento in un alloggiamento, facendolo avanzare in modo incrementale. Continuare fino a quando una conferma acustica indica il completo contatto con la spalla di riferimento.
Per applicazioni di accoppiamento con interferenza con interferenza modesta, è possibile utilizzare un manicotto e un martello per applicare una pressione uniforme sulla faccia dell'estremità dell'anello. Per interferenze maggiori, sono preferibili metodi di espansione termica: bagno d'olio o riscaldamento a induzione tra 80°C e 100°C, senza superare i 120°C. Il successivo raffreddamento richiede un fissaggio sicuro con dadi o mezzi equivalenti per evitare che si sviluppi un gioco assiale dovuto alla contrazione.
Montaggio della flangia e serraggio dei bulloni
La flangia di montaggio deve essere prima posizionata sopra il cuscinetto e fatta oscillare delicatamente per allineare i fori dei bulloni. Inserire manualmente i bulloni per verificare il corretto inserimento della filettatura. Il serraggio deve procedere in tre o quattro fasi incrementali, seguendo una sequenza diagonale per garantire una distribuzione uniforme del carico. Quando si fissano anelli interni o esterni divisi, ruotare la controparte integrale di circa 90° tra ciascuna passata di serraggio (da quattro a cinque rotazioni) per correggere eventuali disallineamenti del giunto. Utilizzare una chiave dinamometrica per ottenere i valori specificati; per alloggiamenti e flangia in acciaio, tabelle di coppia standard di riferimento basate sui bulloni.
Considerazioni sulla progettazione della struttura di supporto e della flangia
I cuscinetti a rulli incrociati sono strutture a sezione sottile; di conseguenza, la rigidità degli alloggiamenti di supporto e delle flange di bloccaggio richiede un'attenta considerazione della progettazione. Una rigidità insufficiente impedisce il bloccaggio uniforme degli anelli divisi, consentendo la deformazione sotto carichi di momento e determinando un contatto irregolare dei rulli, una condizione che degrada sostanzialmente le prestazioni del cuscinetto.
Come parametro di riferimento della progettazione, lo spessore della parete dell'alloggiamento non deve essere inferiore al 60% dell'altezza della sezione trasversale del cuscinetto. Lo spessore della flangia viene generalmente specificato in un intervallo compreso tra 0,5 e 1,2 volte la larghezza del cuscinetto. Uno spazio di circa 0,5 mm tra i componenti della flangia è standard. Per le applicazioni che richiedono un'elevata precisione di assemblaggio, la progettazione della flangia con una configurazione a gradini e la regolazione dell'altezza del gradino tramite la rettifica superficiale consente un controllo preciso della forza di bloccaggio. Per la flangia in acciaio si consiglia generalmente un'interferenza compresa tra 0,02 e 0,05 mm.
Orientamento e posizionamento della zona di carico
I cuscinetti della serie RAU sono dotati di un foro di caricamento del rullo sull'anello esterno, sigillato con un tappo. Durante l'installazione, assicurarsi che la posizione del connettore non coincida con la zona di carico massimo. Allo stesso modo, per i cuscinetti con anelli esterni divisi, il giunto diviso deve essere orientato lontano dalla direzione del carico primario. Il rispetto di questi principi di orientamento riduce al minimo le concentrazioni di sollecitazioni e ottimizza la distribuzione del carico attraverso il complemento di rulli.
Verifica post-installazione
Dopo il montaggio, ruotare manualmente l'albero o l'alloggiamento per verificare il corretto funzionamento. Procedere al funzionamento motorizzato a vuoto e a bassa velocità, aumentando gradualmente la velocità e il carico monitorando eventuali rumori anomali, vibrazioni o aumento della temperatura. Eventuali anomalie giustificano l'arresto immediato e l'indagine prima della messa in servizio.
Panoramica del prodotto della serie RAU

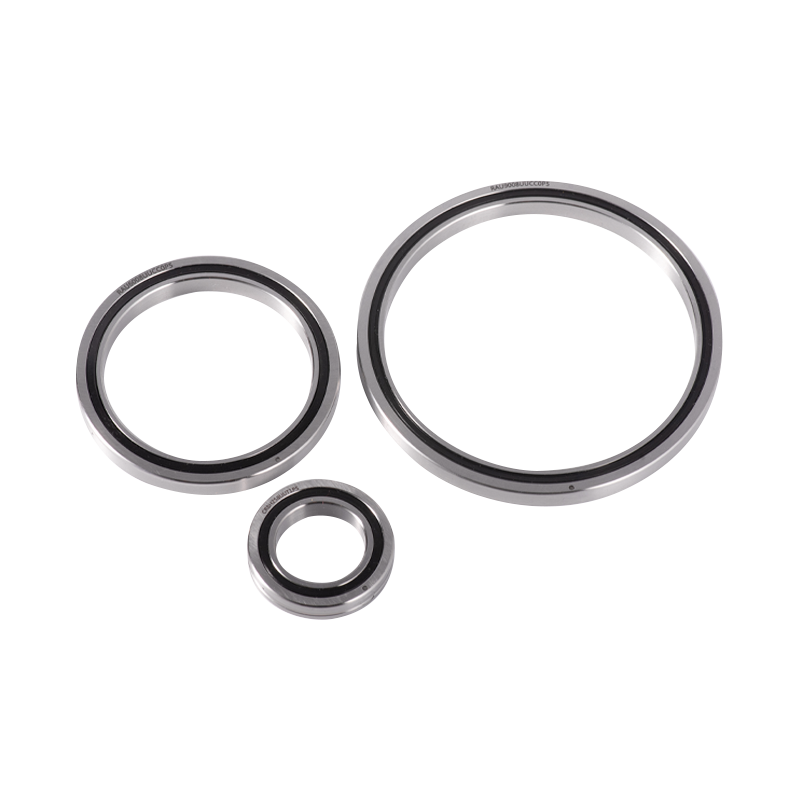

La serie RAU rappresenta una variante ultracompatta dei cuscinetti a rulli incrociati, ottenendo riducendo al minimo lo spessore degli anelli interno ed esterno. Questo design è ottimale per applicazioni sensibili al peso e con vincoli di spazio, tra cui giunti di robot industriali, tavole rotanti di precisione, motori ad azionamento diretto, strumentazione medica e centri di lavoro CNC. I cuscinetti della serie RAU sono protetti da una struttura integrata dell'anello interno ed esterno compatibile sia con la rotazione dell'anello interno che esterno.

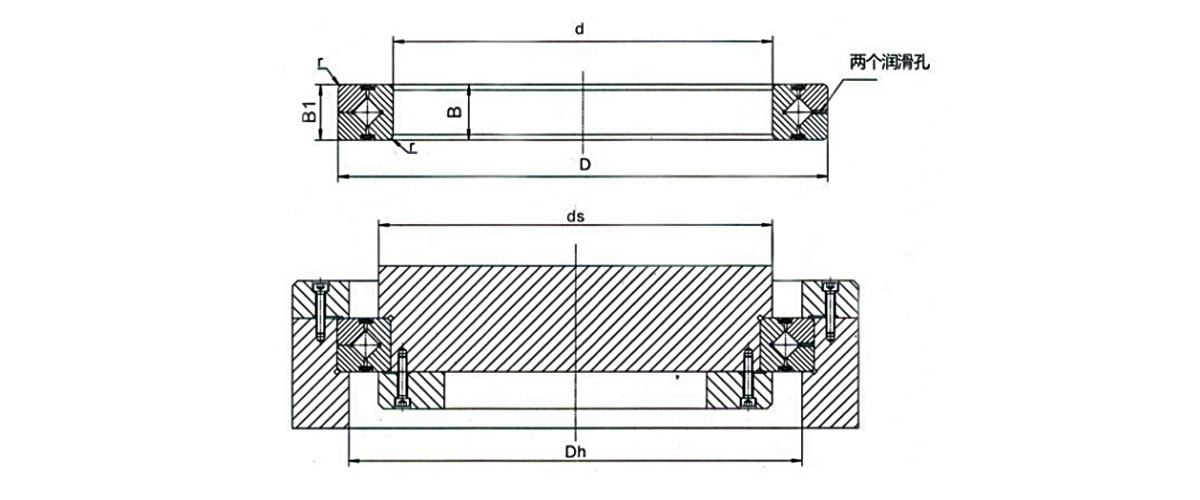

RAU6008, RAU7008 e RAU8008 Cuscino Specifiche
| Parametro | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Diametro del foro (d) | 60 mm | 70 mm | 80 mm |
| Diametro esterno (D) | 76 mm | 86 mm | 96 mm |
| Diametro del cerchio del passo del rullo (dp) | 67 mm | 77 mm | 87 mm |
| Larghezza (B) | 8 mm | 8 mm | 8 mm |
| Altezza spalla (ds/Dh) | 63,5 mm/70,5 mm | 73,5 mm/80,5 mm | 83,5 mm/90,5 mm |
| Indice di carico dinamico (Cr) | 5,68kN | 5,98 kN | 6,37 kN |
| Indice di carico statico (Cor) | 8,68kN | 9,80kN | 11,3 kN |
| Messa | 0,09 chilogrammi | 0,10 chilogrammi | 0,11 chilogrammi |
| Materiale | Cuscinetti in acciaio al cromo ad alto tenore di carbonio GCr15 (temprato a cuore) | Cuscinetti in acciaio al cromo ad alto tenore di carbonio GCr15 (temprato a cuore) | Cuscinetti in acciaio al cromo ad alto tenore di carbonio GCr15 (temprato a cuore) |
| Classi di precisione disponibili | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Opzioni di gioco radiale | CC0 (precaricato), C0 (leggero gioco) | CC0 (precaricato), C0 (leggero gioco) | CC0 (precaricato), C0 (leggero gioco) |
| Opzioni di tenuta | Tipo aperto (di serie); UU (tenuta a doppio labbro su entrambi i lati) | Tipo aperto (di serie); UU (tenuta a doppio labbro su entrambi i lati) | Tipo aperto (di serie); UU (tenuta a doppio labbro su entrambi i lati) |
In qualità di fabbrica di cuscinetti professionale e azienda produttrice di cuscinetti in Cina, UKL Bearing Manufacturing Co., Ltd. (Wuxi) è specializzata in soluzioni di cuscinetti ad alte prestazioni, fornendo supporto tecnico per industrie globali con esigenze eccezionalmente elevate di precisione e affidabilità. Le strutture di UKL coprono l'intero processo di produzione (forgiatura, ricottura, tornitura, trattamento termico, rettifica e assemblaggio automatizzato), supportato da un team di oltre 200 professionisti qualificati. UKL produce cuscinetti RAU6008, Cuscino RAU7008 e RAU8008 sono conformi a specifiche precise, con capacità che si estendono a soluzioni personalizzate per applicazioni specializzate. UKL offre anche consulenza tecnica sulle migliori pratiche di installazione per garantire prestazioni ottimali dei cuscinetti. UKL mantiene una rigorosa gestione della qualità durante tutta la produzione.
Domande frequenti
D1: Qual è l'errore più comune commesso durante l'installazione dei cuscinetti a rulli incrociati?
Attenzione insufficiente alla natura a sezione sottile di questi cuscinetti, che porta all'inclinazione durante l'inserimento. mantenere sempre il perfetto orientamento orizzontale e picchiettare delicatamente con un martello di plastica per far avanzare il cuscinetto in modo incrementale.
D2: Perché la sequenza della coppia di serraggio dei bulloni è importante per l'installazione dei cuscinetti della serie RAU?
Il serraggio diagonale in più fasi garantisce una distribuzione uniforme della forza di serraggio anelli sugli divisi, prevenendo deformazioni localizzate che comprometterebbero la precisione di rotazione e la durata di esercizio dei cuscinetti.
Q3: I cuscinetti RAU6008, RAU7008 e RAU8008 possono essere utilizzati in modo intercambiabile?
No. Questi cuscinetti hanno diametri del foro distinti (rispettivamente 60 mm, 70 mm e 80 mm) e diametri esterni corrispondenti. La selezione deve corrispondere alle dimensioni specifiche dell'albero e dell'alloggiamento dell'applicazione.
Q4: Quale lubrificazione è consigliata per i cuscinetti a rulli incrociati della serie RAU?
La lubrificazione a grasso è standard per la maggior parte delle applicazioni, sebbene sia accettabile anche la lubrificazione a olio. La scelta dipende dalla velocità operativa, dalla temperatura e dalle condizioni ambientali. Le varianti sigillate (UU) trattengono il lubrificante in modo più efficace negli ambienti contaminati.
Q5: Come posso verificare che un cuscinetto a rulli incrociati sia stato installato correttamente?
Eseguire un controllo manuale della rotazione seguito dal funzionamento elettrico a bassa velocità e senza carico. Aumentare gradualmente la velocità e il carico monitorando eventuali rumori anomali, vibrazioni o aumento della temperatura. Eventuali irregolarità indicano potenziali problemi di installazione che richiedono un'indagine.
