Cuscinetto armonico integrato ad alta rigidità serie SHF(G).

Sia l'anello interno che quello esterno sono strutture integrali e l'installazione non ha praticamente alcun impatto sulle prestazioni, garantendo precisione di rotazione e coppia stabili. Sono molto facili da usare e adatti a varie serie di riduttori armonici SHF.

Contattaci

PRECEDENTE：Cuscinetto riduttore ad alta rigidità CSF G SUCCESSIVO：Cuscinetti a rulli incrociati XSU

Descrizione
Specifiche
Contattaci

Caratteristiche del prodotto
Cuscinetti di supporto rigidi personalizzabili ad alta precisione e ad alta capacità di carico.

Vantaggi SHF(G):
Caratterizzato da elevata capacità di coppia, elevata rigidità, elevata precisione di posizionamento, elevata precisione di rotazione, alta efficienza, elevata stabilità, dimensioni ultra ridotte e peso ultra leggero.

Ampie applicazioni
Automazione industriale e giunti di bracci robotici, robot umanoidi, apparecchiature di produzione di semiconduttori LCD, apparecchiature fotovoltaiche, strumenti ottici, macchine utensili di precisione e vari altri campi.

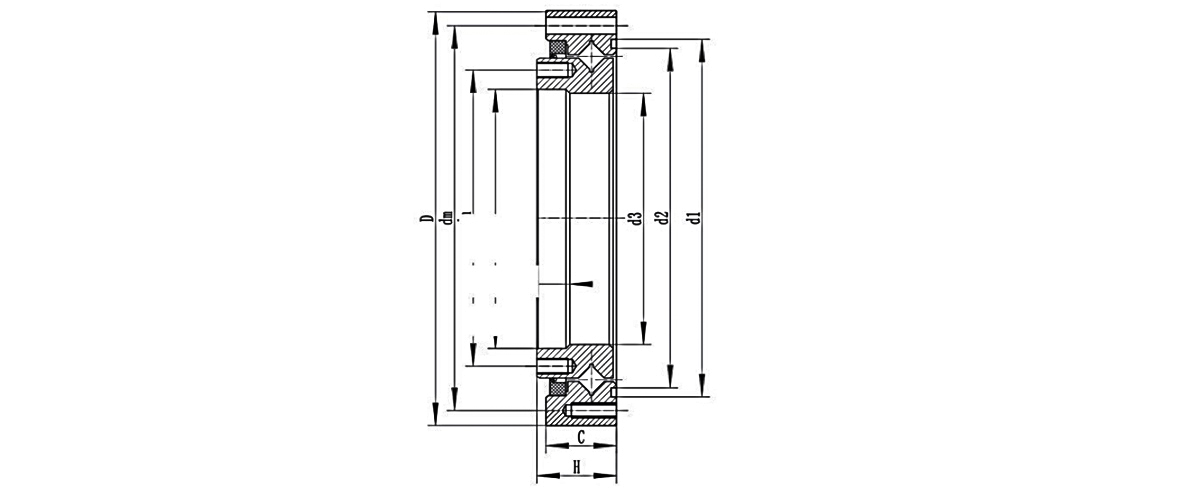

Tipo di cuscinetto	Dimensione totale(mm)						Dimensioni del foro di installazione (PCD e SPECIFICHE)				Indice di carico di base		Peso
	Dimensione totale(mm)						Dimensioni del foro di installazione (PCD e SPECIFICHE)				Cr	Cor	Peso
	D	d	d3	B	C	H	dm		d.n		KN	KN	kg
SHF-14	70	38	35.6	13.7	14.1	15.1	64	8-φ3,5	44	12-M3	5.9	6.8	0.25
SHF-17	80	47	44.2	16.4	16	17	74	12-φ3.4	54	20-M3	9.8	13.5	0.37
SHF-20	90	54	51.3	17.5	17.5	18.5	84	12-φ3,5	62	16-M3	18.5	25.6	0.48
SHF-25	110	67	64.2	19.7	18.7	20.7	102	12-φ4,5	77	16-M4	20.6	28.9	0.76
SHF-32	142	88	84	23.4	23.4	24.4	132	12-φ5,5	100	16-M5	29.8	46.3	1.65
SHF-40	170	108	106	28.5	29	30	158	12-φ6,5	122	16-M6	45.6	70.5	2.68
SHF-50	214	135	129	34.5	34	36	200	12-φ9	154	16-M8	75.2	147.8	5.11
