Nel mondo dei collegamenti meccanici, l'umile cuscinetto dell'estremità dell'asta, spesso indicato come cuscinetto sferico, è l'eroe non celebrato che consente il movimento controllato compensando il disallineamento. Tuttavia, non tutte le estremità delle aste sono uguali. Quando un'applicazione richiede capacità di carico, stabilità termica e affidabilità eccezionali, la scelta di un modello specifico diventa fondamentale. Il Cuscinetto TAGLIAJ12 è un'opzione eccezionale nella categoria delle estremità stelo della serie in pollici. Questa guida fornisce un approfondito approfondimento tecnico sul motivo per cui questo particolare modello, con le sue superfici di contatto scorrevoli acciaio su acciaio e la robusta struttura in acciaio al carbonio, è la scelta preferita per gli ingegneri che devono affrontare condizioni operative estreme in settori come macchine edili, imballaggi e automazione industriale.

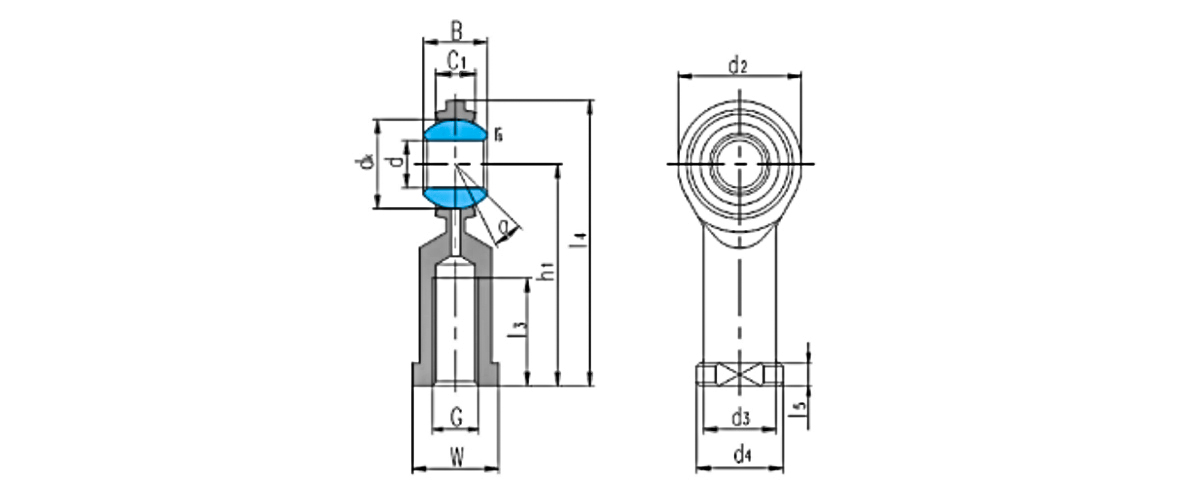

Definizione del SIZJ12: specifiche e dimensioni principali

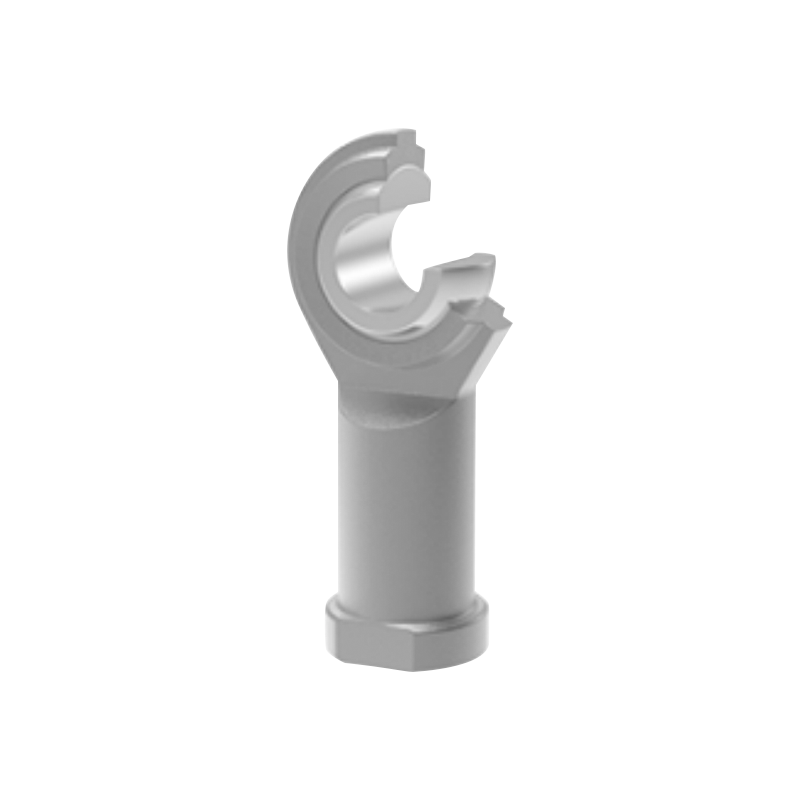

Prima di esplorarne i vantaggi prestazionali, è essenziale comprendere i parametri fisici e meccanici che definiscono questo cuscinetto. La SIZJ12 è un'estremità dell'asta con filettatura femmina, che la distingue dalle varianti con filettatura maschio e determina il modo in cui si integra in un assieme. Presenta una filettatura 1/2-20 UNF, che lo rende compatibile con i dispositivi di fissaggio imperiali standard. Il design acciaio su acciaio, in cui sia la sfera che la pista sono realizzate in acciaio al carbonio temprato, offre una combinazione unica di elevata capacità di carico e resistenza all'usura. Di seguito è riportata una ripartizione dettagliata delle sue dimensioni e valutazioni critiche.

Il coefficiente di carico dinamico di 28 kN costituisce un punto di riferimento elevato per questa classe di dimensioni, e il coefficiente di carico statico è altrettanto impressionante. Questi dati confermano che il SIZJ12 non è semplicemente un componente passivo ma un elemento strutturale in grado di resistere a forze significative in esigenti sistemi di controllo del movimento.

Valori di carico e robustezza meccanica: il punto di riferimento di 28 kN

Il Capacità di carico SIZJ12 28 kN non è un numero arbitrario; è il risultato di meticolosi calcoli ingegneristici che tengono conto della geometria del cuscinetto, delle proprietà dei materiali e del trattamento termico. Questo coefficiente di carico dinamico (C) indica il carico sotto il quale il cuscinetto può raggiungere una durata minima di 100.000 cicli di oscillazione in condizioni ideali. Per le applicazioni che comportano carichi ciclici, come i bracci robotici nell'automazione o i giunti articolati delle macchine edili, la capacità di sostenere carichi dinamici di 28 kN significa che il cuscinetto può funzionare in modo affidabile in attività come il sollevamento, la spinta o l'inclinazione di componenti pesanti.

Capacità di carico statico e margini di sicurezza

Il coefficiente di carico statico (C0) per il SIZJ12 è notevolmente più elevato, spesso superiore a 35 kN, il che fornisce un generoso margine di sicurezza per i carichi d'urto che si verificano frequentemente nei macchinari pesanti. Per un tipico cuscinetto di estremità dello snodo utilizzato in a cuscinetto terminale per macchine edili scenario, ad esempio il collegamento dello sterzo di una pala gommata, i picchi di carico istantanei possono superare il carico operativo medio di un fattore 2 o 3. La capacità del SIZJ12 di assorbire tali picchi senza deformazione permanente garantisce l'integrità dell'intero sistema di collegamento. Di seguito una rappresentazione comparativa delle capacità di carico.

Il SIZJ12 appartiene alla famiglia dei cuscinetto estremità stelo femmina componenti, caratterizzati da una filettatura interna che accetta un perno o un'asta maschio. La filettatura specifica 1/2-20 UNF è una filettatura Unified Fine con 20 fili per pollice. Questo passo fine offre numerosi vantaggi meccanici rispetto alle filettature grosse: migliore risoluzione di regolazione, area di sollecitazione di trazione più elevata e resistenza superiore all'allentamento sotto vibrazione. Per i sistemi di automazione in cui le regolazioni precise della lunghezza dell'asta sono fondamentali o per le apparecchiature di imballaggio soggette a vibrazioni cicliche continue, la filettatura sottile garantisce che l'impostazione rimanga stabile nel tempo.

Quando si sceglie tra estremità stelo femmina e maschio, la scelta spesso dipende dall'architettura dell'assemblaggio. Le estremità asta femmina come SIZJ12 vengono generalmente utilizzate quando il punto di attacco richiede una forcella o una staffa con foro passante, fornendo una connessione pulita e compatta. Il Cuscinetto SIZJ12 è disponibile anche in una variante con filettatura sinistra, denominata SILZJ12, per applicazioni che richiedono regolazioni del tenditore. La decisione tra Filettatura sinistra SIZJ12 vs SILZJ12 è dettata dalla necessità di serraggio in senso orario o antiorario durante il montaggio o la manutenzione.

Forza e coinvolgimento del thread

Con una filettatura 1/2-20 UNF, il SIZJ12 fornisce un elevato grado di resistenza all'innesto della filettatura, essenziale quando il cuscinetto viene utilizzato come elemento portante in tensione. L'area di sollecitazione a trazione di una filettatura 1/2-20 UNF è di circa 0,1599 pollici quadrati, che si traduce in una capacità di carico di prova superiore a 30 kN per i perni in acciaio standard, corrispondente effettivamente al coefficiente di carico statico del cuscinetto. Questo equilibrio garantisce che il thread non diventi l'anello più debole del collegamento.

Una delle domande più frequenti sul SIZJ12 riguarda il suo comportamento in ambienti termici elevati. Norma cuscinetto estremità stelo per applicazioni ad alta temperatura devono fare i conti con l’espansione termica, la degradazione del lubrificante e i potenziali cambiamenti nella durezza del materiale. Il SIZJ12, con la sua struttura interamente in acciaio, gestisce queste sfide eccezionalmente bene. Il coefficiente di dilatazione termica per l'acciaio al carbonio temprato è di circa 11–13 µm/m·°C, il che significa che a un differenziale di temperatura di 150°C, la variazione dimensionale in un diametro esterno di 30 mm è inferiore a 0,06 mm, ben entro i limiti di gioco tipici.

Strategia di lubrificazione per il caldo estremo

Sebbene la coppia scorrevole acciaio su acciaio possa funzionare senza lubrificazione per brevi periodi, prestazioni ottimali in ambienti ad alta temperatura richiedono un attento regime di lubrificazione. I grassi per alte temperature a base di poliurea o oli sintetici addensati con PTFE mantengono la loro viscosità fino a 180°C e possono essere applicati attraverso il raccordo di lubrificazione fornito. Per applicazioni che superano i 200°C, si consigliano lubrificanti solidi come il bisolfuro di molibdeno (MoS2) o la grafite. Questa adattabilità rende il SIZJ12 una scelta versatile per forni, carrelli di forni e collegamenti del vano motore dove le temperature fluttuano notevolmente.

Dati chiave sulle prestazioni termiche: il SIZJ12 è stato convalidato in funzionamento continuo a temperature ambiente di 180°C con grasso appropriato per alte temperature, mostrando un aumento inferiore al 5% del gioco radiale dopo 5.000 cicli di oscillazione, dimostrando un'eccellente stabilità termica e resistenza all'usura.

La versatilità del Cuscinetto SIZJ12 lo rende un punto fermo in molteplici settori industriali. Ciascuna applicazione sfrutta aspetti diversi del proprio portafoglio di prestazioni.

Macchine edili e attrezzature pesanti

Nel regno di cuscinetto terminale per macchine edili , il SIZJ12 viene spesso specificato per i collegamenti dello sterzo, le barre stabilizzatrici e i supporti dei cilindri. I requisiti chiave qui sono l'elevata resistenza agli urti e la capacità di resistere alla contaminazione da polvere e detriti. Il design acciaio su acciaio tollera in una certa misura l'ingresso di particolato e le superfici temprate resistono all'abrasione causata dalla sabbia e dalla polvere di cemento. Un tipico escavatore utilizza dozzine di cuscinetti a snodo nei suoi collegamenti idraulici e meccanici, rendendo l'affidabilità una priorità assoluta per gli operatori della flotta.

Automazione e Sistemi Robotizzati

In cuscinetto dell'estremità dell'asta di automazione applicazioni, precisione e ripetibilità sono fondamentali. I bracci robotici, le unità pick-and-place e i veicoli a guida automatizzata (AGV) utilizzano le estremità delle aste per collegare gli attuatori ai giunti. L'elevata precisione del foro SIZJ12 e del diametro esterno (tolleranze ISO H7/h6) garantisce un gioco minimo, che si traduce in un posizionamento accurato. Ad esempio, in un collegamento servoazionato di una linea di confezionamento, la coppia di attrito costante del cuscinetto consente al servomotore di funzionare entro i parametri di controllo ad anello chiuso senza picchi di coppia imprevisti.

Macchinari per l'industria dell'imballaggio

Il cuscinetto per l'industria dell'imballaggio spesso si trova ad affrontare ritmi ciclici elevati e procedure di lavaggio intermittenti. Sebbene il SIZJ12 non sia resistente alla corrosione per impostazione predefinita (essendo acciaio al carbonio), molti ingegneri di imballaggio lo specificano in aree protette dall'umidità diretta o applicano un rivestimento resistente alla corrosione. La sua capacità di gestire l'oscillazione ad alta velocità nelle ganasce di sigillatura della pellicola o nei meccanismi di piegatura del cartone lo rende una scelta popolare, soprattutto se combinato con sistemi di lubrificazione automatizzati che garantiscono prestazioni costanti per milioni di cicli.

Scegliere il giusto Cuscinetto SIZJ12 implica qualcosa di più della semplice corrispondenza delle dimensioni. Gli ingegneri devono valutare una combinazione di carico, velocità, temperatura e fattori ambientali. La seguente lista di controllo delinea i parametri critici da considerare.

• Profilo di carico: Determinare il carico dinamico equivalente (P) in base alle forze radiali e assiali effettive. Per i carichi combinati, utilizzare la relazione P = X·Fr Y·Fa, dove X e Y sono i fattori forniti nel catalogo dei cuscinetti. Assicurarsi che P sia inferiore al coefficiente di carico dinamico di 28 kN per la durata desiderata.
• Frequenza di oscillazione: Per le applicazioni ad alta frequenza, considerare il calore di attrito generato. I cuscinetti acciaio su acciaio possono gestire velocità di scorrimento fino a 2 m/s con una corretta lubrificazione. A frequenze più elevate, prendere in considerazione la lubrificazione o il raffreddamento forzato.
• Inviluppo della temperatura: Per il funzionamento continuo superiore a 120°C, selezionare un grasso per alte temperature e verificare che i materiali dell'alloggiamento abbiano coefficienti di dilatazione termica compatibili per evitare perdite di precarico.
• Sigillatura ambientale: In ambienti polverosi o umidi, prendere in considerazione l'aggiunta di stivali protettivi o la specificazione del cuscinetto con un rivestimento resistente alla corrosione. Il SIZJ12 stesso non include guarnizioni, quindi potrebbe essere necessaria una sigillatura esterna.
• Requisiti di disallineamento: Il SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Verifica tramite calcolo

Per illustrare il processo di selezione, si consideri un collegamento di un'attrezzatura da costruzione con un carico radiale di picco di 22 kN e una componente di carico assiale di 6 kN. Utilizzando i fattori di carico per uno snodo sferico (X=1, Y=2,5 per acciaio su acciaio), il carico dinamico equivalente P = 1·22 2,5·6 = 37 kN. Ciò supera la valutazione dinamica di 28 kN, indicando che sarebbero necessari un cuscinetto più grande o una riduzione del carico assiale. Ciò dimostra l'importanza di un'accurata analisi del carico per prevenire guasti prematuri.

Analisi comparativa: SIZJ12 rispetto ad altre teste a snodo della serie in pollici

Sebbene il SIZJ12 sia un cuscinetto ad alte prestazioni, è utile capire come si confronta con le altre teste a snodo comuni della serie in pollici, in particolare in termini di capacità di carico e dimensioni della filettatura. La tabella seguente fornisce una panoramica comparativa all'interno della stessa famiglia.

Questo confronto evidenzia che il SIZJ12 occupa una via di mezzo equilibrata nella famiglia della serie in pollici, offrendo un coefficiente di carico dinamico di 28 kN che è sostanzialmente superiore rispetto al più piccolo SIZJ10 pur essendo più compatto del SIZJ14. Ciò lo rende una scelta ottimale per le applicazioni in cui i vincoli di spazio precludono l'uso di un cuscinetto più grande, ma i requisiti di carico superano le capacità delle alternative più piccole.

Manutenzione e ottimizzazione della durata utile

Per ottenere la massima durata utile dal SIZJ12, è essenziale una strategia di manutenzione proattiva. Il design acciaio su acciaio, pur essendo robusto, beneficia di rilubrificazione e ispezione regolari.

Intervalli di lubrificazione

Per le tipiche applicazioni industriali che operano con carichi e velocità moderati, si consiglia la rilubrificazione ogni 100-200 ore di funzionamento. Nelle macchine edili pesanti soggette a carichi elevati e detriti, questo intervallo può essere ridotto a 40–50 ore. Il cuscinetto include un ingrassatore per una facile rilubrificazione e per la maggior parte delle applicazioni si consiglia l'uso di un grasso EP (pressione estrema) di alta qualità con una viscosità dell'olio base ISO VG 150–220.

Monitoraggio dell'usura

Il monitoraggio del gioco radiale è il metodo più efficace per valutare le condizioni di uno snodo sferico acciaio su acciaio. Man mano che il cuscinetto si usura, il gioco aumenta gradualmente. Una volta che il gioco radiale supera 0,15 mm (che è circa 2–3 volte il gioco iniziale di 0,05–0,08 mm), il cuscinetto deve essere sostituito per evitare perdita di precisione e maggiori carichi di impatto sui componenti adiacenti. Questa progressione misurabile dell'usura consente la manutenzione pianificata, riducendo i tempi di fermo macchina non pianificati.

Domande frequenti (FAQ)

D1: Cosa significa la designazione "SIZJ12" in termini di tipo e dimensione del cuscinetto?

Il "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: Il SIZJ12 può essere utilizzato in ambienti subacquei o altamente corrosivi?

No, il SIZJ12 standard è realizzato in acciaio al carbonio e non è resistente alla corrosione. Per ambienti marini o chimici, è necessario specificare le varianti in acciaio inossidabile o con rivestimento anticorrosione. In alternativa, è possibile utilizzare una sigillatura esterna o una guaina protettiva per proteggere il cuscinetto dall'umidità, ma la soluzione preferibile è selezionare fin dall'inizio un cuscinetto con materiale resistente alla corrosione.

Q3: Qual è la differenza tra SIZJ12 e SILZJ12?

Il primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

D4: In che modo il SIZJ12 gestisce i carichi d'urto comuni nelle macchine edili?

Il SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5: SIZJ12 è adatto per applicazioni rotanti ad alta velocità?

No, i cuscinetti per estremità snodo sono progettati principalmente per movimenti oscillatori o inclinati, non per rotazione continua. La velocità di scorrimento in uno snodo sferico dovrebbe generalmente essere mantenuta al di sotto di 2 m/s. Per le applicazioni rotanti ad alta velocità, un cuscinetto volvente convenzionale sarebbe più appropriato.

Q6: Quale lubrificazione è consigliata per il SIZJ12 alle alte temperature?

Per temperature fino a 120°C è accettabile un grasso EP standard a base di litio. Per temperature comprese tra 120°C e 200°C si consiglia un grasso sintetico con addensante in poliurea o PTFE e un olio base ad alta viscosità. Al di sopra dei 200°C, i lubrificanti solidi come MoS2 o grafite dovrebbero essere applicati direttamente sulle superfici di scorrimento.
