I cuscinetti a rulli conici incrociati rappresentano un progresso significativo nell'ingegneria meccanica, offrendo precisione e capacità di carico senza precedenti per applicazioni industriali esigenti. Questi componenti sofisticati combinano i vantaggi dei cuscinetti a rulli incrociati e dei design conici, creando una soluzione che soddisfa i complessi requisiti dei macchinari moderni.
L'appello fondamentale di cuscinetti a rulli conici risiede nella loro capacità di supportare simultaneamente carichi radiali e assiali combinati, pur mantenendo un'eccezionale precisione di rotazione. Quando questi principi vengono integrati con una configurazione incrociata, il risultato è un sistema di cuscinetti in grado di gestire condizioni di carico estreme preservando le tolleranze strette essenziali per le applicazioni rotanti di precisione.
Settori che vanno dalla produzione di semiconduttori all'assemblaggio di componenti aerospaziali fanno sempre più affidamento su questi cuscinetti per garantire la qualità dei prodotti e l'affidabilità delle apparecchiature. Le specifiche di precisione dei cuscinetti a rulli conici incrociati li rendono indispensabili per le applicazioni in cui anche un microscopico disallineamento può compromettere l'efficienza operativa o la qualità del prodotto.
Un cuscinetto a rulli conici incrociati è costituito da quattro elementi principali che lavorano in armonia coordinata: la pista esterna, la pista interna, i rulli conici e il gruppo gabbia. Ogni componente è progettato con meticolosa precisione per garantire una distribuzione ottimale del carico e un attrito minimo.
La pista esterna presenta una superficie angolata con precisione che corrisponde all'angolo conico dei rulli, generalmente compreso tra 10 e 25 gradi a seconda dei requisiti dell'applicazione. Questa geometria consente al cuscinetto di accettare carichi che si avvicinano all'asse di rotazione, cosa che lo distingue dai tradizionali design a rulli cilindrici.
La geometria della pista interna rispecchia la configurazione della pista esterna ma è spesso incorporata in una struttura di alloggiamento unificata. Questo design riduce il numero di componenti separati che richiedono l'allineamento, semplificando così l'installazione e migliorando l'affidabilità del sistema.
I rulli conici stessi rappresentano un'innovazione fondamentale nella progettazione dei cuscinetti. A differenza dei rulli cilindrici che distribuiscono il carico in modo uniforme su tutta la loro lunghezza, i rulli conici concentrano il carico in modo controllato massimizzando l'efficienza dello stress da contatto.
L'angolo di conicità dei singoli rulli varia generalmente da 10 a 25 gradi, accuratamente selezionato in base allo specifico profilo di carico previsto durante il funzionamento. Un angolo di rastremazione più basso fornisce una migliore capacità di carico radiale, mentre angoli più ripidi migliorano la capacità di movimentazione del carico assiale.
| Angolo conico | Capacità di carico radiale | Capacità di carico assiale | Applicazione tipica |
|---|---|---|---|
| 10 gradi | Molto alto | Moderato | Supporto mandrino verticale |
| 15 gradi | Alto | Alto | Supporto del carico bilanciato |
| 20 gradi | Moderato | Molto alto | Carico dominante sulla spinta |
In una configurazione conica incrociata, più anelli dei cuscinetti sono disposti in modo che gli assi dei rulli conici si incrocino in un punto comune. Questa disposizione geometrica offre numerosi vantaggi critici rispetto ai tradizionali design dei cuscinetti sovrapposti.

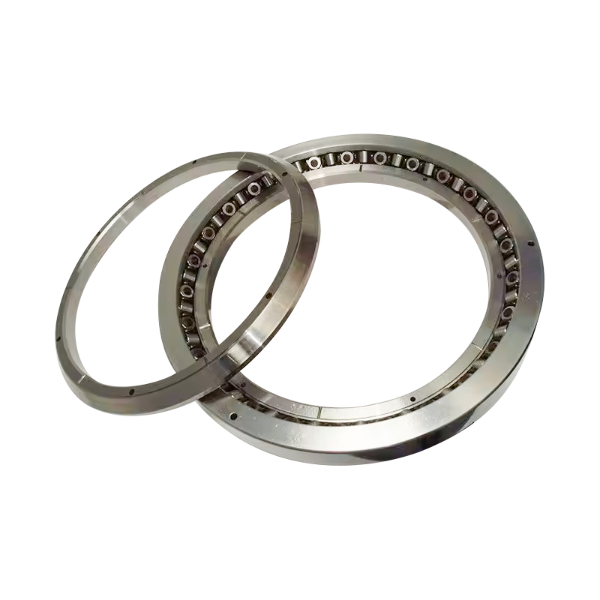

Il Cuscinetto XRT060-NT rappresenta uno standard ampiamente adottato nella categoria dei cuscinetti a conicità incrociata, offrendo una combinazione equilibrata di efficienza dimensionale e capacità di carico. Comprenderne i parametri dimensionali è essenziale per una corretta selezione e integrazione nei sistemi di precisione.
Il dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
Il static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
Il XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
La selezione della qualità di precisione influenza direttamente la precisione di rotazione e le tolleranze di eccentricità consentite. Il grado P4 mantiene tipicamente il runout radiale entro 0,005 millimetri, mentre il grado P2 riduce questa tolleranza a circa 0,002 millimetri.
Negli ambienti delle macchine utensili a controllo numerico, cuscinetto a rulli conici incrociati i sistemi consentono fasi di posizionamento di precisione per ottenere la ripetibilità di posizionamento essenziale per una produzione di alta qualità. Le applicazioni delle tavole CNC sottopongono i cuscinetti a carichi multidirezionali complessi, tra cui la distribuzione del peso verticale, le forze di taglio orizzontali e i momenti di rotazione derivanti dallo squilibrio del mandrino.
Il crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Le applicazioni dei robot industriali rappresentano uno dei casi di utilizzo dei cuscinetti più impegnativi nella produzione moderna. I cuscinetti di rotazione dei robot devono supportare il peso combinato di gruppi di effettori finali, dispositivi di cambio utensile e pezzi da lavorare, mantenendo al tempo stesso una precisione di posizionamento angolare precisa durante milioni di cicli operativi.
Una tipica applicazione di rotazione di un robot industriale potrebbe sottoporre un cuscinetto a carichi radiali superiori a 50.000 Newton combinati con carichi assiali che raggiungono i 30.000 Newton, applicati simultaneamente durante il movimento multiasse. I design con conicità incrociata gestiscono questi complessi modelli di carico in modo più efficace rispetto alle alternative tradizionali, con conseguente maggiore durata dei cuscinetti e migliore ripetibilità di posizionamento.
I sistemi di imaging medicale come gli scanner per tomografia computerizzata e le apparecchiature per imaging a risonanza magnetica utilizzano cuscinetti di precisione nei meccanismi di rotazione del portale. Queste applicazioni richiedono un'eccezionale fluidità di rotazione, variazioni minime di eccentricità e prestazioni affidabili su intervalli operativi prolungati senza manutenzione.
Il stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Le apparecchiature per la movimentazione dei wafer, le macchine litografiche e gli strumenti metrologici di precisione si affidano ai cuscinetti a rulli conici incrociati per la loro eccezionale capacità di carico del momento e precisione di rotazione. Queste applicazioni spesso operano in camere ad ambiente controllato dove la stabilità della temperatura è fondamentale e i metodi di lubrificazione tradizionali si rivelano inadeguati.
Il precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
Il distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Aspetto prestazionale | Incrociato rastremato | Cilindrico incrociato |
|---|---|---|
| Capacità di carico assiale | Eccellente | Limitato |
| Momento di gestione del carico | Superiore | Bene |
| Capacità di carico radiale | Alto | Molto alto |
| Intervallo di temperatura operativa | da -40 a 120°C | da -40 a 100°C |
| Complessità di regolazione del precarico | Moderato | Semplice |
| Costo per unità | Moderato | Più in basso |
Il design dei rulli cilindrici concentra il carico su tutta la lunghezza del rullo, creando una linea di contatto che distribuisce le forze in modo uniforme. Questa geometria offre la massima rigidità radiale per unità di dimensione, rendendo le configurazioni cilindriche ideali per applicazioni dominate da carichi puramente radiali.
Le configurazioni dei rulli conici stabiliscono modelli di contatto puntiforme che concentrano il carico sulle estremità dei rulli, quindi distribuiscono questo carico attraverso la geometria conica verso il centro del cuscinetto. Questa disposizione sacrifica una parte della capacità di carico radiale per ottenere caratteristiche superiori di gestione del carico assiale e del momento.
Gli ingegneri dovrebbero selezionare configurazioni con rastremazione incrociata quando le applicazioni coinvolgono componenti assiali significativi, carichi a sbalzo o modelli di carico multidirezionali complessi. I design cilindrici incrociati si rivelano più economici quando prevale il carico radiale e i componenti assiali rimangono minimi.
Il precarico rappresenta una forza di compressione attentamente controllata applicata ai componenti del cuscinetto prima del carico operativo. Questa tecnica elimina il gioco interno e stabilisce una distribuzione del carico prevedibile che migliora la rigidità, riduce il rumore e migliora la fluidità di rotazione.
Nei sistemi di cuscinetti a rulli conici incrociati, la regolazione del precarico influenza direttamente diversi parametri prestazionali critici, tra cui rigidità radiale, eccentricità assiale, stabilità termica e generazione di rumore. Per ottenere un precarico ottimale è necessario bilanciare obiettivi concorrenti: precarico sufficiente a garantire precisione e rigidità, ma non così tanto da compromettere la durata del cuscinetto a causa di eccessive sollecitazioni interne.
Il XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Un precarico eccessivo accelera l'usura dei cuscinetti a causa della fatica del materiale indotta dalle sollecitazioni. L'esperienza del settore suggerisce che valori di precarico superiori al 50% del coefficiente di carico dinamico dovrebbero essere applicati solo in applicazioni in cui la riduzione del rumore o il miglioramento della rigidità giustificano la riduzione della durata del cuscinetto.
Il bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
L'analisi del carico dovrebbe riguardare i carichi di punta, i carichi medi e i modelli di carico ciclici. Un'applicazione di una macchina utensile potrebbe subire un carico radiale continuo di 20.000 Newton con forze di picco occasionali che raggiungono i 45.000 Newton durante sequenze di decelerazione rapida.
La selezione del grado di precisione dipende dai requisiti di precisione di rotazione stabiliti dall'applicazione. I mandrini di rettifica, le apparecchiature per l'imaging medicale e gli strumenti per la produzione di semiconduttori richiedono prestazioni di grado P2, mentre i macchinari industriali standard spesso funzionano adeguatamente con le classificazioni P4.
I gradi di precisione più elevati comportano un aumento del prezzo ma offrono una precisione superiore che può rivelarsi essenziale per mantenere la qualità del prodotto o le prestazioni delle apparecchiature in applicazioni sensibili.
La scelta della strategia di precarico richiede il bilanciamento tra riduzione del rumore, aumento della rigidità e considerazioni sulla durata dei cuscinetti. Le applicazioni che privilegiano il funzionamento regolare e la precisione del posizionamento utilizzano generalmente strategie di precarico della molla che mantengono una forza costante per tutta la durata del cuscinetto.
I materiali per cuscinetti standard funzionano adeguatamente per temperature industriali tipiche che vanno da meno 40 a 100 gradi Celsius. Le applicazioni che richiedono intervalli di temperatura estesi o ambienti corrosivi possono richiedere la selezione di materiali speciali, inclusi componenti in ceramica o acciaio inossidabile.
La scelta finale dei cuscinetti richiede un'analisi costi-benefici che confronti la spesa dei cuscinetti con gli intervalli di servizio previsti, i requisiti di manutenzione e il valore di mitigazione del rischio. Un cuscinetto che rappresenta il 5% del costo totale delle apparecchiature potrebbe giustificare specifiche premium se elimina i tempi di inattività che incidono sulle operazioni di produzione ad alto valore.
Il successo dell'installazione dei cuscinetti inizia con una meticolosa preparazione della superficie. Le superfici di montaggio devono essere pulite per rimuovere tutti i contaminanti e i componenti dei cuscinetti devono essere ispezionati per eventuali danni o difetti di spedizione prima dell'installazione.
Una volta posizionati i cuscinetti, l'applicazione del precarico deve procedere con attenzione utilizzando attrezzature calibrate. I sistemi di precarico delle molle devono essere verificati per fornire le forze specificate attraverso test di misurazione del carico prima del funzionamento.
La regolazione del precarico basata sugli spessori richiede un calcolo accurato dello spessore del pacco di spessori per ottenere i valori di precarico desiderati. Ciascuna dimensione e configurazione di cuscinetto presenta requisiti di spaziatura unici che devono essere calcolati individualmente.
Le nuove installazioni di cuscinetti beneficiano di un periodo di rodaggio graduale in cui i carichi aumentano progressivamente prima di raggiungere i livelli operativi completi. Questo approccio consente ai componenti dei cuscinetti di stabilizzarsi nelle posizioni ottimali e di distribuire uniformemente l'eventuale usura iniziale sugli elementi volventi.
I periodi di lucidatura in genere si estendono da 8 a 24 ore a seconda della gravità dell'applicazione. Durante la lucidatura, gli operatori devono monitorare la temperatura, il rumore e le vibrazioni dei cuscinetti per identificare potenziali problemi di installazione prima che inizi il funzionamento a pieno carico.
Il monitoraggio regolare delle condizioni prolunga la durata operativa dei cuscinetti e previene guasti catastrofici. L'analisi delle vibrazioni, l'andamento della temperatura e il monitoraggio acustico forniscono un allarme tempestivo sul degrado dei cuscinetti.
I cuscinetti conici incrociati utilizzano più set di rulli conici disposti ad angoli incrociati per creare un gruppo di cuscinetti unificato in grado di accettare carichi sostanziali da qualsiasi direzione radiale o assiale. I tradizionali cuscinetti a contatto angolare utilizzano tipicamente elementi volventi a sfere e possono accettare carichi solo entro intervalli angolari limitati. I design conici incrociati distribuiscono i carichi in modo più uniforme e forniscono una capacità di carico del momento superiore con fattori di forma più compatti.
Un precarico insufficiente consente un gioco interno dei cuscinetti che consente agli elementi volventi di cambiare posizione durante i cambiamenti di carico, creando schemi distinti di generazione di clic o rumore. Il precarico ottimale elimina questo gioco mantenendo il contatto controllato degli elementi volventi, garantendo un funzionamento regolare e silenzioso. Tuttavia, un precarico eccessivo genera calore indotto dall'attrito e accelera l'usura dei cuscinetti, provocando infine un aumento del rumore man mano che si sviluppa l'affaticamento del materiale.
La durata operativa dei cuscinetti dipende sostanzialmente dai carichi applicativi, dall'entità del precarico, dalla temperatura operativa e dalla qualità della lubrificazione. In condizioni di carico moderate con una manutenzione adeguata, i cuscinetti conici incrociati raggiungono generalmente da 50.000 a 200.000 ore di funzionamento. Le applicazioni ad alto stress potrebbero ridurre questo intervallo da 10.000 a 50.000 ore, mentre le applicazioni gestite attentamente con carico leggero possono estendere la durata di servizio oltre 300.000 ore.
Le applicazioni con orientamento verticale richiedono strategie di precarico modificate perché la gravità applica continuamente il carico attraverso i componenti del cuscinetto. Il precarico del peso diventa poco pratico e i progettisti in genere utilizzano sistemi di precarico della molla che mantengono la forza costante indipendentemente dagli effetti gravitazionali. Anche la dilatazione termica deve ricevere un'attenta considerazione nelle applicazioni verticali per evitare un precarico eccessivo dei cuscinetti durante i cambiamenti di temperatura.
Un precarico inadeguato determina un gioco interno eccessivo, con conseguente generazione di rumore, maggiore eccentricità e ridotta rigidità. Un precarico eccessivo accelera l'affaticamento degli elementi volventi e può causare la scheggiatura delle piste già dopo poche ore di funzionamento. Le procedure di installazione dovrebbero sempre seguire esattamente le specifiche del produttore e le misurazioni di verifica dovrebbero confermare l'entità del precarico prima della messa in funzione dell'apparecchiatura.
I cuscinetti conici incrociati standard funzionano in modo affidabile da meno 40 a 120 gradi Celsius a seconda delle proprietà del lubrificante. Le applicazioni a temperature estese richiedono materiali e lubrificanti speciali. I cuscinetti per alte temperature potrebbero utilizzare elementi volventi in ceramica accoppiati con lubrificanti sintetici classificati per un funzionamento da 150 a 200 gradi. Le applicazioni a bassa temperatura richiedono grassi specializzati che mantengano la scorrevolezza in condizioni di freddo estremo.
Il monitoraggio delle condizioni dei cuscinetti impiega molteplici tecniche complementari tra cui l'analisi delle vibrazioni per rilevare difetti superficiali degli elementi volventi, il monitoraggio della temperatura per identificare aumenti di attrito, il rilevamento delle emissioni acustiche per rilevare cricche incipienti e l'analisi dell'olio nei sistemi lubrificati per identificare la generazione di particelle di usura. Stabilire le impronte di riferimento durante il normale funzionamento consente di rilevare sottili modelli di degrado prima che il cedimento dei cuscinetti diventi imminente.
Le particelle contaminanti che entrano nei gruppi di cuscinetti agiscono come agenti abrasivi che accelerano l'usura della superficie delle piste e riducono drasticamente la durata operativa dei cuscinetti. Test di laboratorio dimostrano che la contaminazione da particelle può ridurre la durata dei cuscinetti del 50% o più. Una tenuta adeguata, ambienti di installazione puliti e una manutenzione regolare per impedire l'ingresso di polvere, umidità o altri contaminanti sono essenziali per preservare le prestazioni dei cuscinetti.
La selezione del metodo di lubrificazione dipende dalle velocità operative, dalle temperature e dai vincoli ambientali. La lubrificazione a grasso offre semplicità e richiede una manutenzione minima, adatta per applicazioni a velocità moderata. La lubrificazione ad olio consente una dissipazione del calore superiore per operazioni ad alta velocità e facilita il controllo della contaminazione attraverso i sistemi di filtraggio. Alcune applicazioni utilizzano la lubrificazione olio-aria che combina l'efficienza di erogazione dell'olio con un consumo minimo di fluido.
Una volta che i componenti dei cuscinetti subiscono scheggiature, crepe o un'usura significativa, la riparazione non si rivela né pratica né economica. I cuscinetti volventi sono progettati come sistemi sigillati e la sostituzione dei componenti interni sarebbe proibitivamente costosa. La pratica standard del settore prevede la sostituzione completa dei cuscinetti al rilevamento del guasto. La manutenzione preventiva e il monitoraggio delle condizioni rappresentano gli approcci più convenienti per gestire l'affidabilità dei cuscinetti ed evitare tempi di fermo imprevisti delle apparecchiature.
