Cuscinetti a rulli incrociati XSU

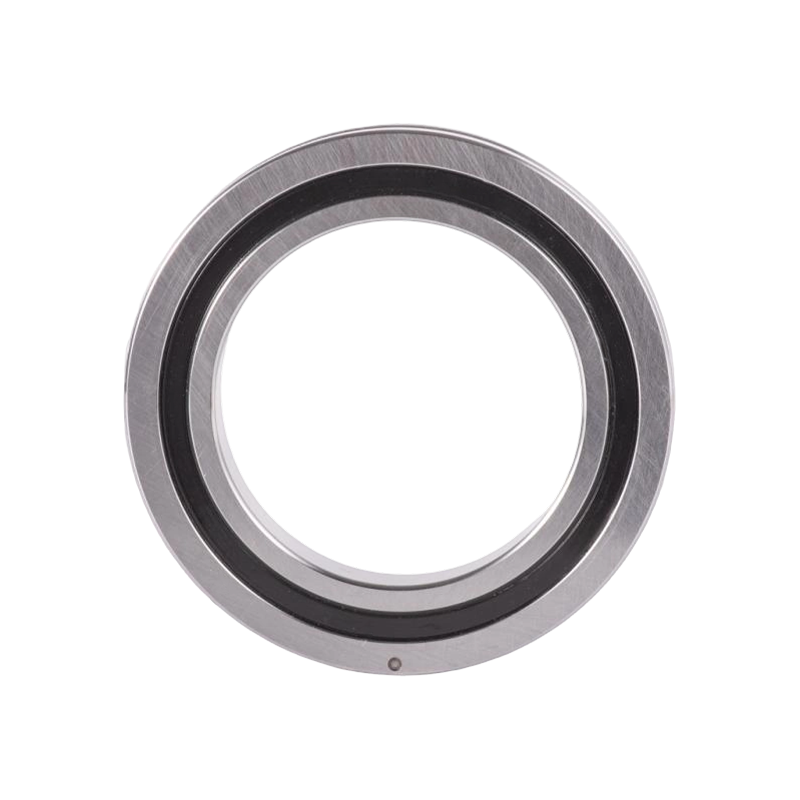

Cuscinetti a rulli incrociati XSU (anelli interni ed esterni integrati)

I cuscinetti a rulli incrociati XSU sono dotati di fori di montaggio lavorati integralmente sia sugli anelli interni che su quelli esterni, eliminando la necessità di flangia di montaggio e sedi di supporto aggiuntivo. La struttura integrata degli anelli interno ed esterno garantisce che l'installazione non abbia praticamente alcun impatto sulle prestazioni dei cuscinetti, garantendo precisione di rotazione e coppia in uscita stabili. Adatto per applicazioni in cui ruota l'anello esterno o quello interno.

Contattaci

PRECEDENTE：Cuscinetto armonico integrato ad alta rigidità serie SHF(G). SUCCESSIVO：Cuscinetto a rulli incrociati XU a coppia elevata

Descrizione
Specifiche
Contattaci

Caratteristiche strutturali
·Utilizza una struttura a rulli incrociati, con rulli cilindrici disposti verticalmente su una superficie di rotolamento con scanalatura a V a 90° separati da blocchi isolanti, consentendo il supporto simultaneo di carichi radiali, assiali e di coppia.
·Dimensioni compatte dell'anello interno ed esterno, con un design ultrasottile che si avvicina ai limiti della miniaturizzazione, combinando elevata rigidità con gradi di alta precisione P5, P4 e P2.

Applicazioni
Adatto per giunti e parti rotanti di robot industriali, tavole rotanti di centri di lavoro, piattaforme rotanti di precisione e apparecchiature di fascia alta in dispositivi medici, applicazioni militari e impianti di produzione di circuiti integrati.

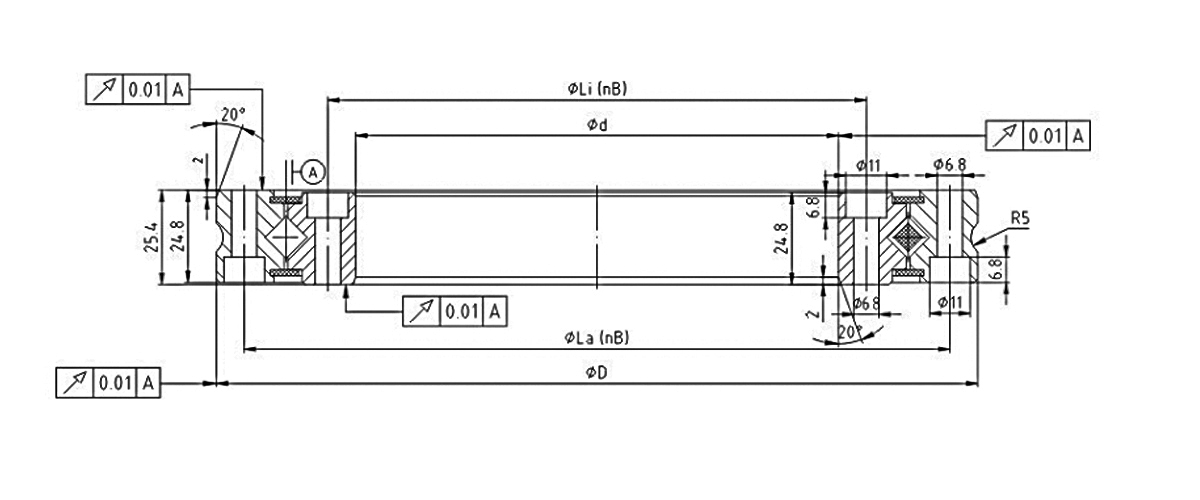

Cuscino n.	Dimensione base (mm)				Dimensioni del foro di montaggio (mm)			Indice di carico di base (Kn)				Peso
	Dimensione base (mm)				Dimensioni del foro di montaggio (mm)			Carico assiale		Carico radiale		Peso
	D	d	Di	da	La	Li	nB	Carico dinamico Ca	Carico statico del Coa	Carico dinamico Cr	Carico statico Cor	kg
XSU080168	205	130	174	159	190	145	12	66	240	42	119	3.3
XSU080188	225	150	194	179	210	165	16	71	275	46	133	3.7
XSU080218	255	180	224	208	240	195	20	77	315	49	154	4.3
XSU080258	295	220	264	249	280	235	24	84	375	54	182	5.1
XSU080318	355	280	324	309	340	295	28	93	465	59	223	6.3
XSU080398	435	360	404	389	420	375	36	106	590	68	285	7.8

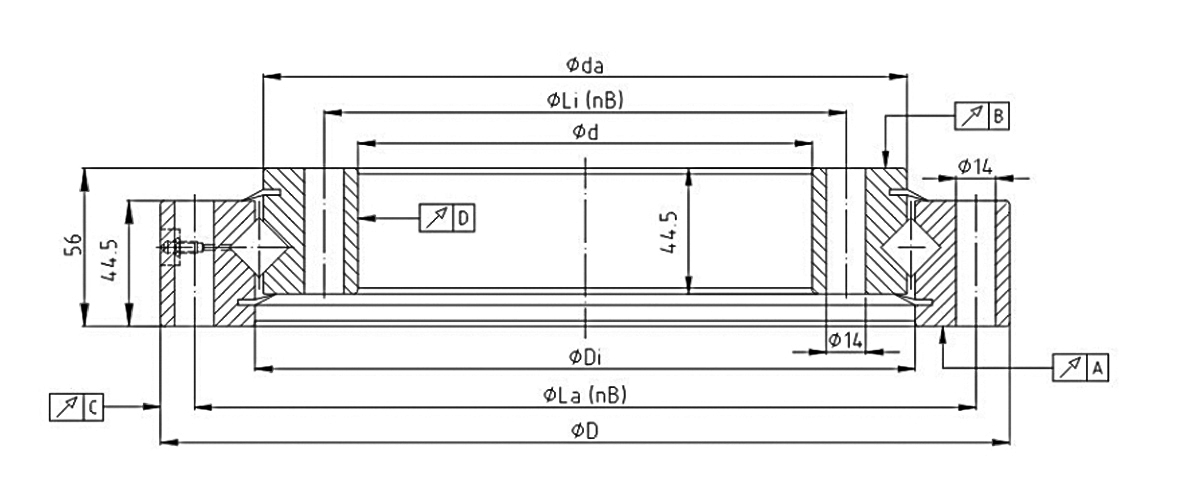

Cuscino n.	Dimensioni del foro di montaggio (mm)							Precisione di rotazione				Liquidazione interna	Peso
Cuscino n.	Da	d	La	nB	Li	Di	da	A	B	C	D	Precarica	kg
XSU140414	484	344	460	24	368	415	413	0.04	0.04	0.06	0.06	0,01-0,03	28
XSU140544	614	474	590	32	498	545	543	0.04	0.04	0.07	0.07	0,01-0,03	38
XSU140644	714	574	690	36	598	645	643	0.05	0.05	0.08	0.08	0,01-0,04	44
XSU140744	814	674	790	40	698	745	743	0.05	0.05	0.09	0.09	0,01-0,04	52
XSU140844	914	774	890	40	798	845	843	0.06	0.06	0.09	0.09	0,01-0,04	60
XSU140944	1014	874	990	44	898	945	943	0.06	0.06	0.11	0.11	0,01-0,05	67
XSU141094	1164	1024	1140	48	1048	1095	1093	0.07	0.07	0.11	0.11	0,01-0,05	77
