Cuscinetti terminali per asta di estrusione SAZJ

Gli snodi sferici dell'estremità dello stelo estruso della serie SAZJ sono resistenti da un corpo dell'estremità dello stelo in acciaio al carbonio con una superficie zincata per un'eccellente resistenza alla corrosione. L'anello interno è realizzato in acciaio per cuscinetti, temprato e cromato duro, garantendo resistenza all'usura e alta precisione durante l'uso a lungo termine. Il design estruso del cuscinetto si traduce in una struttura compatta e affidabile, adatta a varie applicazioni industriali.

Contattaci

PRECEDENTE：Cuscinetto terminale SIZJ in acciaio al carbonio ad alta precisione SUCCESSIVO：Cuscinetti terminali stelo rivestiti in rame serie SIBP

Descrizione
Specifiche
Contattaci

Intervallo di temperatura operativa
Da 50 ℃ a 150 ℃, consentendo un funzionamento stabile in ambienti con temperature estreme.

Metodo di lubrificazione
I cuscinetti offrono opzioni di lubrificazione flessibile: ad eccezione dei fori piccoli (meno di 6,35 mm), altri modelli possono essere lubrificati tramite una coppa dell'olio o un occhiello dell'estremità dello stelo, garantendo un funzionamento regolare e duraturo.

Opzioni di personalizzazione
È possibile fornire diverse precisezze di filettatura per soddisfare diversi requisiti applicativi di precisione.

Versione con filettatura sinistra
Per i modelli con filettatura sinistrarsa, aggiungere "L" o "LH" dopo il numero del modello del cuscinetto, ad esempio: SALZJ12 1/2 20UNF 2ALH.

Opzioni materiali:
Il corpo dell'estremità stelo e l'anello interno di questa serie possono essere realizzati in acciaio inossidabile, adatto per applicazioni che richiedono una maggiore resistenza alla corrosione. Viene aggiunta una "X" dopo il numero del modello per indicare la versione in acciaio inossidabile, ad esempio: SAZJ…/X.

Applicazioni:
Gli snodi sferici per estremità stelo della serie SAZJ sono ampiamente utilizzati in varie apparecchiature che richiedono alta precisione, elevata rigidità e durata a lungo termine e sono particolarmente adatti per robot industriali, apparecchiature mediche, settore aerospaziale e strumenti di precisione.

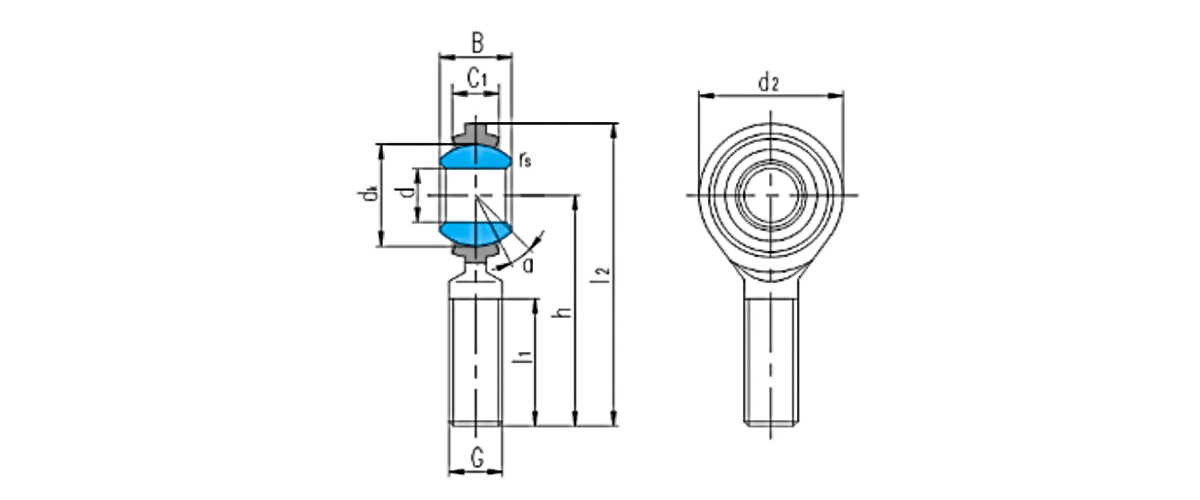

Cuscinetto numero	Dimensioni mm/pollici											Valutazioni del carico kN		Peso ≈kg
Cuscinetto numero	d	B	dₖ	C₁ massimo	d₂	G UNF-2A	h	Io₁ min	I₂	rₛ min	α° ≈	Dinamico	Statico	Peso ≈kg
SAZJ4	4.83	7.92	11.1	5.94	15.88	10-32	31.75	19.05	39.70	0.3	10	3.6	3.8	0.014
SAZJ4	0.19	0.312	0.437	0.234	0.625	10-32	1.25	0.75	1.563	0.012	10	3.6	3.8	0.014
SAZJ6	6.35	9.53	12.7	6.35	19.05	1/4-28	39.67	25.40	49.20	0.3	13.5	5.4	6.6	0.018
SAZJ6	0.25	0.375	0.5	0.25	0.75	1/4-28	1.562	1	1.937	0.012	13.5	5.4	6.6	0.018
SAZJ7	7.94	11.10	15.88	7.92	22.23	16/5-24	47.63	31.75	58.72	0.3	11	8.5	12	0.032
SAZJ7	0.3125	0.437	0.625	0.312	0.875	16/5-24	1.875	1.25	2.312	0.012	11	8.5	12	0.032
SAZJ9	9.53	12.70	18.26	9.12	25.40	3/8-24	49.23	31.75	61.93	0.6	11	11	16	0.050
SAZJ9	0.375	0.5	0.719	0.359	1	3/8-24	1.938	1.25	2.438	0.024	11	11	16	0.050
SAZJ11	11.11	14.27	20.62	10.31	28.58	16/7-20	53.98	34.93	68.28	0.6	10.5	14	21	0.068
SAZJ11	0.4375	0.562	0.812	0.406	1.125	16/7-20	2.125	1.375	2.688	0.024	10.5	14	21	0.068
SAZJ12	12.7	15.88	23.81	11.50	33.32	1/2-20	61.93	38.10	78.59	0.6	10	18	28	0.11
SAZJ12	0.5	0.625	0.937	0.453	1.312	1/2-20	2.438	1.5	3.094	0.024	10	18	28	0.11
SAZJ15	15.88	19.05	28.58	12.29	38.10	8/5-18	66.68	41.28	85.73	0.6	13	23	29	0.16
SAZJ15	0.625	0.75	1.125	0.484	1.5	8/5-18	2.625	1.625	3.375	0.024	13	23	29	0.16
SAZJ19	19.05	22.23	33.32	15.06	44.45	3/4-16	73.03	44.45	95.25	0.6	12	34	44	0.26
SAZJ19	0.75	0.875	1.312	0.593	1.75	3/4-16	2.875	1.75	3.75	0.024	12	34	44	0.26
