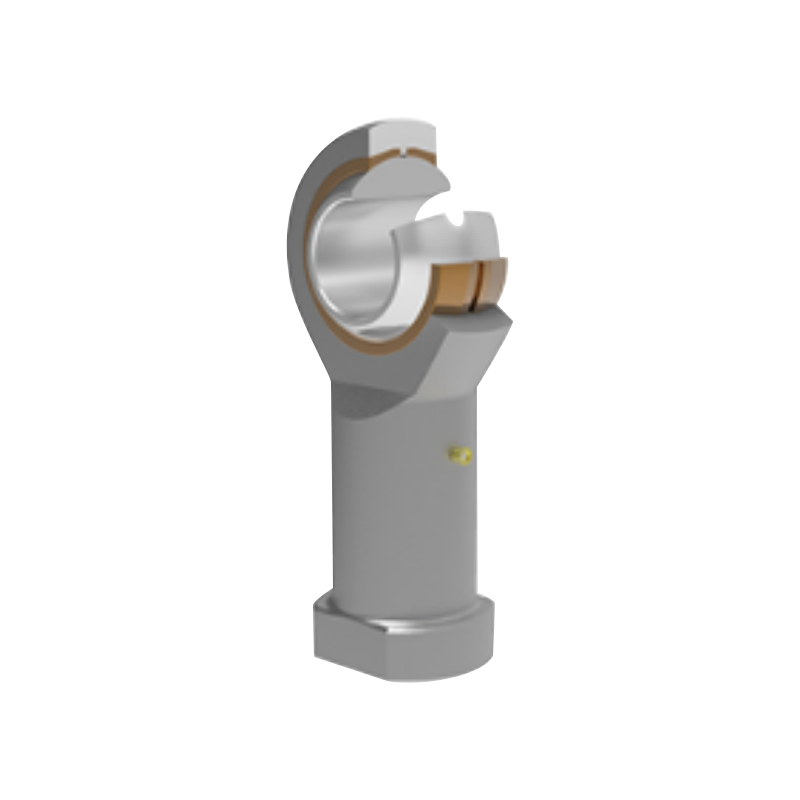

Cuscinetto terminale stelo di precisione rivestito in zinco SIZP

Gli snodi sferici per estremità stelo della serie SIZP sono realizzati in acciaio al carbonio con finitura zincata, fornendo un'eccellente resistenza alla corrosione. Le superfici di scorrimento sono dotate di rivestimenti in bronzo, che migliorano significativamente la resistenza all'usura e la durata. L'anello interno è realizzato in acciaio per cuscinetti ad alta resistenza, temprato e cromato duro, offrendo durezza e durata superiori. Ad eccezione dei modelli con diametro del foro inferiore a 6,35 mm, tutti gli altri modelli supportano la lubrificazione a tazza per garantire un funzionamento efficiente a lungo termine.

Contattaci

PRECEDENTE：Cuscinetto ad alta rigidità compatibile con lubrificazione SABP SUCCESSIVO：Cuscinetto per giunto estremità stelo SAZP

Descrizione
Specifiche
Contattaci

Intervallo di temperatura
Adatto a temperature da -50 ℃ a 150 ℃, adattabile a varie condizioni ambientali estreme.

Istruzioni per la lubrificazione
·I modelli con diametro del foro inferiore a 6,35 mm non sono lubrificati.
·Per gli altri modelli, è supportata la lubrificazione della coppa per ridurre l'attrito e prolungare la durata.

Opzioni di personalizzazione
·Gli snodi sferici dell'estremità dello stelo con diverse precisezze di filettatura possono essere forniti in base alle esigenze del cliente per garantire che i requisiti di precisione soddisfino applicazioni specifiche.
·Per il corpo dell'estremità stelo e l'anello interno è possibile utilizzare acciaio inossidabile, adatto ad ambienti altamente corrosivi. Il numero del modello è contrassegnato da una "X", ad esempio SIZP…S/X.

Marcatura della filettatura sinistrorsa
Se è necessaria una versione con filettatura sinistrorsa, il numero del modello deve essere contrassegnato con "L" o "LH". Ad esempio: SILZP12S 1/2-20UNF-2B LH, per garantire un'identificazione accurata.

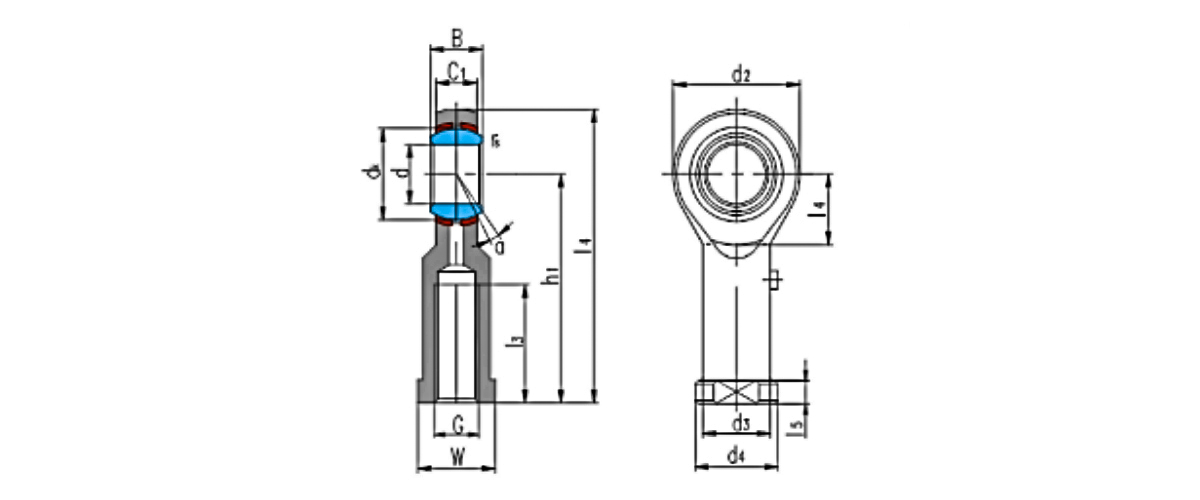

Cuscinetto numero	Dimensioni mm/pollici																Valutazioni del carico kN		Peso kg
Cuscinetto numero	d	B	dₖ	C₁ massimo	d₂	G UNF-2B	h₁	I₃ min	I₄	I₅	I₇	W	d₃	d₄	rₛ min	α° ≈	Dinamico	Statico	Peso kg
TAGLIA4S1)	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
TAGLIA4S1)	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
TAGLIA6S1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
TAGLIA6S1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
TAGLIA7S	7.94	11.10	15.88	8.74	22.23	16/5-24	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
TAGLIA7S	0.3125	0.437	0.625	0.344	0.875	16/5-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
TAGLIA9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
TAGLIA9S	0.375	0.5	0.719	0.408	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
TAGLIA11S	11.11	14.27	20.62	11.1	28.58	16/7-20	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
TAGLIA11S	0.4375	0.562	0.812	0.437	1.125	16/7-20	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
TAGLIA12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
TAGLIA12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
TAGLIA15S	15.88	19.05	28.58	14.27	38.10	8/5-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
TAGLIA15S	0.625	0.75	1.125	0.562	1.5	8/5-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
TAGLIA19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
TAGLIA19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
TAGLIA25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
TAGLIA25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
