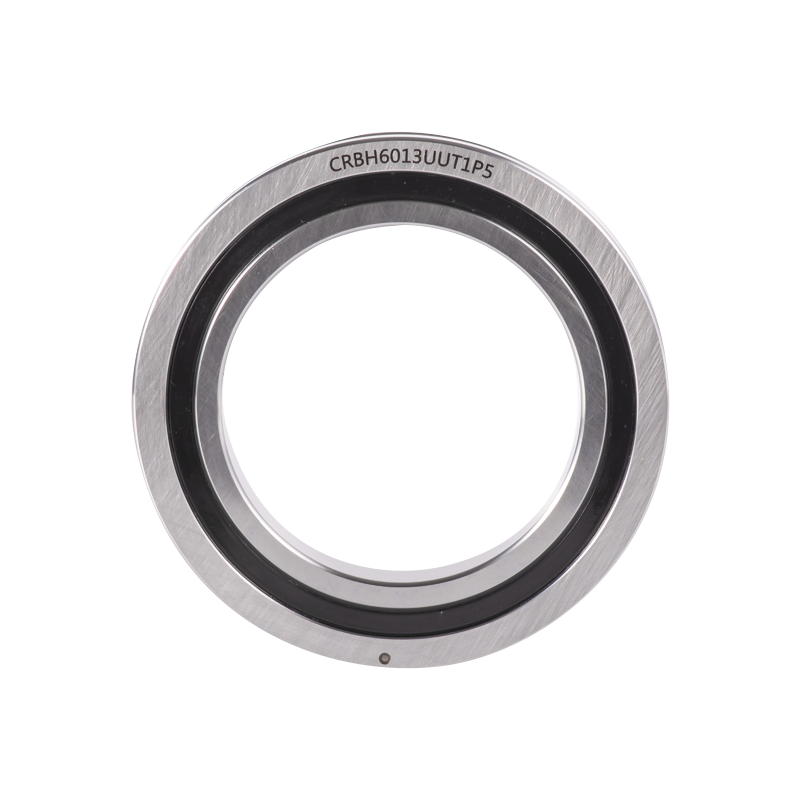

Cuscinetto di precisione ultrasottile CRBH

Casa / Cuscinetto / Cuscinetto a rulli incrociati / Cuscinetto di precisione ultrasottile CRBH

Cuscinetto di precisione ultrasottile CRBH

Il cuscinetto di precisione ultrasottile CRBH è una versione ultrasottile del tipo RU, caratterizzata da elevata rigidità ed elevata precisione. Questo modello non dispone di fori di montaggio sugli anelli interno ed esterno, richiedendo flangia e sedi di supporto per l'installazione. Il cuscinetto è costituito da un anello esterno, un anello interno e blocchi protettivi rotanti in plastica. L'anello esterno presenta un disegno a griglia ed è fissato da tre anelli di serraggio, adatti per applicazioni in cui l'anello interno ruota.

Contact Us Contattaci
PRECEDENTE：Cuscinetto a rulli incrociati sottili RA SUCCESSIVO：Cuscinetto di precisione a profilo sottile SX
  • Descrizione
  • Specifiche
  • Contattaci

Vantaggi dei cuscinetti
1. Elevata rigidità e alta precisione: I rulli cilindrici disposti ortogonalmente tra gli anelli interno ed esterno migliorano la rigidità e la precisione di funzionamento.
2. Progettazione del separatore: I separatori sono installati tra i rulli per garantire una rotazione regolare.
3. Installazione semplice: I fori di montaggio sugli anelli interni ed esterni facilitano la rapida installazione nell'apparecchiatura.
4. Opzioni di tipo aperto e sigillato: I cuscinetti sigillati sono dotati di speciali guarnizioni in gomma sintetica per una maggiore protezione.

Punti di vendita
Sottile e ad alta precisione: Precisione fino a P2 e P4, adatto per applicazioni rotative ad alta precisione.
Design a sezione trasversale sottile: Rigidità notevolmente migliorata rispetto ai cuscinetti tradizionali.

Applicazioni
I cuscinetti di tipo CRBH sono adatti per applicazioni che richiedono dimensioni di sezione trasversale ridotte e rotazione ad alta precisione, come tavole rotanti di precisione, giunti rotanti di bracci robotici, dispositivi medici e strumenti di misura.

Confronto dei vantaggi
Rispetto ai cuscinetti a sfere, i cuscinetti di tipo CRBH migliorano significativamente la rigidità grazie alla struttura di contatto lineare dei rulli cilindrici. Rispetto ai cuscinetti a sfera a contatto obliquo a doppia fila, il design della sezione trasversale più piccola aumenta la rigidità da 3 a 4 volte, soddisfacendo i requisiti di prestazioni più elevate.

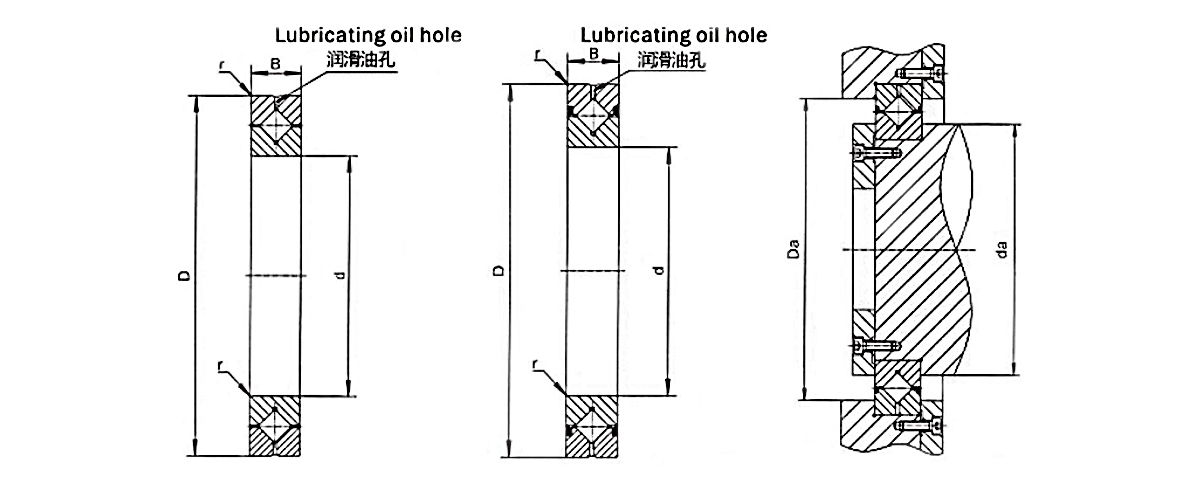

Tipo di cuscinetto Dimensione Misura della spalla Indice di carico di base (rad Peso
Diametro interno Diametro esterno Alto Smusso Cr Cor
d D B Rmin da Da KN KN kg
CRBH208A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH258A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH3010A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH3510A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH4010A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH4510A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH10020A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH12025A 120 180 25 1 132 168 73.4 108 2.62
CRBH13025A 130 190 25 1 142 178 75.9 115 2.82
CRBH14025A 140 200 25 1 152 188 81.9 130 2.96
CRBH15025A 150 210 25 1 162 198 84.3 138 3.16
CRBH20025A 200 260 25 1 212 248 92.3 169 4
CRBH22025A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH24025A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH25025A 250 310 25 1.5 262 298 102 207 4.97
CRBH25030A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH25040A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH30025A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH30035A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH30040A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH35020A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH40035A 400 480 35 2.5 422 456 156 370 14.5
CRBH40040A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH45025A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH50025A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH50040A 500 600 40 2.5 527.6 570 239 607 26
CRBH50050A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
