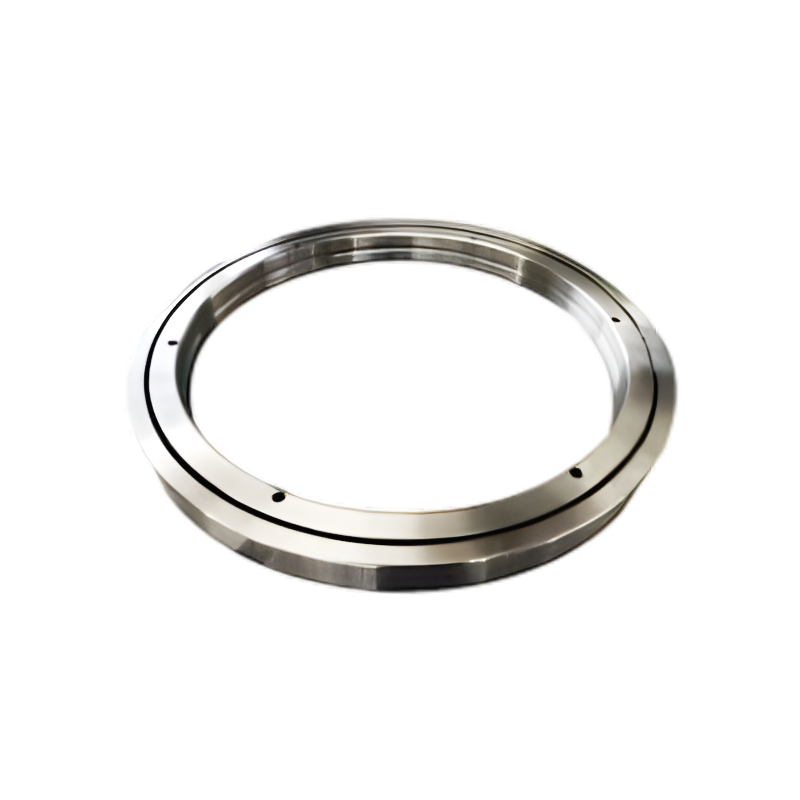

Cuscinetto a rulli cilindrici incrociati RE

I cuscinetti a rulli incrociati di tipo RE sono cuscinetti a rulli incrociati con anello interno diviso e anello esterno in un unico pezzo. Sono un tipo di cuscinetto con una struttura ad anello esterno rotante. Le dimensioni principali dei cuscinetti a rulli incrociati tipo RE sono le stesse dei cuscinetti a rulli incrociati tipo RB. Sono particolarmente adatti per applicazioni che richiedono un'elevata precisione di rotazione dell'anello esterno. I cuscinetti a rulli incrociati di tipo RE sono dotati di precarico ottimizzato, elevata rigidità ed elevata precisione di rotazione del rullo guida. Sono adatti per applicazioni che richiedono un'elevata precisione di rotazione dell'anello esterno. Il design compatto e le pareti sottili contribuiscono al design leggero delle strutture correlate, mentre la struttura dell'anello esterno integrale è più adatta per applicazioni che richiedono un'elevata precisione di rotazione dell'anello esterno, ottenendo una precisione di rotazione stabile a livello di μm.

Contact Us Contattaci
PRECEDENTE：Cuscinetto a rulli incrociati di precisione RB SUCCESSIVO：Cuscinetti a rulli incrociati serie RU
  • Descrizione
  • Specifiche
  • Contattaci

Caratteristiche dei cuscinetti
1. Alta precisione: La precisione può raggiungere i gradi P4 e P2;
2. Elevata rigidità: Tutti i cuscinetti di questa serie sono precaricati;
3. Elevata capacità di carico: Può sopportare carichi assiali, carichi radiali e carichi ribaltanti.
4. Dimensioni compatte: Le dimensioni compatte del cuscinetto consentono di risparmiare spazio nella macchina ospite.
6. Capacità di alta velocità di rotazione
7. Lunghezza dell'albero e costi di lavorazione ridotti; variazioni limitate della geometria dovute alla dilatazione termica.
8. I separatori in nylon garantiscono un basso momento di inerzia, una bassa coppia di avviamento e un facile controllo dell'indicizzazione angolare.
9. Precarico ottimizzato, elevata rigidità ed elevata precisione nel movimento del rullo guida.
10. L'acciaio carburato offre un'eccellente resistenza agli urti e all'usura superficiale.
11. Semplice ma ben lubrificato.

Domande frequenti:
L'anello interno o esterno diviso, una volta fissato con bulloni e dadi, non può essere separato e può essere installato direttamente nell'alloggiamento del cuscinetto. Tuttavia, un montaggio non corretto del blocco distanziale interno influenzerà in modo significativo sulle prestazioni rotazionali e sullo stress sugli elementi volventi; Pertanto, non smontare il cuscinetto in modo arbitrario.
1. Talvolta il giunto tra l'anello interno o quello esterno può essere leggermente disallineato. Prima dell'installazione nell'alloggiamento del cuscinetto, allentare i bulloni che fissano l'anello interno o esterno e correggerli con un martello di plastica prima dell'installazione.
2. Non applicare la forza esterna ai bulloni di collegamento durante l'installazione o lo smontaggio. 3. Prestare attenzione alle tolleranze dimensionali dei componenti installati per garantire che la flangia di bloccaggio laterale possa bloccare saldamente l'anello interno o esterno lateralmente.

Applicazioni:
Ampiamente utilizzato in tavole rotanti di precisione, giunti rotanti di bracci robotici, dispositivi medici, strumenti di misura, ecc.

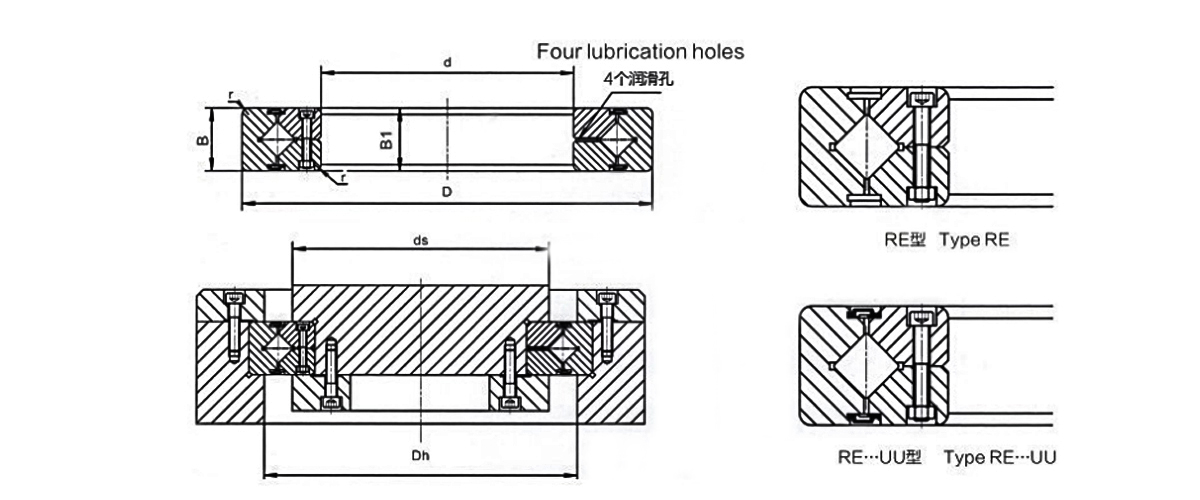

Tipo di cuscinetto Dimensionee Misura della spalla Indice di carico di base (radiale) Peso
Diametro interno Diametro esterno Diametro primitivo dei rulli Altezza Smusso Cr Cor
d D Dpw B  B1 Rmin ds Dh KN KN kg
RE2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE11020 110 160 137 20 1 120 140 34 54 1.56
RE12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Tipo di cuscinetto Dimensionee Misura della spalla Valutazione del carico di base (raniai) Peso
Diametro interno Diametro esterno Diametro primitivo di Aoller Altezza Smusso Cr Cor
d D Dpw B B1 rmimin ds Dh KN KN kg
RB14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB15030 150 230 188 30 1.5 173 211 100 156 5.3
RB16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB18025 180 240 210 25 1.5 195 225 84 143 3.44
RB19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB20025 200 260 230 25 2 215 245 84.2 157 4
RB20030 200 280 240 30 2 221 258 114 200 6.7
RB20035 200 295 247.7 35 2 225 270 151 252 9.6
RB22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB30035 300 395 345 35 2.5 322 368 183 367 13.4
RB30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB90070 900 1050 969 70 4 937 1001 494 1490 120
RB1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
