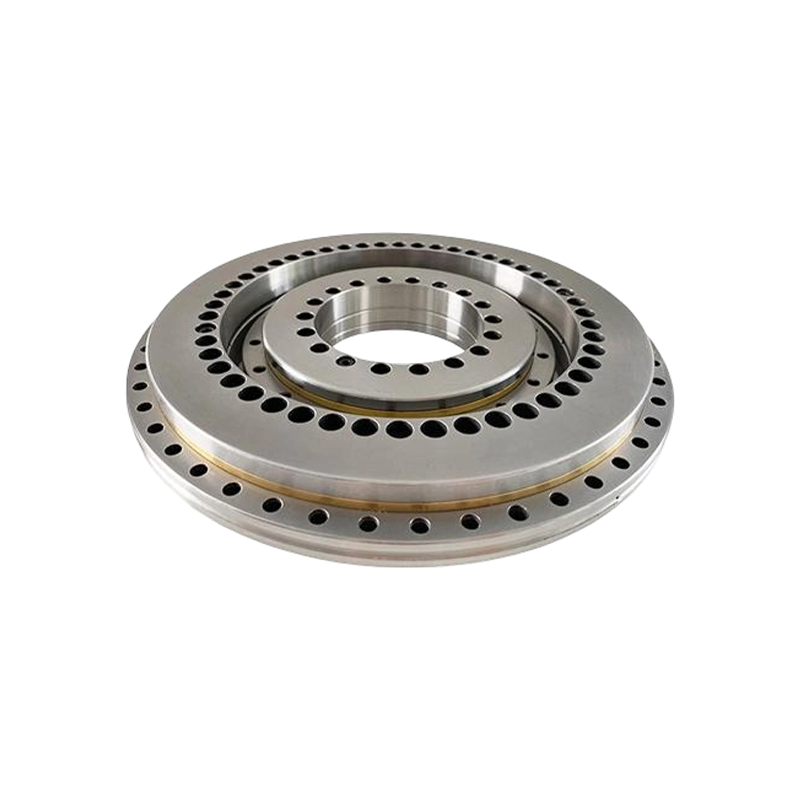

Cuscinetto di misurazione angolare YRTM

Cuscinetto per tavola rotante YRTM con sistema di misurazione dell'angolo: la misurazione dello spostamento angolare gioca un ruolo cruciale nelle applicazioni industriali, in particolare nel settore delle macchine utensili, dove è richiesta un'elevata precisione per l'angolo di rotazione delle parti lavorate. Ciò richiede una misurazione e un controllo accurati dello spostamento angolare.

Attualmente, i metodi comunemente utilizzati per la misurazione dello spostamento angolare includono codificatori ottici e codificatori magnetici. Inoltre, poiché è montato su un cuscinetto ORT, questo albero combinato offre una precisione di rotazione estremamente elevata e può sopportare contemporaneamente carichi assiali, carichi radiali e momenti ribaltanti. È particolarmente adatto per tavole rotanti CNC ad alta precisione, centri di lavoro e applicazioni impegnative come la ricerca scientifica e la misurazione nel settore delle macchine utensili.

Contattaci

PRECEDENTE：Cuscinetto per giradischi di precisione YRT SUCCESSIVO：Cuscinetto di precisione ad alta velocità YRTS

Descrizione
Specifiche
Contattaci

Vantaggi del sistema di misurazione della griglia in acciaio:
1. Encoder induttivo senza contatto, esente da usura
2. Precisione paragonabile agli encoder ottici, con una precisione massima ≤2
3. Il sistema di misurazione a doppia testa di lettura consente la correzione in tempo reale delle deviazioni radiali del cuscinetto
4. Alta velocità, alte prestazioni dinamiche, alta risoluzione
5. Nessun componente magnetico, nessuna risposta di isteresi, nessun rischio di smagnetizzazione
6. Forte resistenza alle interferenze ambientali, grado di protezione IP67, resiste a determinate pressioni dell'acqua e polvere, insensibile a qualsiasi tipo di inquinamento o sporco.
7. Il design compatto risolve il problema dello spazio di installazione limitato.
8. Può emettere un segnale sinusoidale (1VPP) o un'onda quadra (TTL), compatibile con i sistemi CNC Siemens e FANUC.

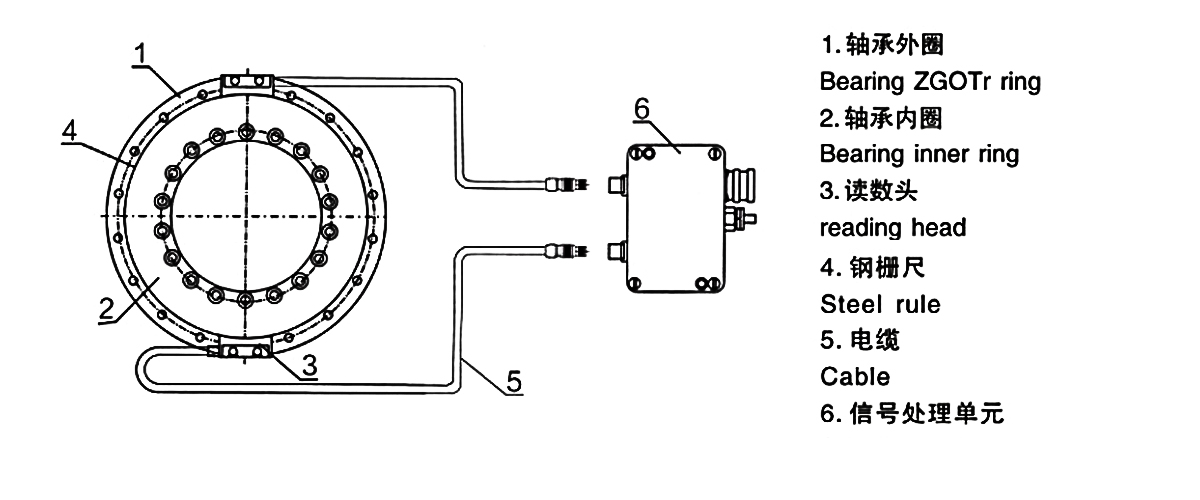

Caratteristiche del cuscinetto della tavola rotante YRTM con sistema di misurazione dell'angolo:
1. Encoder induttivo senza contatto, esente da usura;
2. Precisione 1. Alta precisione ≤2'' rispetto ai codificatori ottici;
2. Il sistema di misurazione a doppio lettore consente la correzione in tempo reale della deviazione radiale del cuscinetto;
3. Alta velocità, alte prestazioni dinamiche e alta risoluzione;
4. Nessun componente magnetico, nessuna reazione del nastro magnetico e nessun rischio di smagnetizzazione;
5. Forte resistenza alle interferenze ambientali come particelle solide e olio, grado di protezione IP67, resiste a una certa pressione dell'acqua, resistente alla polvere e insensibile a qualsiasi tipo di inquinamento o sporco;
6. Il design compatto risolve il problema dello spazio di installazione limitato;
7. Installazione semplice, regolazione rapida, resistenza eccezionalmente elevata agli urti e alle vibrazioni, buona stabilità e alta affidabilità.

Applicazioni:

Il prodotto viene utilizzato principalmente in macchine utensili CNC ad alta precisione, mandrini di macchine utensili, radar, robot industriali, aerospaziale e altri campi.

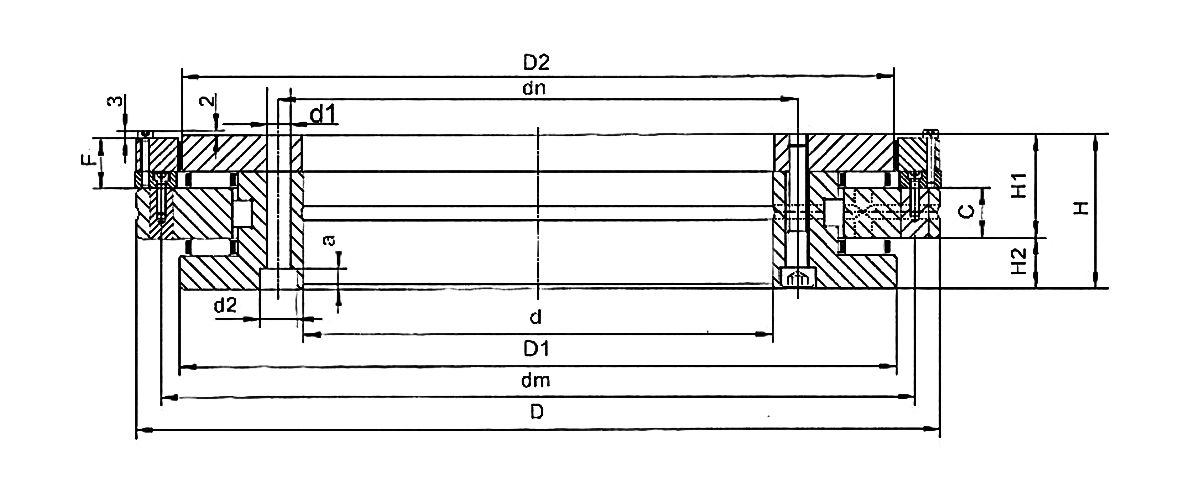

Tipo di cuscinetto	Dimensione complessiva												I fori di fissaggio
	d	D	H	H1	H2	C	D1	D2	F	L	d.n	dm	Anello interno				Anello esterno
	Unità: mm												d1	d2	a	QUANTITÀ	d3	QUANTITÀ
	Unità: mm												mm			QUANTITÀ	mm	QUANTITÀ
YRTM150	150	240	43*	29 *	14	12	214	213.81	16.5	121	165	225	7	11	6.2	32	7	33
YRTM180	180	280	46*	32 *	14	15	244	243.76	16.5	140	194	260	7	11	6.2	44	7	45
YRTM200	200	300	47*	32*	15	15	274	273.05/274.42	16.5	152	215	285	7	11	6.2	44	7	45
YRTM260	260	385	55	36.5	18.5	18	345	344.37/343.1	17.5	192.5	280	365	9.3	15	8.2	32	9.3	33
YRTM325	325	450	60	40	20	20	415	413.76	18.5	225	342	430	9.3	15	8.2	32	9.3	33
YRTM395	395	525	65	42.5	22.5	20	486	483.18	18.5	262.5	415	505	9.3	15	8.2	42	9.3	45
YRTM460	460	600	70	46	24	22	560	557.03	18.5	300	482	580	10	15	8.2	42	10	45

Vite connessione QUANTITÀ	Radialee assiale esaurito	Connettiti fori delle viti		Passo t	Serraggio coppia di vite	Carico nominale di base				Limitato sp	Attrito momento	Peso	Tipo di cuscinetto
						Assiale		Radial
						Dinamico	Staticoo	Dinamico	Staticoo
					Mamma	Ca	Coa	Cr	Cor	Grasso Lubrificazione
	µm	G	QUANTITÀ	QUANTITÀ Xt	Nm	KN				giri/min	Nm	≈Kg
4	3	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRTM150
4	4	M8	3	48×7,5°	14	118	710	69.5	200	280	12	7.7	YRTM180
4	4	M8	3	48×7,5°	14	120	765	81.5	220	260	14	9.7	YRTM200
4	6	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRTM260
4	6	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRTM325
6	6	M12	3	48×7,5°	34	300	2280	186	655	140	55	33	YRTM395
6	6	M12	3	48×7,5°	34	355	2800	200	765	120	70	45	YRTM460
