Come installare un Nilos Ring 2206 AV (guida passo passo)

Per installare correttamente il 2206 AV Nilos Ring, posizionarlo in modo che il lato convesso (aperto) sia rivolto verso la pista del cuscinetto. L'anello deve essere a filo con l'anello esterno del cuscinetto. Il 2206 Anello AV Nilos ha un gioco di progetto c = 0,3 mm che deve rimanere esente da distorsioni. Utilizzare un punzone piatto o una pressa con forza uniforme attorno alla circonferenza – non martellare mai direttamente sulla guarnizione.

Ciò che rende diverso il 2206 Anello AV Nilos

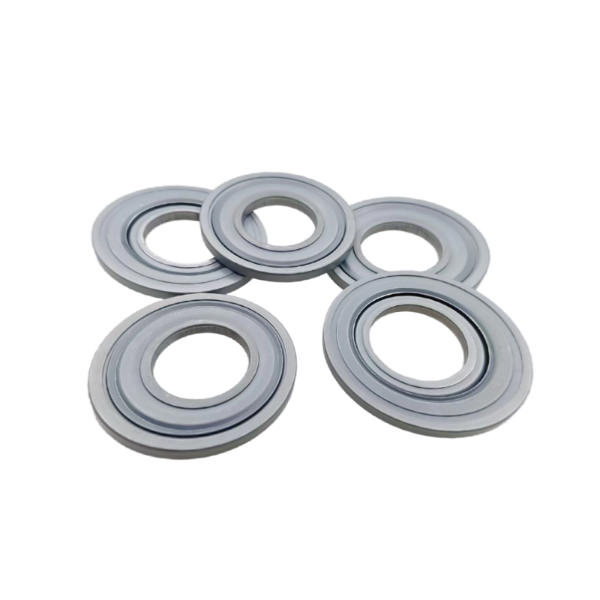

L'anello Nilos 2206 AV è una tenuta a labirinto metallica di precisione, non una tenuta a labbro in gomma. È costituito da un anello d'acciaio formato con geometria specifica. Secondo le dimensioni steard, questo anello Nilos ha un diametro interno (d) di 30 mm, un diametro esterno (D) di 56,2 mm, una larghezza (a) di 44 mm e un'altezza del labbro (i) di 2,5 mm. Lo spessore dell'acciaio (c) è 0,3 mm. Questo design rigido crea un labirinto senza contatto che trattiene il grasso consentendo al contempo la libera rotazione, a differenza delle guarnizioni in gomma che creano attrito e usura.

Installazione passo passo del 2206 Anello AV Nilos

1. Ispezionare il cuscinetto e il foro dell'alloggiamento

Prima di installare il 2206 Anello AV Nilos, verificare che l'anello esterno del cuscinetto e la spalla dell'alloggiamento siano puliti, asciutti e privi di bave. Qualsiasi particella più grande di 0,05 mm può sollevare l'anello Nilos, distruggendo il preciso spazio di 0,3 mm.

2. Identificare l'orientamento corretto

Tenere il 2206 Anello AV Nilos con il lato aperto (il lato con una scanalatura o rientranza visibile) rivolto verso l'anello interno del cuscinetto. Il lato piatto e chiuso dovrebbe essere rivolto verso l'esterno. L'installazione di questo anello Nilos all'indietro intrappolerà i detriti contro il cuscinetto, provocandone una rapida usura.

3. Applicare una pressione uniforme sulla sede

Utilizzare una pressa a albero o una pressa idraulica con un manicotto piatto che entra in contatto solo con il bordo esterno del Nilos Ring 2206 AV. La forza di seduta consigliata è compresa tra 1,5 e 3,0 kN. Se non è disponibile una pressa, utilizzare un martello a faccia morbida e un punzone tubolare che corrisponda al diametro esterno (56,2 mm). Tocca secondo uno schema a stella (da 6 a 8 tocchi leggeri) per evitare l'inclinazione.

4. Verificare il gioco finale e l'allineamento

Dopo aver posizionato l'anello 2206 AV Nilos Ring, lo spazio radiale tra l'anello e l'anello interno del cuscinetto deve essere compreso tra 0,2 e 0,4 mm. Utilizzare uno spessimetro in quattro punti (0°, 90°, 180°, 270°). Una variazione maggiore di 0,1 mm indica un disallineamento. Il gioco assiale (c) deve rimanere pari a 0,3 mm previsto: qualsiasi riduzione comporta la deformazione dell'anello Nilos.

Dimensioni critiche per l'anello AV Nilos 2206

L'installazione accurata di questo anello Nilos dipende dall'adattamento della guarnizione alle dimensioni del cuscinetto. Di seguito sono riportate le tolleranze principali:

• Diametro interno (d) : 30,0 mm±0,1 mm
• Diametro esterno (D) : 56,2 mm 0,1 / -0,0 mm
• Larghezza (a) : 44,0 mm±0,2 mm
• Altezza del labbro (i) : 2,5 mm±0,05 mm
• Spessore del metallo (c) : 0,3 mm±0,02 mm

Deviazioni oltre queste tolleranze bloccheranno il cuscinetto (se l'anello Nilos è troppo stretto) o consentiranno l'ingresso di contaminanti (se troppo allentato). Misurare sempre prima dell'installazione.

Errori comuni durante l'installazione di un anello Nilos

• Orientamento invertito : Il 2206 AV Nilos Ring non è in grado di eliminare i detriti se installato al contrario. Il grasso fuoriesce all'interno 50-100 ore invece di durare migliaia di ore.
• Serraggio eccessivo o martellamento diretto : La distorsione modifica il c = 0,3 mm liquidazione prossima allo zero. L'anello Nilos sfrega sull'anello interno, provocando calore e rumore entro pochi minuti di funzionamento.
• Sedute eccentriche : Un lato dell'anello Nilos è più profondo dell'altro. Ciò crea uno spazio variabile (da 0,1 mm a 0,5 mm), consentendo particelle più grandi di 150 µm per entrare nel cuscinetto.
• Utilizzando una deriva sottodimensionata : Una deriva più piccola di 56,2 mm concentra la forza sul labbro dell'anello Nilos, deformandone permanentemente il delicato profilo a labirinto.

Evitare questi errori utilizzando uno strumento di pressatura adeguatamente dimensionato (diametro di contatto = 56,2 mm ) e ricontrollare l'orientamento prima di posizionare il 2206 AV Nilos Ring .

Come verificare l'avvenuta installazione dell'anello Nilos

Dopo aver premuto il 2206 AV Nilos Ring nell'alloggiamento, eseguire due rapidi controlli di verifica:

• Prova di rotazione : Ruotare manualmente l'anello interno del cuscinetto. Deve ruotare senza intoppi, senza alcun rumore di raschiamento . Qualsiasi resistenza significa che l'anello Nilos sta toccando la parte rotante.
• Controllo della seduta a filo : Il outer edge of the 2206 AV Nilos Ring dovrebbe essere a filo o incassato fino a 0,1 mm sotto la faccia dell'alloggiamento. Una sporgenza maggiore di 0,2 mm indica un inserimento incompleto.

Se entrambe le condizioni sono soddisfatte, questo anello Nilos fornisce l'effetto labirinto desiderato: trattiene il grasso e blocca la polvere grossolana (le particelle <30 µm sono generalmente innocue).

Strumenti necessari per l'installazione del 2206 AV Nilos Ring

• Pressa a albero o pressa idraulica (forza consigliata: 1,5 – 3,0 kN )
• Deriva piatta e tubolare con diametro interno >30 mm e diametro esterno 56,2 mm
• Set spessimetro (da 0,05 mm a 1,0 mm)
• Panno pulito e privo di lanugine e alcool isopropilico
• Calibro digitale (da verificare d=30 mm and D=56,2 mm prima dell'installazione)

L'utilizzo di strumenti adeguati previene la distorsione e garantisce il 0,3 mm viene mantenuta la distanza di progettazione dell'anello Nilos.

Domande frequenti sull'anello AV Nilos 2206

È possibile riutilizzare il 2206 AV Nilos Ring dopo la rimozione?

No. L'anello Nilos 2206 AV è un componente metallico formato con precisione che si deforma leggermente durante la pressatura. La rimozione quasi sempre modifica lo spessore c=0,3 mm o crea appiattimenti sul profilo del labirinto. Utilizza sempre un nuovo anello Nilos per una tenuta affidabile.

Quale foro dell'alloggiamento è necessario per questo anello Nilos?

L'anello Nilos 2206 AV richiede un foro dell'alloggiamento con tolleranza H7 di 56,2 mm (tipicamente 56,2 0,03 / -0,0 mm). Un foro maggiore di 56,25 mm non fissa l'anello Nilos: potrebbe ruotare o cadere. Se il foro è usurato, utilizzare un composto di fissaggio specifico per tenute metalliche o sostituire l'alloggiamento.

È necessario applicare del lubrificante sull'anello Nilos prima dell'installazione?

Oliare leggermente il foro dell'alloggiamento e il bordo esterno del Nilos Ring 2206 AV con un grasso sottile (ad esempio, NLGI 2). Non lasciare che il grasso penetri nella scanalatura a labirinto dell'anello Nilos: potrebbe attirare polvere abrasiva. Il gioco interno c = 0,3 mm deve rimanere asciutto per funzionare come un vero labirinto.

Come si confronta un anello Nilos con un anello di tenuta in gomma?

A differenza delle guarnizioni in gomma che creano attrito (coppia di trascinamento di 0,1–0,3 Nm), il Nilos Ring 2206 AV è una guarnizione metallica senza contatto: aggiunge un attrito quasi nullo. Le guarnizioni in gomma si guastano sopra i 100°C mentre questo anello Nilos resiste a 200°C. Tuttavia, un anello Nilos non può garantire una tenuta ai liquidi o alle polveri molto fini (<10 µm) con la stessa efficacia di una guarnizione a labbro strisciante. Scegli in base alle tue condizioni operative.

Aspettative prestazionali dopo la corretta installazione dell'anello Nilos

Quando il 2206 AV Nilos Ring sia installato correttamente (lato aperto verso il cuscinetto, uniforme 0,3 mm gioco, nessuna distorsione), il cuscinetto otterrà:

• Ritenzione del grasso: >95% di grasso originale dopo 2000 ore a velocità moderate (3000 giri/min).
• Esclusione dei contaminanti: particelle più grandi di 0,1 mm vengono bloccati in modo efficace.
• Aumento della temperatura: Meno di 10°C sopra la temperatura ambiente grazie al design a labirinto senza contatto dell'anello Nilos.

Le deviazioni dalla procedura di installazione causano il cedimento prematuro dei cuscinetti entro 50-200 ore. Tratta sempre il 2206 AV Nilos Ring come un componente di precisione: maneggialo con cura, installalo correttamente e proteggerà il tuo cuscinetto per migliaia di ore.
