La selezione del componente di rotolamento ottimale per i macchinari rotanti ad alta velocità richiede una profonda conoscenza delle condizioni operative, della geometria interna e della gestione termica. Tra i macchinari di precisione, cuscinetti a sfere a contatto obliquo sono la scelta preferita grazie alla loro capacità di gestire carichi radiali e assiali combinati mantenendo elevate velocità di rotazione.
Le applicazioni ad alta velocità, come i mandrini di macchine utensili, i turbocompressori, i motori ad alta frequenza e le unità di potenza ausiliarie del settore aerospaziale, impongono requisiti unici alle prestazioni dei cuscinetti. Le sfide principali includono l’aumento della forza centrifuga, l’espansione termica, la rottura del film lubrificante e l’instabilità della gabbia. Un cuscinetto che funziona bene a velocità moderate potrebbe guastarsi prematuramente a velocità di rotazione elevate a causa dell'eccessiva generazione di calore o di un gioco interno insufficiente.
Per affrontare queste sfide, gli ingegneri devono valutare diversi parametri: angolo di contatto, grado di precisione, materiale della gabbia, metodo di lubrificazione e precarico. La combinazione corretta garantisce un basso aumento della temperatura, un'elevata rigidità e una durata operativa prolungata.
A differenza dei cuscinetti a sfere a gola profonda, i cuscinetti a sfere a contatto obliquo sono progettati con un angolo di contatto specifico tra le sfere e le piste. Questo angolo consente loro di supportare carichi assiali significativi consentendo al tempo stesso velocità di rotazione elevate. Quanto più piccolo è il diametro della sfera rispetto al cerchio primitivo e quanto più leggera è la gabbia, tanto minore è la forza centrifuga alle alte velocità.
Per la maggior parte delle applicazioni industriali ad alta velocità, sono preferiti i cuscinetti con angolo di contatto di 15° o 25° rispetto a quelli con 40°. L'angolo di contatto ridotto riduce il calore generato e consente una velocità limite più elevata. Quando si esamina la scheda tecnica di un cuscinetto 7308, l'angolo di contatto è indicato da suffissi come "AC" (25°) o "B" (40°). Per i mandrini ad altissima velocità può essere specificata una versione da 15°, sebbene sia meno comune nella dimensione 7308.

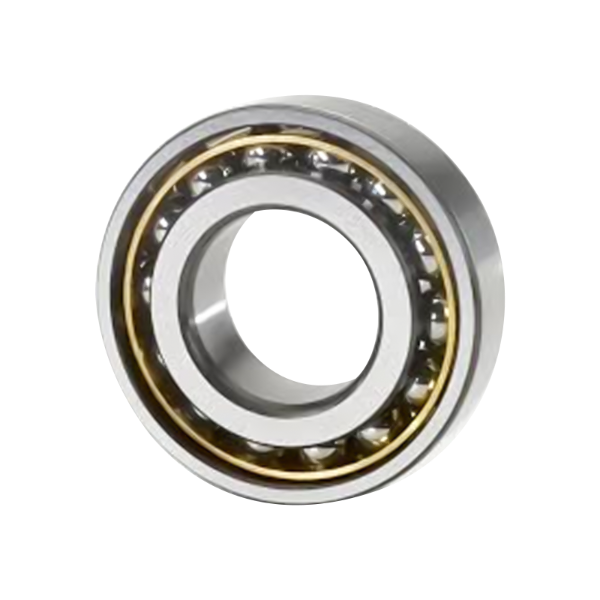

Il cuscinetto 7308 è un cuscinetto a sfere a contatto obliquo di medie dimensioni con foro di 40 mm, diametro esterno di 90 mm e larghezza di 23 mm. È ampiamente utilizzato in mandrini, pompe, compressori e riduttori per uso generale. La sua popolarità deriva dall'equilibrio tra capacità di carico e capacità di velocità. Tuttavia, all'interno della famiglia 7308 esistono molteplici varianti che influiscono in modo significativo sulle prestazioni ad alta velocità.
Quando si acquistano applicazioni ad alta velocità, il design e il materiale della gabbia sono fondamentali. Le gabbie in poliammide (nylon) sono leggere e offrono eccellenti caratteristiche ad alta velocità. Il cuscinetto 7308 BEP rappresenta una variante comune con gabbia in poliammide e angolo di contatto di 40°. Sebbene l'angolo di 40° offra una maggiore rigidità assiale, genera più calore rispetto alla controparte di 25°. Per applicazioni veramente ad alta velocità, alcuni ingegneri preferiscono il tipo CA con gabbia in ottone o Sbirciare.
La tabella seguente riassume le principali varianti relative alla selezione dell'alta velocità.
| Caratteristica | Norma 7308 | 7308 Tipo CA | Cuscinetto 7308 BEP |
|---|---|---|---|
| Angolo di contatto | 40° | 25° | 40° |
| Materiale della gabbia | Acciaio o ottone | Poliammide o ottone | Poliammide (rinforzata con fibra di vetro) |
| Capacità di velocità | Moderato | Da alto a molto alto | Moderato to high |
| Capacità di carico assiale | Alto | Moderato | Alto |
| Applicazioni tipiche | Macchinari generali | Mandrini di precisione | Pompe, compressori, mandrini in genere |
Per le applicazioni in cui il limite principale è la velocità, un cuscinetto 7308 con un angolo di contatto di 25° e una gabbia leggera può essere superiore ai più comuni tipi da 40°, anche se la capacità di carico assiale è leggermente ridotta.
Il funzionamento ad alta velocità richiede un attento controllo del gioco interno. A velocità elevate, la forza centrifuga spinge le sfere verso l'esterno e l'anello interno si espande mentre l'anello esterno può rimanere più freddo. Ciò può causare una riduzione del gioco radiale interno e può portare a interferenze o precarico eccessivo. Pertanto, un cuscinetto destinato alle alte velocità dovrebbe iniziare con un gioco interno maggiore del normale, tipicamente di classe C3 o anche C4.
Per i cuscinetti a sfere a contatto obliquo utilizzati in coppie o in set, il precarico è un fattore decisivo. Il precarico leggero è quasi sempre specificato per i mandrini ad alta velocità, mentre il precarico pesante è riservato alle applicazioni a bassa velocità e ad alta rigidità. I produttori forniscono classi di precarico (ad esempio leggero, medio, pesante) che influenzano direttamente la velocità di rotazione massima raggiungibile.
Quando si valuta un cuscinetto 7308 per un mandrino da 10.000 giri/min, un tipico punto di partenza è un precarico leggero con gioco C3. Al contrario, un cuscinetto 7308 BEP ordinato con precarico medio potrebbe surriscaldarsi oltre gli 8.000 giri al minuto, a meno che non vengano applicate misure di raffreddamento speciali.
La gabbia separa e guida gli elementi volventi. Alle alte velocità, la massa della gabbia e l’attrito diventano dominanti. I materiali leggeri riducono il carico centrifugo sui bracci della gabbia. Di seguito è riportato un confronto tra i materiali comuni delle gabbie per i cuscinetti a sfere a contatto obliquo.
| Materiale della gabbia | Capacità di velocità | Limite di temperatura | Resistenza all'usura | Meglio per |
|---|---|---|---|---|
| Acciaio stampato | Moderato | Alto | Bene | Industria generale |
| Ottone lavorato | Moderato to high | Alto | Eccellente | Mandrini per carichi pesanti |
| Poliammide (PA66 GF25) | Alto | Moderato (≤120°C) | Bene | Alto-speed, low-temp applications |
| PEEK | Molto alto | Molto alto (≤250°C) | Eccellente | Velocità estreme, ambienti aggressivi |
Per la maggior parte delle applicazioni ad alta velocità con temperatura operativa inferiore a 120°C, una gabbia in poliammide offre il miglior rapporto velocità/costo. Ciò spiega la popolarità del cuscinetto 7308 BEP nelle apparecchiature rotanti ad alta velocità per uso generale.
La lubrificazione è probabilmente il fattore più importante che influenza la durata dei cuscinetti ad alta velocità. Vengono utilizzati due metodi principali: lubrificazione olio-aria (nebbia d'olio o getto d'olio) e lubrificazione a grasso. Ognuno ha limiti di velocità diversi.
Quando si seleziona un cuscinetto 7308 per un'applicazione continua ad alta velocità, confermare il parametro di velocità del lubrificante (valore n*dm). Il valore dm (diametro primitivo in mm × velocità di rotazione in giri/min) per un cuscinetto 7308 è di circa 65 mm × giri/min. Per valori dm superiori a 500.000 il grasso diventa marginale e si consiglia l'utilizzo dell'olio-aria.
Le applicazioni ad alta velocità richiedono una buona precisione di funzionamento per evitare vibrazioni e squilibrio. Le classi di precisione seguono standard come ISO P6, P5 e P4 (o ABEC3, 5, 7). Un cuscinetto 7308 standard è solitamente P0 (normale), adatto a velocità industriali generali fino a regimi moderati. Per i mandrini ad alta velocità, spesso viene specificato P5 o anche P4.
La tabella seguente corrisponde alla classe di precisione con le tipiche applicazioni ad alta velocità.
| Classe di precisione ISO | Equivalente ABEC | Tipica applicazione ad alta velocità | Richiesto per la serie 7308? |
|---|---|---|---|
| P0 (normale) | ABEC1 | Ventilatori, pompe, riduttori a bassa velocità | No |
| P6 | ABEC 3 | Motori elettrici standard, compressori | Facoltativo |
| P5 | ABEC5 | Alto-speed spindles, CNC routers | Sì |
| P4 | ABEC7 | Mandrini portamola ultraprecisi | Raro (ordine personalizzato) |
Per la maggior parte degli utenti che considerano un cuscinetto 7308 BEP in un ambiente ad alta velocità, P5 è il grado di precisione minimo consigliato per evitare l'usura indotta dalle vibrazioni.
Anche gli ingegneri esperti a volte selezionano in modo errato le alte velocità. Gli errori più frequenti includono:
Quando si specifica un cuscinetto a sfere a contatto obliquo per un gruppo rotante ad alta velocità, seguire questa sequenza:
Determinare la velocità richiesta in giri/min e la dimensione del foro. Per un cuscinetto 7308, verificare che il diametro dell'albero sia 40 mm.
Calcolare il valore n*dm. Se supera i 400.000, prevedere la lubrificazione a olio.
Scegli l'angolo di contatto. Utilizzare 25° per la priorità della velocità, 40° per la priorità del carico assiale.
Seleziona il materiale della gabbia. Poliammide per alte velocità generali, PEEK per condizioni estreme.
Specificare il gioco interno – C3 minimo.
Scegli il precarico: leggero per velocità elevate, medio per velocità moderate con buona rigidità.
Decidi la classe di precisione: P5 per la maggior parte dei mandrini ad alta velocità, P4 per l'ultraprecisione.
Confermare il metodo di lubrificazione e il tipo di lubrificante con i dati del produttore.
Per un cuscinetto 7308 BEP applicato in un mandrino per uso generale fino a 9.000 giri/min, la lubrificazione con grasso sintetico per alta velocità, precarico leggero e precisione P5 costituirebbe una specifica equilibrata.
D1: È possibile utilizzare un cuscinetto 7308 standard ad alta velocità?
Un cuscinetto 7308 standard con gabbia in acciaio, gioco normale e lubrificazione a grasso è limitato a velocità moderate (tipicamente inferiori a 5.000 giri/min). Per l'uso ad alta velocità è necessaria una versione con gabbia in poliammide, gioco C3 e lubrificante appropriato.
Q2: Qual è la differenza tra un cuscinetto 7308 e un cuscinetto 7308 BEP?
Il cuscinetto 7308 si riferisce solitamente al design di base con gabbia e gioco non specificati. Il cuscinetto 7308 BEP indica specificamente un angolo di contatto di 40° con una gabbia in poliammide rinforzata con fibra di vetro, che offre una massa centrifuga inferiore e una maggiore capacità di velocità rispetto alle versioni con gabbia in acciaio.
Q3: Quale lubrificante è il migliore per i cuscinetti a sfere a contatto obliquo per alte velocità?
Per velocità inferiori a n*dm 500.000 è adatto un grasso sintetico con un olio base a bassa viscosità (ad es. PAO 32 o 46). Al di sopra di questa soglia è necessaria la lubrificazione olio-aria con un olio molto leggero (ISO VG 10–22).
Q4: Come faccio a sapere se ho bisogno della precisione P5 per il mio cuscinetto 7308?
Se la vostra applicazione funziona a una velocità superiore a 8.000 giri/min e richiede basse vibrazioni (ad esempio, mandrino CNC, mandrino portamola), specificare P5. Per pompe o ventilatori a velocità simili, P0 o P6 possono essere accettabili.
Q5: Posso sostituire un cuscinetto 7308 AC con un cuscinetto 7308 BEP?
Solo se la direzione e l'entità del carico assiale sono compatibili. Il tipo AC ha un angolo di contatto di 25°, mentre il BEP ha 40°. La sostituzione richiede di verificare se il sistema può tollerare la maggiore generazione di calore del design a 40° e se la variazione di rigidità assiale è accettabile.
La scelta del cuscinetto a sfere a contatto obliquo corretto per le applicazioni ad alta velocità richiede il bilanciamento dell'angolo di contatto, del materiale della gabbia, del gioco interno, del precarico, della lubrificazione e del grado di precisione. La famiglia di cuscinetti 7308 offre una piattaforma versatile, con il cuscinetto 7308 BEP che fornisce una soluzione efficace per mandrini a velocità moderata e per uso generale. Per un funzionamento ad alta velocità, dare priorità a un angolo di contatto di 25°, gabbie leggere in poliammide o PEEK, precarico leggero e lubrificazione a olio dove n*dm supera 500.000. Seguendo l'approccio strutturato sopra descritto, gli ingegneri possono ottenere una lunga durata di servizio e prestazioni stabili anche con velocità di rotazione impegnative.
