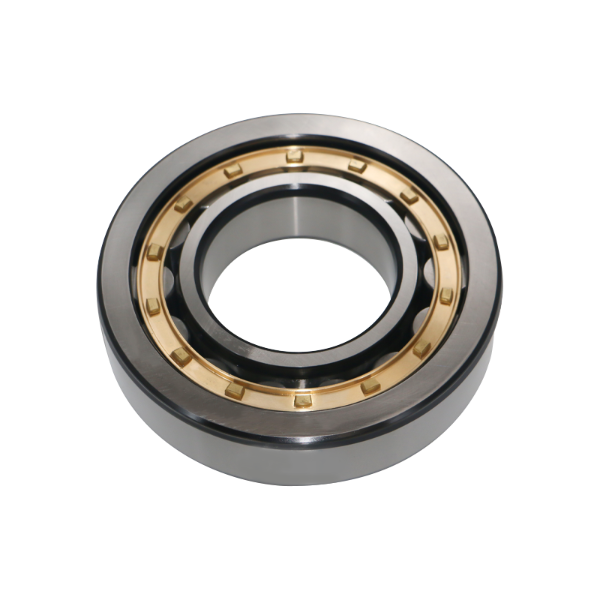

Perché il cuscinetto a rulli cilindrici NU 309 eccelle nella progettazione di motori e riduttori?

Punto chiave: il cuscinetto NU 309 eccelle come cuscinetto flottante

Per i progetti di motori e riduttori in cui la dilatazione termica dell'albero rappresenta un problema critico, il Cuscinetto NU 309 fornisce la soluzione più affidabile. Il suo design esclusivo, un anello interno senza flange, consente all'albero di espandersi o contrarsi liberamente in entrambe le direzioni assiali senza indurre carichi interni dannosi. Questa capacità rende il cuscinetto a rulli cilindrici NU 309 la scelta preferita per la posizione flottante/non di bloccaggio nei sistemi di azionamento ad alta velocità e potenza, prevenendo direttamente il cedimento prematuro del cuscinetto dovuto allo stress termico assiale.

Gli ingegneri scelgono il cuscinetto NU 309 non solo per la sua elevata capacità di carico radiale, ma per questa funzionalità specifica e indispensabile. Risolve un problema meccanico fondamentale, garantendo stabilità operativa e lunga durata in applicazioni che vanno dai riduttori industriali ai grandi motori elettrici.

Anatomia del design: perché nessuna flangia sull'anello interno?

La caratteristica distintiva di un cuscinetto di tipo NU è l'anello interno completamente privo di flange integrali. Entrambe le flange si trovano sull'anello esterno e guidano il gruppo rulli e gabbia. Questo design deliberato offre due vantaggi ingegneristici fondamentali:

1. Movimento assiale illimitato
L'albero, insieme all'anello interno, può scorrere assialmente all'interno del cuscinetto. Ciò consente l'espansione o la contrazione termica dell'albero, un evento comune nei motori e nei riduttori durante i cicli di avvio e arresto, senza generare forze assiali dannose che altrimenti sovraccaricherebbero il cuscinetto.

2. Supporto del carico radiale puro
Essendo un cuscinetto flottante puro, il cuscinetto a rulli cilindrici NU 309 è progettato per supportare solo carichi radiali pesanti. Non è intenzionalmente previsto per alcun carico assiale. Questa chiara definizione del percorso di carico consente agli ingegneri di assegnare la gestione del carico assiale a un cuscinetto di posizionamento dedicato (ad esempio, un cuscinetto a sfere con gola profonda o un cuscinetto con design NUP) all'altra estremità dell'albero, ottimizzando la progettazione totale del sistema.

In termini pratici, ciò significa che quando si specifica un cuscinetto NU 309, si seleziona un componente con un unico scopo ben definito: gestire le forze radiali adattandosi alla crescita lineare dell'albero.

Metriche delle prestazioni: valutazioni di carico e capacità di velocità

Le dimensioni dei cuscinetti NU 309 sono standardizzate con foro di 45 mm (d) x diametro esterno di 100 mm (D) x larghezza di 25 mm (B). All'interno di questo involucro compatto, il cuscinetto offre una significativa capacità di carico radiale grazie al contatto lineare tra i rulli e le piste. Per un design di cuscinetto ECP NU 309 standard, gli indicatori chiave di prestazione sono:

• Coefficiente di carico dinamico di base (C): ~100,8 kN
• Coefficiente di carico statico di base (C0): ~90kN
• Velocità limite per la lubrificazione a grasso/olio: ~6.000 - 7.500 giri/min (a seconda del suffisso di progettazione come ECJ, ECP o ECM e del metodo di lubrificazione)

Questi valori confermano che il coefficiente di carico del cuscinetto NU 309 è eccezionalmente elevato per le sue dimensioni, rendendolo adatto per applicazioni con carichi radiali pesanti, come alberi ad alta velocità di riduttori industriali o motori di azionamento principali.

Confronto critico: NU 309 vs NJ 309 vs NUP 309

Comprendere le sottili differenze di progettazione tra i tipi di cuscinetti cilindrici a corona singola è essenziale per una corretta applicazione. Utilizzare la tabella seguente per differenziare i NU 309 dalle sue varianti più vicine:

Quando si esegue un'analisi NU 309 rispetto a NJ 309, il fattore decisionale chiave è se l'applicazione richiede che il cuscinetto si adatti al movimento assiale dell'albero (scegliere NU) o gestisca anche un carico assiale (scegliere NJ). La ricerca dell'interscambio di cuscinetti NU 309 o dell'equivalente SKF NU 309 si concentra spesso su queste specifiche funzionali.

Ingegneria delle applicazioni: casi d'uso pratici

Il NU 309 per applicazioni con cambio è eccezionalmente comune, in particolare sull'albero di ingresso ad alta velocità. Qui, l'albero si riscalda rapidamente a causa dell'elevata velocità di rotazione, creando una significativa dilatazione termica. Il NU 309 agisce come un cuscinetto sul lato libero o flottante, consentendo che questa espansione avvenga senza causare precarico assiale che potrebbe portare a surriscaldamento e grippaggio. Allo stesso modo, la configurazione del motore elettrico con cuscinetti flottanti è una pratica standard per i motori di una certa dimensione del telaio, proteggendo i cuscinetti lato comando e lato opposto comando da guasti indotti termicamente.

Un altro esempio pratico è il NU 309 per applicazioni con compressori. Nei compressori rotativi a vite o centrifughi, l'albero del rotore si dilata notevolmente quando la macchina raggiunge la temperatura di esercizio. Un NU 309 sul lato non di spinta del rotore fornisce la necessaria libertà assiale, garantendo il mantenimento dei giochi interni critici tra i rotori per un'efficienza ottimale.

Guida alla selezione: suffissi e autorizzazione interna

Quando si specifica un cuscinetto NU 309, i codici suffisso definiscono dettagli di progettazione cruciali che influiscono sulle prestazioni. Ad esempio:

• ECP: Gabbia in PA66 rinforzata con fibra di vetro, centrata sui rulli. Offre buona resistenza e capacità ad alta velocità.
• ECM: Gabbia lavorata in ottone, guidata a rulli. Adatto a temperature più elevate e condizioni impegnative.
• Corte di giustizia europea: Gabbia in acciaio stampato, guidata su rulli. Un'opzione robusta ed economica.

Altrettanto importante è selezionare il gioco corretto del cuscinetto NU 309. Per le applicazioni con un gradiente di temperatura elevato tra gli anelli interno ed esterno, è spesso richiesto un gioco interno radiale C3 (maggiore del normale). La scelta di un cuscinetto NU 309 ECP/C3 garantisce che, anche in condizioni termiche severe, il cuscinetto non raggiunga un gioco negativo, il che ne ridurrebbe drasticamente la durata.

Per gli ingegneri con apparecchiature preesistenti, è fondamentale conoscere un cuscinetto NU 309 equivalente o un'esatta opzione di sostituzione del cuscinetto NU 309. Abbinare sempre le dimensioni, i coefficienti di carico, il suffisso di progettazione (ECP, ECM, ecc.) e il grado di gioco interno (ad esempio C3) per garantire una sostituzione diretta e affidabile. Anche comprendere correttamente l'intervallo di temperature di esercizio dei cuscinetti NU 309 e i requisiti di lubrificazione è fondamentale per raggiungere la durata di vita L10 calcolata.
