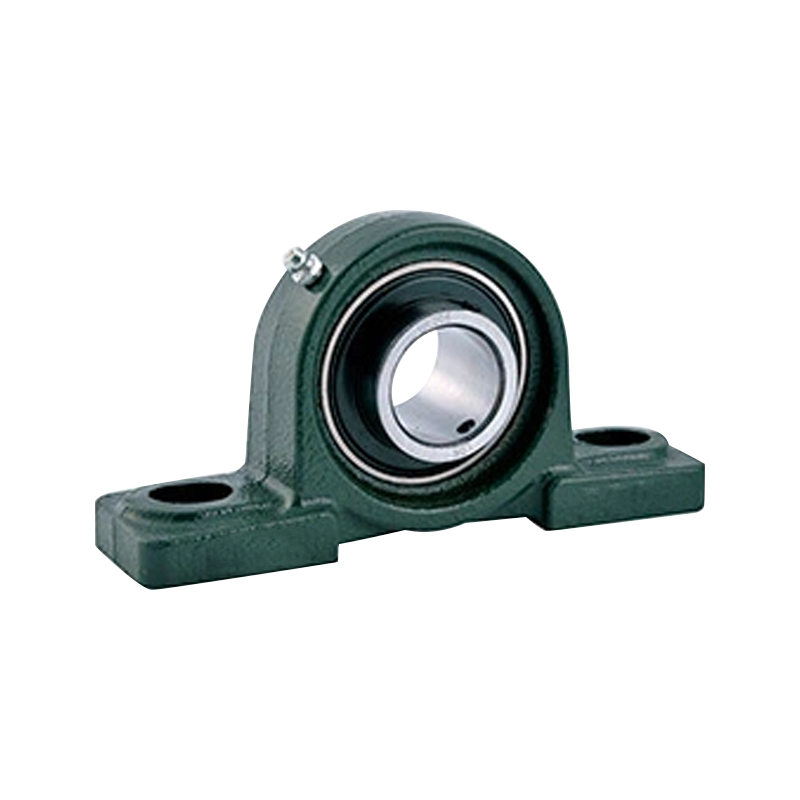

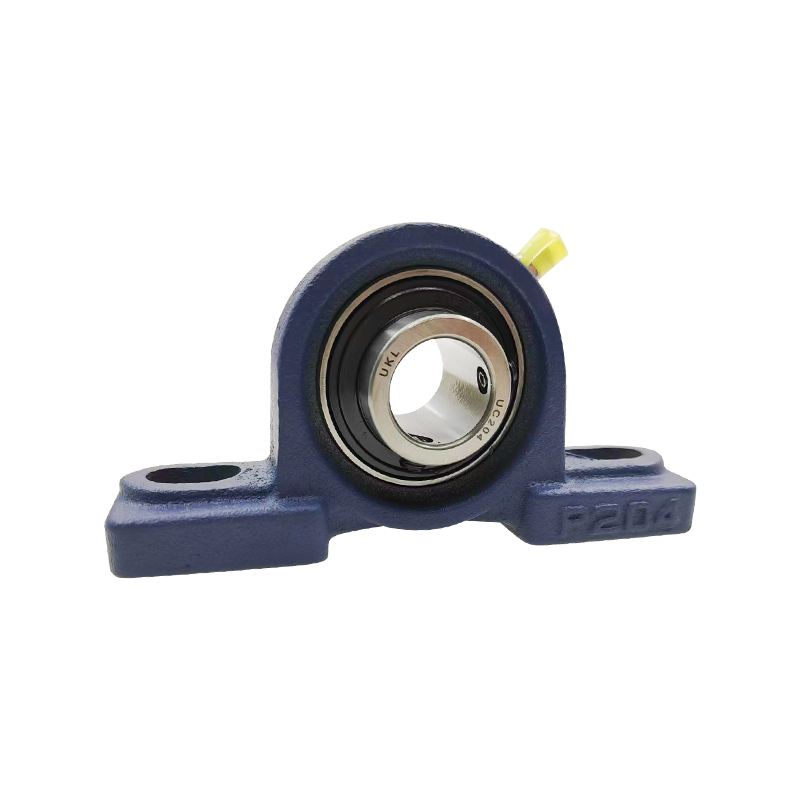

Cuscinetti del blocco del cuscino

Un cuscinetto del supporto, noto anche come supporto ritto, è una struttura di supporto progettata per assistere nella stabilizzazione di un albero rotante utilizzando cuscinetti compatibili e una gamma di componenti associati.

Questo tipo di cuscinetto contiene un blocco di montaggio (blocco cuscino). Il cuscinetto è installato all'interno del blocco di montaggio.

I cuscinetti del supporto ritto sono più comunemente utilizzati nelle applicazioni a coppia ridotta. Le fessure o i fori nella base del cuscinetto o nei piedi del cuscinetto consentono un facile montaggio e regolazione.

Contact Us Contattaci
PRECEDENTE：Nessun prodotto precedente SUCCESSIVO：Cuscinetti del blocchetto di cuscino di base maschiati
  • Specifiche
  • Contattaci

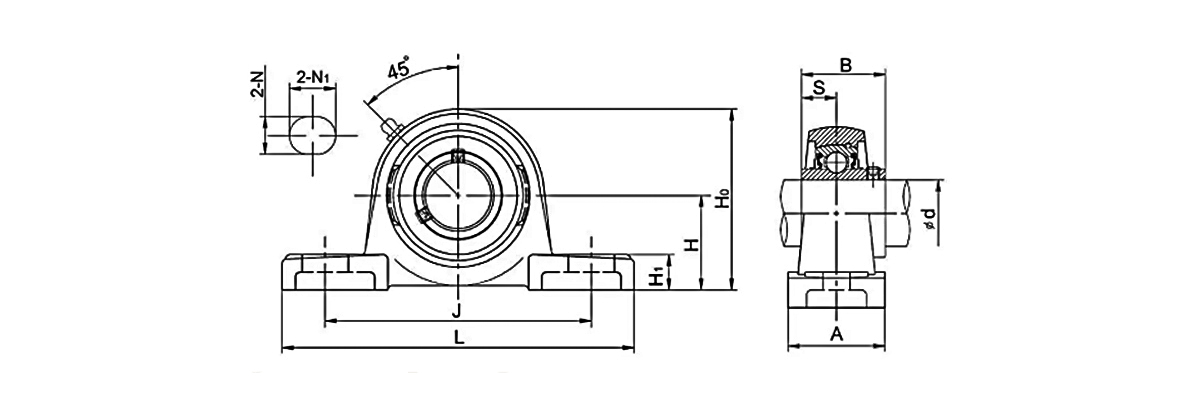

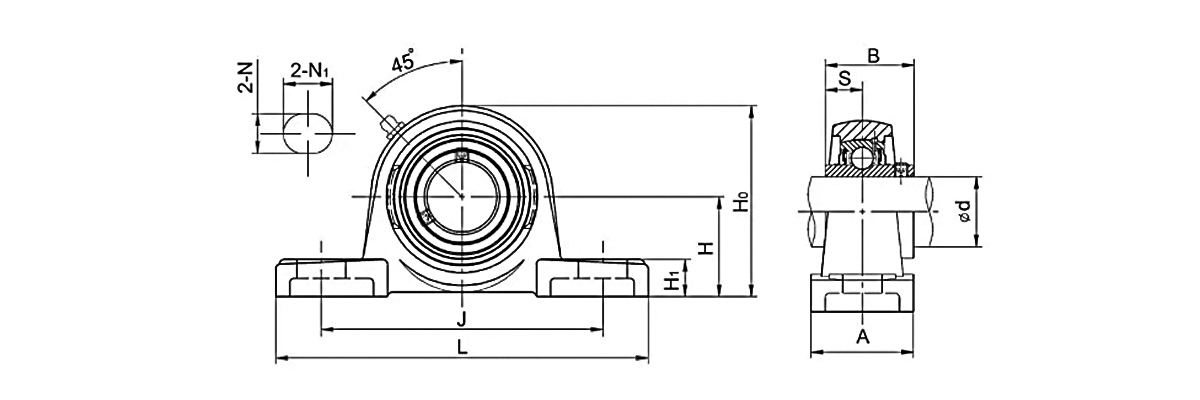

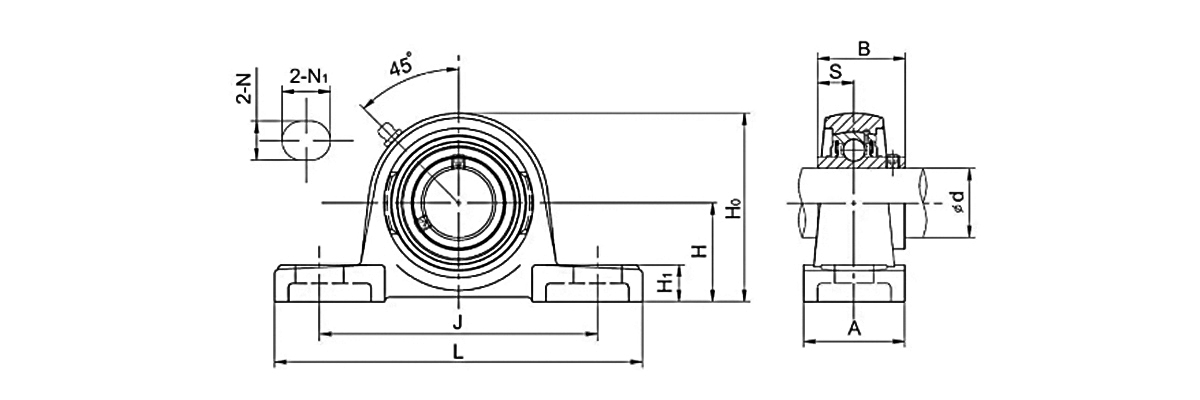

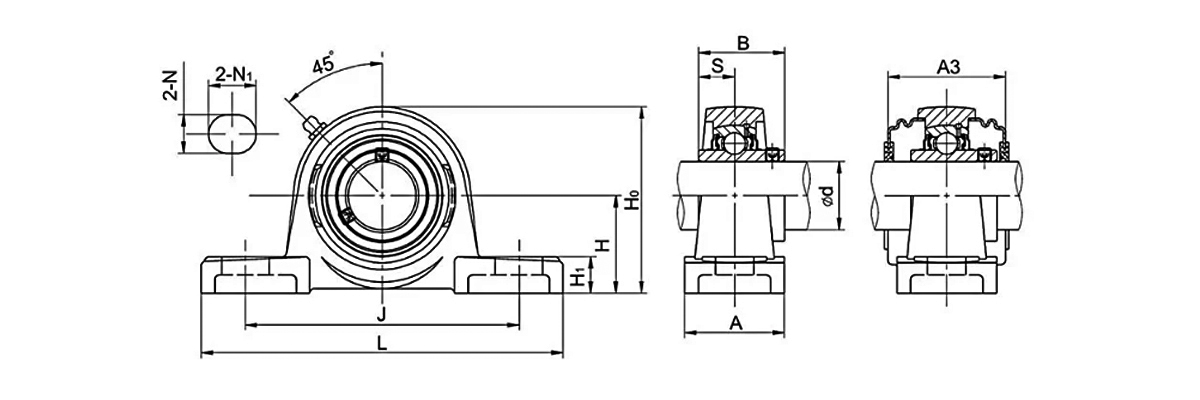

Unità n. Diametro albero Dimensioni (mm) Fioco. bullone
(mm) 		Peso
(kg)
d H L J A N N1 H1 Ho B S A3
(nel) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16/9 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16/11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16/9 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16/11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

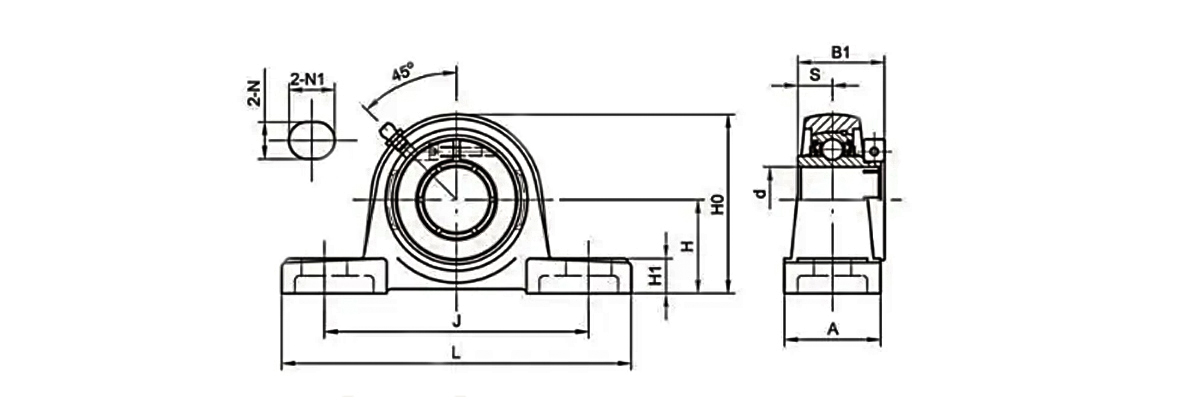

Unità n. Diametro albero Dimensioni (mm) Fioco. bullonee
(mm) 		Peso
(kg)
d H L J A N N1 H1 Ho B1 S
(nel) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 16/9 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16/11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-16/9 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16/11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

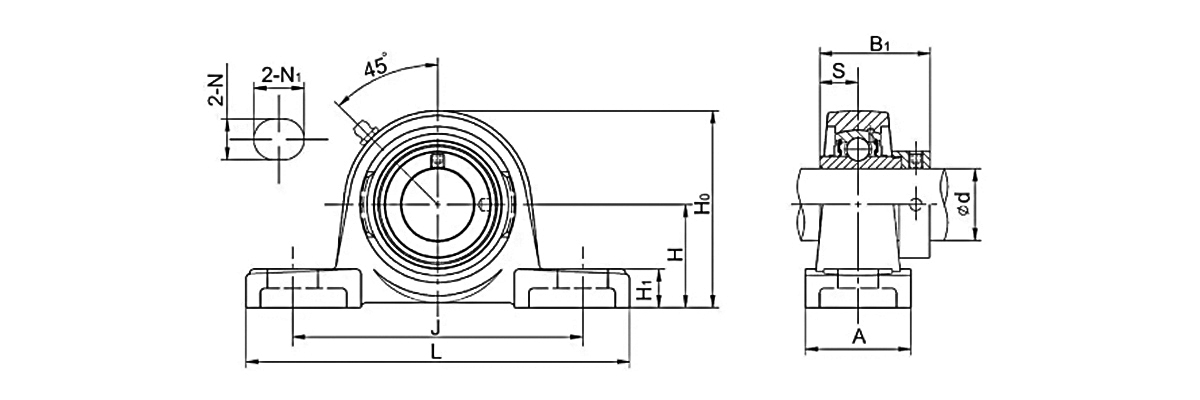

Unità n. Diametro albero Dimensioni (mm) Fioco. bullonee
(mm) 		Peso
(kg)
d H L J A N N1 H1 Ho B1 S
(nel) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16/9 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16/11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

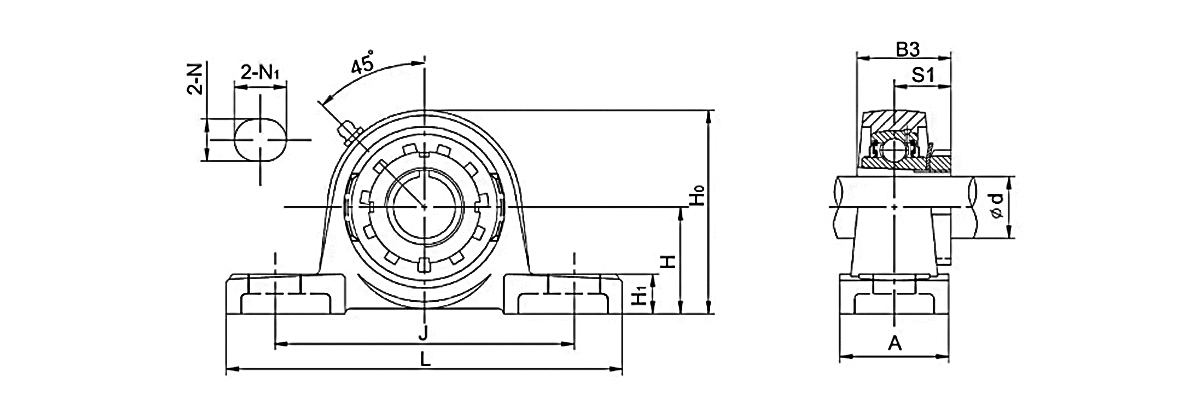

Unità n. Diametro albero Dimensioni (mm) Fioco. bullonee
(mm) 		Peso
(kg)
d H L J A N N1 H1 Ho B3 S1
(nel) (mm)
UKP205H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16/11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Unità n. Diametro albero Dimensioni (mm) Fioco. bullonee Peso
d H L J A N N1 H1 Ho B S (mm) (kg)
(nel) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16/9 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16/11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Unità n Albero d Dimensioni (mm) Dimensione bullone (mm) Peso (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1

Prodotti consigliati

Progettare il futuro del movimento
Chi siamo UKL
Fondata nel 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) è Cina Cuscinetti del blocco del cuscino fornitori e OEM/ODM Cuscinetti del blocco del cuscino azienda, un'impresa industriale e commerciale integrata che si concentra sulla produzione di precisione, combinando ricerca e sviluppo, produzione e vendite.
L'azienda è specializzata in soluzioni di cuscinetti ad alte prestazioni, fornendo supporto tecnico a industrie globali con richieste eccezionalmente elevate di precisione e affidabilità.

Con oltre 200 professionisti qualificati e una base produttiva completamente modernizzata, gli impianti di UKL coprono l'intero processo produttivo: forgiatura, ricottura, tornitura, trattamento termico, rettifica e assemblaggio automatizzato.
Grazie a oltre 15 anni di esperienza nell'esportazione OEM/ODM, UKL risponde rapidamente alle esigenze dei clienti, offrendo servizi flessibili e personalizzati per clienti in Europa, Asia, Africa e Medio Oriente.

Ukl Bearing Manufacturing Co.,Ltd Maggiori informazioni su di noi Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    anni

    Esperienza nel settore

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Varietà di modelli

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Numero di dipendenti

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valore annuo delle esportazioni

Ukl Bearing Manufacturing Co.,Ltd
Certificato d'onore
Novità
Cuscinetti montati Conoscenza del settore

Cuscinetto del blocchetto del cuscino UCP214: la guida definitiva alle specifiche, all'installazione e ai riferimenti incrociati

Il Cuscino UCP214 rappresenta un'unità cuscinetto montata standardizzata che combina un robusto alloggiamento in ghisa con un cuscinetto a sfere con inserto radiale di precisione. Questa unità è progettata per fornire un supporto affidabile per alberi rotanti in un'ampia gamma di macchinari industriali, dalle attrezzature agricole ai sistemi di movimentazione dei materiali e alle applicazioni di trasporto. Comprenderne le specifiche tecniche, la composizione dei materiali e i criteri di selezione adeguati è essenziale sia per i professionisti dell'ingegneria che per gli specialisti degli approvvigionamenti che cercano prestazioni e longevità ottimali.

Architettura tecnica e caratteristiche del progetto

L'unità cuscinetto ritto UCP214 è costituita da due componenti principali: l'alloggiamento e l'inserto del cuscinetto. L'alloggiamento, realizzato in ghisa grigia di alta qualità, fornisce una base di montaggio rigida con due fori per bulloni per un fissaggio sicuro alle strutture di supporto. L'inserto del cuscinetto è dotato di un ampio anello interno con spallamenti estesi su entrambi i lati, che incorpora viti di fissaggio per un bloccaggio positivo dell'albero. Questo design garantisce una trasmissione affidabile della coppia e impedisce lo spostamento assiale durante il funzionamento.

Merita particolare attenzione la capacità autoallineante del cuscinetto UCP214. Il diametro esterno sferico dell'inserto del cuscinetto si accoppia con una superficie sferica corrispondente all'interno dell'alloggiamento, consentendo una compensazione del disallineamento angolare fino a diversi gradi. Questa caratteristica si rivela preziosa nelle applicazioni in cui la deflessione dell'albero o le imprecisioni di montaggio potrebbero altrimenti portare al cedimento prematuro dei cuscinetti.

Specifiche dei materiali e parametri prestazionali

Caratteristica Specifica Significativo funzionale
Materiale dell'alloggiamento Ghisa Grigia (GG) Fornisce rigidità, smorzamento delle vibrazioni e resistenza alla corrosione adatti per ambienti industriali
Materiale dell'inserto del cuscinetto Acciaio al cromo (grado 52100) Offre elevata durezza, resistenza all'usura e resistenza alla fatica per una maggiore durata
Meccanismo di bloccaggio Viti di fissaggio (2) Garantisce un fissaggio positivo dell'albero; è compatibile con dimensioni dell'albero sia metriche che in pollici
Sistema di tenuta Tenete un doppio contatto con il lanciatore Protegge dall'ingresso di contaminanti trattenendo il lubrificante; adatto per ambienti umidi o polverosi
Lubrificazione Grasso (equivalente Nlgi n. 2) con raccordo Fornisce capacità iniziale e di rilubrificazione; prolungare gli intervalli di manutenzione
Intervallo di temperatura Da -20°C a 120°C Consente il funzionamento in diverse condizioni ambientali
Finisci Dipinto Fornisce ulteriore protezione dalla corrosione per l'alloggiamento

Il Due Varianti: UCP214 e UCP214-44

Esistono due varianti principali di questo cuscinetto del supporto, distinte in base alle specifiche del diametro dell'albero:

Cuscino UCP214 : Presenta un diametro del foro di 70 mm, progettato per applicazioni con alberi metrici. Questa versione è conforme agli standard internazionali ed è ampiamente utilizzata nei mercati europei, asiatici e globali in cui le dimensioni sono standard.

Cuscino UCP214-44 : Presenta un diametro del foro di 69,85 mm, corrispondente a 2-3/4 pollici. Questa particolare variante serve sistemi basati su pollici, diffusi nei mercati nordamericani e apparecchiature prodotte secondo gli standard imperiali.

Entrambe le varianti condividono dimensioni dell'alloggiamento, spaziatura dei fori dei bulloni, altezza centrale e valori di carico identici. L'intercambiabilità degli alloggiamenti tra le varianti semplifica la gestione dell'inventario per i reparti di manutenzione e i distributori. Per i professionisti degli approvvigionamenti che cercano fornitori di cuscinetti UCP214 o fornitori di cuscinetti UCP214-44, comprendere questa compatibilità può ridurre i costi di inventario mantenendo la flessibilità.

Applicazioni e casi d'uso nel settore

Il cuscinetto ritto UCP214 trova applicazione in numerosi settori grazie alla sua versatilità e robustezza costruttiva:

Sistemi di trasporto : La funzione di autoallineamento consente la deflessione dell'albero comune nei lunghi percorsi del trasportatore, mentre l'alloggiamento in ghisa resiste ai carichi continui e alle vibrazioni caratteristiche della movimentazione di materiali sfusi.

Macchine agricole : Polvere, detriti e condizioni operative variabili richiedono cuscinetti con tenuta efficace e durata. Il design dell'UCP214 risponde a queste sfide in attrezzature quali mietitrici, presse per balle e attrezzi per la movimentazione dei materiali.

Ventilatori e soffianti industriali : La capacità dell'unità di compensare il disallineamento e la sua tenuta affidabile la rendono adatta per applicazioni di trattamento dell'aria in cui l'accesso per la manutenzione può essere limitato.

Attrezzature per l'imballaggio : Il cuscinetto del supporto garantisce prestazioni costanti nelle applicazioni ad alta velocità e un servizio intermittente comuni nelle linee di imballaggio.

Macchinari tessili : Il funzionamento fluido e silenzioso del cuscinetto UCP214 contribuisce alle apparecchiature per la lavorazione tessile in cui il controllo delle vibrazioni è essenziale.

Il relativo cuscinetto UCP212-39, caratterizzato da un alesaggio di 61,913 mm (2-7/16 pollici), rappresenta un'altra variante popolare all'interno di questa serie, al servizio di applicazioni che richiedono diametri dell'albero intermedi. Molti utenti dell'UCP212-39 scelgono questa unità per la sua compatibilità con progetti di apparecchiature specifiche e per la sua disponibilità presso fornitori affermati di cuscinetti a sfera.

Criteri di selezione per i professionisti degli appalti

Nel valutare i fornitori di cuscinetti UCP214, gli specialisti dell'approvvigionamento dovrebbero considerare diversi fattori critici:

Requisiti di carico : Il cuscinetto UCP214 offre un coefficiente di carico dinamico di circa 62.000 N e un coefficiente di carico statico di 44.000 N, rendendolo adatto per applicazioni da moderate a pesanti.

Compatibilità diametro albero : Verificare se l'applicazione richiede la variante metrica da 70 mm (UCP214) o pollici 2-3/4" (UCP214-44) è essenziale per un corretto adattamento e prestazioni.

Condizioni ambientali : Temperature estreme, esposizione all'umidità e livelli di contaminanti influenzano la scelta delle tenute e i requisiti di lubrificazione. La configurazione standard è adatta alla maggior parte degli ambienti industriali, ma potrebbero essere disponibili opzioni specializzate.

Configurazione dell'alloggiamento : Il design della base a due bulloni del cuscinetto del supporto garantisce un'installazione semplice, ma la verifica della spaziatura dei fori di montaggio e delle dimensioni dell'altezza centrale garantisce la compatibilità con le apparecchiature esistenti.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) è un'impresa industriale e commerciale integrata che si concentra sulla produzione di precisione, combinando ricerca e sviluppo, produzione e vendite. In qualità di fabbrica di cuscinetti professionale e azienda produttrice di cuscinetti in Cina, l'azienda è specializzata in soluzioni di cuscinetti ad alte prestazioni, fornendo supporto tecnico per industrie globali con esigenze eccezionalmente elevate di precisione e affidabilità.

Con oltre 200 professionisti qualificati e una base produttiva completamente modernizzata, le strutture di UKL coprono l'intero processo di produzione: forgiatura, ricottura, tornitura, trattamento termico, rettifica e assemblaggio automatizzato. Questo approccio integrato verticalmente garantisce il controllo della qualità in ogni fase e consente un servizio reattivo ai clienti in tutto il mondo.

Tecnologia e innovazione al centro: il team di ricerca e sviluppo dedicato sviluppa continuamente cuscinetti a rulli incrociati ad alta precisione, cuscinetti assiali a sfere a contatto obliquo a doppia direzione e altri prodotti utilizzati nelle macchine CNC, nella robotica e nei sistemi di automazione intelligenti. Attraverso una progettazione di precisione e il controllo digitale della produzione, UKL garantisce che ogni prodotto soddisfi gli standard internazionali in termini di precisione e prestazioni.

Sostenibilità e responsabilità: processi ecologicamente responsabili, iniziative di riciclaggio dei materiali e utilizzo ottimizzato dell'energia riducono l'impronta ambientale. Oltre alla produzione, UKL sostiene anche iniziative di formazione educativa e tecnica per promuovere i futuri talenti ingegneristici.

Domande frequenti

Qual è la differenza tra i cuscinetti UCP214 e UCP214-44?

La differenza principale sta nel diametro del foro: UCP214 presenta un foro da 70 mm per alberi metrici, mentre UCP214-44 presenta un foro da 69,85 mm (2-3/4 pollici) per alberi in pollici. Le dimensioni dell'alloggiamento, la spaziatura dei fori dei bulloni e i coefficienti di carico sono identici per entrambe le varianti.

Come funziona la funzione di autoallineamento del cuscinetto del supporto UCP214?

L'inserto del cuscinetto ha un diametro esterno sferico che si inserisce in una superficie sferica corrispondente all'interno dell'alloggiamento. Ciò consente un disallineamento angolare tra l'albero e l'alloggiamento fino a diversi gradi, compensando la deflessione dell'albero o le imprecisioni di montaggio.

Quale meccanismo di bloccaggio utilizza il cuscinetto UCP214?

Il cuscinetto UCP214 utilizza due viti di fissaggio sull'anello interno per bloccare il cuscinetto all'albero. Ciò fornisce un fissaggio positivo dell'albero e facilita l'installazione e la rimozione facili.

Quali settori utilizzano comunemente il cuscinetto UCP214?

I cuscinetti UCP214 sono ampiamente utilizzati in sistemi di trasporto, macchine agricole, ventilatori e soffianti industriali, apparecchiature per l'imballaggio e macchinari tessili, oltre ad altre applicazioni industriali che richiedono un supporto affidabile dell'albero.

Qual è l'intervallo di temperatura consigliato per il cuscinetto UCP214?

Il cuscinetto UCP214 funziona efficacemente in un intervallo di temperature compreso tra -20°C e 120°C, rendendolo adatto a diversi ambienti industriali.
