Cuscinetti YRT: la soluzione definitiva per movimenti rotazionali ad alta precisione

Introduzione

Cosa definisce la vera precisione nei sistemi rotazionali e in che modo i componenti meccanici possono mantenere la precisione in condizioni di carico complesse senza compromettere la stabilità?

Nei moderni ambienti industriali, ottenere una precisione di rotazione costante è essenziale per prestazioni, efficienza e qualità del prodotto. Questa richiesta ha portato all'adozione diffusa di soluzioni di cuscinetti avanzati, tra cui il Cuscinetto YRT è emerso come una componente critica.

Progettato specificamente per applicazioni che richiedono un'elevata capacità di carico assiale e radiale combinata con un posizionamento preciso, il cuscinetto per giradischi di precisione YRT integra la rigidità strutturale con la precisione di rotazione. La sua capacità di supportare carichi assiali bidirezionali, forze radiali e momenti ribaltanti lo rende indispensabile nei sistemi in cui anche deviazioni minime possono portare a un degrado delle prestazioni.

Comprendere i cuscinetti YRT

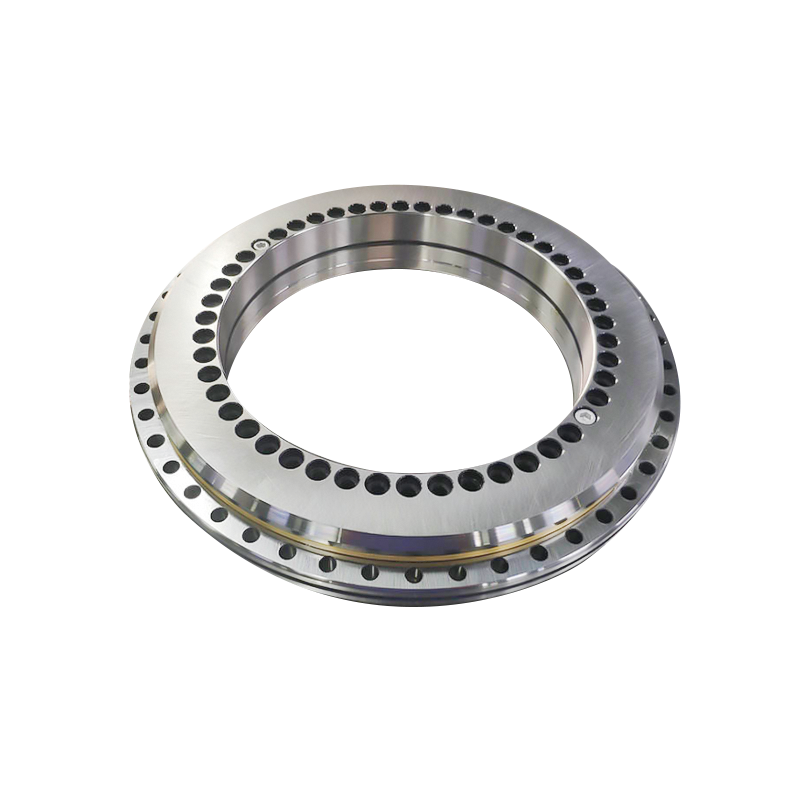

Un cuscinetto YRT è un tipo di cuscinetto per tavola rotante progettato per sistemi di posizionamento di precisione. È costituito da elementi volventi assiali e radiali disposti in una struttura compatta, che gli consente di gestire carichi complessi mantenendo un'elevata precisione di rotazione.

Composizione strutturale

La struttura tipica di un cuscinetto YRT comprende:

• Due gruppi assiali di rullini e gabbia
• Un gruppo rulli cilindrici radiali
• Anelli interni ed esterni con piste integrate
• Anelli distanziatori ed elementi di fissaggio

Questo design integrato garantisce che il cuscinetto possa supportare contemporaneamente più direzioni di carico senza richiedere componenti di supporto aggiuntivi.

Principio funzionale

Il cuscinetto per piattaforma girevole di precisione YRT funziona distribuendo i carichi sui suoi elementi volventi assiali e radiali. I rulli assiali gestiscono i carichi di spinta, mentre i rulli radiali gestiscono le forze laterali. Questa doppia disposizione garantisce una rotazione fluida e un posizionamento preciso, anche in condizioni di carico variabili.

Caratteristiche principali dei cuscinetti YRT

Le prestazioni dei cuscinetti YRT sono definite da diverse caratteristiche fondamentali che li distinguono dalle soluzioni di cuscinetti convenzionali.

Elevata precisione di rotazione

I cuscinetti YRT sono progettati con tolleranze di produzione ristrette, consentendo un runout minimo e un posizionamento preciso. Ciò li rende adatti per applicazioni in cui la precisione angolare è fondamentale.

Elevata capacità di carico

La combinazione di elementi volventi assiali e radiali consente a questi cuscinetti di supportare:

• Carichi assiali bidirezionali
• Carichi radiali
• Momenti di ribaltamento

Questa capacità di carico multiplo migliora la stabilità del sistema.

Rigidità eccezionale

Il design precaricato di un cuscinetto YRT riduce al minimo il gioco interno, garantendo un'elevata rigidità. Questa rigidità riduce la deformazione sotto carico e garantisce prestazioni costanti.

Design compatto

Nonostante la loro complessa funzionalità, i cuscinetti YRT mantengono una struttura relativamente compatta, che li rende ideali per sistemi con spazio di installazione limitato.

Facile montaggio e integrazione

I cuscinetti per giradischi di precisione YRT sono generalmente dotati di fori di montaggio, che semplificano l'installazione e l'allineamento nei sistemi meccanici.

Panoramica comparativa

Applicazioni dei cuscinetti YRT

La versatilità dei cuscinetti YRT li rende adatti a un'ampia gamma di settori industriali di precisione.

Macchine utensili

Nei sistemi di macchine utensili, la precisione di rotazione influisce direttamente sulla qualità della lavorazione. I cuscinetti per piattaforme girevoli di precisione YRT sono comunemente utilizzati in tavole rotanti, teste indicizzate e sistemi di mandrini per garantire un posizionamento coerente.

Attrezzature per l'automazione

Il controllo preciso del movimento è essenziale nei sistemi automatizzati. I cuscinetti YRT forniscono un supporto rotazionale stabile per bracci robotici, piattaforme di assemblaggio e dispositivi di posizionamento.

Sistemi di misurazione e ispezione

Gli strumenti che richiedono un movimento angolare preciso si affidano ai cuscinetti YRT per mantenere l'accuratezza e la ripetibilità della misurazione.

Ingegneria aerospaziale e avanzata

I sistemi ingegneristici ad alte prestazioni richiedono componenti in grado di funzionare in condizioni di carico complesse mantenendo la precisione. I cuscinetti YRT soddisfano questi requisiti grazie al loro design robusto.

Caratteristiche prestazionali

Stabilità in condizioni dinamiche

I cuscinetti YRT mantengono prestazioni costanti anche in caso di carichi variabili. La loro struttura rigida riduce al minimo le vibrazioni e garantisce una rotazione fluida.

Funzionamento a basso attrito

Il design ottimizzato degli elementi volventi riduce l'attrito, migliorando l'efficienza e prolungando la durata.

Mantenimento della precisione a lungo termine

Grazie al precarico e all'integrità strutturale, i cuscinetti YRT mantengono la precisione per periodi operativi prolungati.

Considerazioni sulla selezione

La scelta del cuscinetto YRT giusto richiede un'attenta valutazione di diversi fattori.

Requisiti di carico

Comprendere l'entità e la direzione dei carichi è essenziale per selezionare la dimensione e la configurazione appropriate del cuscinetto.

Condizioni di velocità e rotazione

Sebbene i cuscinetti YRT siano ottimizzati per la precisione piuttosto che per l'alta velocità, è necessario comunque considerare le condizioni operative per garantire prestazioni ottimali.

Ambiente di installazione

Fattori quali temperatura, contaminazione e condizioni di lubrificazione possono influenzare le prestazioni dei cuscinetti.

Livello di precisione

Applicazioni diverse richiedono diversi gradi di precisione. La selezione del grado di precisione corretto garantisce prestazioni ottimali del sistema.

Installazione e manutenzione

Linee guida per l'installazione

Una corretta installazione è fondamentale per ottenere il pieno potenziale prestazionale di un cuscinetto YRT.

• Assicurarsi che le superfici di montaggio siano pulite e piatte
• Applicare una coppia uniforme durante il fissaggio
• Evitare disallineamenti durante il montaggio

Lubrificazione

Una lubrificazione adeguata riduce l'usura e migliora le prestazioni. A seconda dell'applicazione, è possibile utilizzare la lubrificazione a grasso o ad olio.

Ispezione regolare

I controlli di routine aiutano a identificare tempestivamente potenziali problemi, garantendo un funzionamento continuo e prevenendo guasti imprevisti.

Vantaggi nell'industria moderna

La crescente domanda di precisione ed efficienza nei sistemi industriali ha spinto all'adozione dei cuscinetti per giradischi di precisione YRT.

Prestazioni del sistema migliorate

Fornendo un movimento rotatorio stabile e preciso, i cuscinetti YRT migliorano l'efficienza complessiva del sistema.

Complessità dei componenti ridotta

Il loro design integrato elimina la necessità di più componenti di cuscinetti, semplificando l'architettura del sistema.

Affidabilità migliorata

L'elevata rigidità e la capacità di carico contribuiscono a un funzionamento affidabile, anche in ambienti difficili.

Conclusione

I cuscinetti YRT rappresentano una soluzione sofisticata per movimenti rotazionali ad alta precisione, combinando rigidità strutturale, capacità di carico e precisione in un design compatto. La loro capacità di supportare carichi complessi mantenendo un posizionamento preciso li rende essenziali nei moderni sistemi industriali.

Dalle macchine utensili alle apparecchiature di automazione, il cuscinetto per giradischi di precisione YRT continua a svolgere un ruolo fondamentale nel garantire prestazioni di rotazione affidabili ed efficienti.

Domande frequenti

1. A cosa serve un cuscinetto YRT?

Un cuscinetto YRT viene utilizzato principalmente in applicazioni che richiedono movimenti rotazionali ad alta precisione, come tavole rotanti, sistemi di indicizzazione e apparecchiature di posizionamento.

2. In cosa differiscono i cuscinetti per giradischi di precisione YRT dai cuscinetti standard?

A differenza dei cuscinetti standard, un cuscinetto per piattaforma girevole di precisione YRT può gestire simultaneamente carichi assiali, radiali e momento, offrendo maggiore precisione e rigidità.

3. I cuscinetti YRT sono adatti per applicazioni ad alta velocità?

I cuscinetti YRT sono ottimizzati per la precisione e la capacità di carico piuttosto che per l'alta velocità. Funzionano meglio in ambienti a velocità moderata e ad alta precisione.

4. Quali fattori influenzano le prestazioni di un cuscinetto YRT?

I fattori chiave includono le condizioni di carico, la precisione di installazione, la lubrificazione e le condizioni ambientali.

5. Come si può prolungare la durata di un cuscinetto YRT?

Una corretta installazione, una manutenzione regolare e un'adeguata lubrificazione sono essenziali per massimizzare la durata e le prestazioni di un cuscinetto YRT.
