Dimensioni principali e specifiche principali

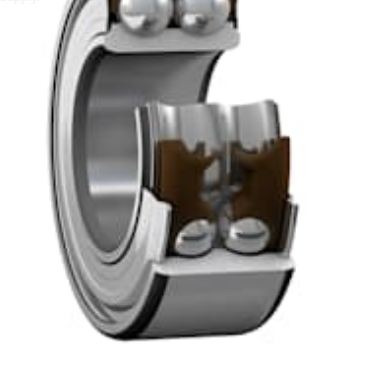

Ogni progetto inizia con la geometria. Il 3200 A-2ZTN9/MT33 racchiude due percorsi di carico in un'unica unità. La sua disposizione è equivalente a una coppia di cuscinetti a sfere a contatto obliquo a corona singola disposti uno contro l'altro in una configurazione di tipo O, ma richiede uno spazio assiale notevolmente inferiore. La tabella seguente elenca i dati dimensionali principali che gli ingegneri controllano per primi.
| Parametro | Valore |
|---|---|
| Tipo di cuscinetto | Cuscinetto a sfere a contatto obliquo a doppia corona |
| Diametro del foro (d) | 10 mm |
| Diametro esterno (D) | 30 mm |
| Larghezza (B) | 14 mm |
| Angolo di contatto | 30° |
| Peso | Circa 0,051 kg |
| Dimensione raccordo (r1,2) | Minimo 0,6 mm |
| Distanza del punto di pressione (a) | 16 mm |
Lettura del foro, diametro esterno e larghezza
Il foro da 10 mm e il diametro esterno da 30 mm definiscono un involucro compatto adatto a piccoli riduttori, alberi di pompe e alloggiamenti delle estremità dei motori. La larghezza di 14 mm è ciò che rende efficiente la coppia back-to-back. Un progettista ottiene la capacità assiale di due cuscinetti in un'impronta solo leggermente più ampia di un'unità a fila singola. Con una massa di circa 0,051 kg, il cuscinetto aggiunge poca inerzia rotante, il che è importante quando un albero accelera e decelera frequentemente.
Filetti e distanza dei punti di pressione
Due valori nella tabella sono facili da trascurare. La dimensione minima del raccordo di 0,6 mm indica all'operatore quanto possono essere affilati gli angoli dell'albero e dello spallamento dell'alloggiamento. Un angolo più stretto di questo valore impedisce all'anello del cuscinetto di posizionarsi completamente contro la spalla, il che porta a disallineamento e sfregamento. La distanza del punto di pressione di 16 mm individua il punto in cui il carico agisce effettivamente lungo l'asse. Usalo quando calcoli i momenti di carico sull'albero, perché determina il braccio di leva tra il cuscinetto e la forza applicata.
Indici di carico e limiti di velocità
I dati di carico e velocità determinano se un cuscinetto sopravvivrà al suo ciclo di lavoro. Le valutazioni pubblicate sono riepilogate nelle schede sottostanti, seguite da una tabella che spiega cosa significa nella pratica ciascuna valutazione.
| Valutazione | Valore | Significato pratico |
|---|---|---|
| Coefficiente di carico dinamico di base (C) | 7,61 kN | Base per la stima della vita a fatica sotto carico rotante |
| Coefficiente di carico statico di base (C0) | 4,3 kN | Limite per carichi fermi o d'urto prima della deformazione permanente |
| Limite di carico di fatica (Pu) | 0,183 kN | Livello di carico al di sotto del quale il danno da fatica è molto lento con una buona lubrificazione |
| Velocità di riferimento | 26.000 giri/min | Valore di velocità utilizzato come riferimento nelle condizioni nominali del catalogo |
| Limitare la velocità | 24.000 giri/min | Limite di velocità superiore nelle condizioni di lubrificazione e raffreddamento indicate |
Capacità statica e dinamica
Il coefficiente dinamico regola la rotazione continua, mentre il coefficiente statico protegge il cuscinetto durante gli urti all'avviamento, gli urti durante il trasporto o gli arresti della macchina sotto carico. Un sistema con frequenti carichi d'urto dovrebbe essere prima controllato rispetto al valore statico, poiché la rientranza permanente nelle piste è irreversibile. Il limite di fatica è un riferimento utile per le fasi con carico leggero, in cui si prevede che il cuscinetto funzioni per lunghi periodi senza sviluppare fatica superficiale.
Indici di velocità in pratica
I valori di velocità devono essere letti insieme al design della guarnizione e della gabbia. La velocità limite di 24.000 giri/min è raggiungibile perché il cuscinetto utilizza schermi senza contatto e una gabbia leggera in poliammide, che riducono l'attrito e il calore. Mantenere la velocità operativa comodamente al di sotto del limite, in particolare a temperature ambiente elevate, poiché il calore generato ad alta velocità riduce la durata del grasso e aumenta l'usura delle guarnizioni.
Decodifica del codice suffisso
La designazione 3200 A-2ZTN9/MT33 è una descrizione compatta della configurazione costruttiva. Ogni elemento del suffisso ti dice qualcosa di specifico sul comportamento del cuscinetto, motivo per cui la lettura corretta del codice previene costosi errori di ordinazione.
| Suffisso | Significato | Impatto progettuale |
|---|---|---|
| A | Design interno con angolo di contatto di 30° | Definisce l'equilibrio tra la capacità di carico radiale e assiale |
| 2Z | Schermi in acciaio su entrambi i lati, guarnizione senza contatto | Blocca la contaminazione senza sfregamento, supportando l'alta velocità |
| TN9 | Gabbia in poliammide rinforzata con fibra di vetro, guidata dall'anello esterno | Leggero, a basso attrito e stabile durante la rotazione ad alta velocità |
| MT33 | Grasso preriempito per basse temperature per un ampio intervallo di temperature | Elimina la necessità di rilubrificazione iniziale nel servizio standard |
Due designazioni di scudi sembrano simili e sono spesso confuse. Uno schermo senza contatto lascia uno spazio ridotto, quindi non aggiunge quasi alcun attrito ma offre una protezione limitata contro la polvere sottile. Una guarnizione a contatto offre una protezione migliore ma genera più calore in velocità. Poiché il suffisso 2Z indica un design senza contatto, il cuscinetto è più adatto ad ambienti puliti e chiusi dove la velocità è la priorità principale.
Vantaggi strutturali nelle macchine reali
Geometria schiena contro schiena
La disposizione schiena contro schiena è il vantaggio principale di un design a doppia fila. Due file di sfere condividono un unico set di anelli, quindi la coppia gestisce carichi radiali e carichi assiali in entrambe le direzioni mantenendo l'albero centrato. Questa resistenza al momento di inclinazione è preziosa laddove l'albero deve rimanere rigido, come nel caso di una posizione di ingranaggio o di una girante di pompa che subisce una spinta irregolare.
Rispetto al montaggio di due cuscinetti a corona singola separati, l'unità integrata riduce la complessità della lavorazione. Il foro e lo spallamento dell'alloggiamento necessitano di una sola sede precisa e la relazione di precarico tra le due file viene impostata durante la produzione anziché dall'assemblatore.
Capacità ad alta velocità
L'alta velocità dipende dalla generazione di calore, dal comportamento del lubrificante e dalla stabilità della gabbia. La combinazione di schermi senza contatto e di una gabbia in poliammide mantiene basso l'attrito e la carica fissa di grasso evita le perdite per sbattimento derivanti dal riempimento eccessivo. I progettisti possono quindi puntare ad alberi che funzionano ben al di sopra delle velocità convenzionali, a condizione che l'alloggiamento dissipi il calore e la velocità operativa rimanga entro il limite nominale.
Design prelubrificato
Il cuscinetto viene fornito con grasso MT33 già installato. Ciò semplifica l'installazione perché non è necessaria un'ulteriore fase di lubrificazione sulla catena di montaggio ed elimina una comune fonte di contaminazione. Per le applicazioni sigillate a vita, l'assenza di una porta di rilubrificazione riduce anche il numero di potenziali percorsi di perdita nella macchina.
Aree di applicazione
Il cuscinetto è adatto a macchine che devono supportare carichi radiali e assiali insieme all'interno di una sezione rotante compatta. Le aree di applicazione più comuni includono:
- Pompe: pompe industriali e pompe per acqua dove è necessario controllare la spinta della girante.
- Riduttori: trasmissioni e riduttori in cui la rigidità dell'albero influisce sulla qualità dell'ingranaggio.
- Motori elettrici: motori e generatori che funzionano ad alta velocità e necessitano di una posizione stabile dell'albero.
- Macchinari industriali: gruppi rotanti compatti che trasportano carichi combinati in spazi ristretti.
Quando cerchi le opzioni del fornitore, a 3200 a-2ztn9/mt33 cuscinetto può essere specificato insieme alle dimensioni e al codice del suffisso, per evitare confusione con varianti dotate di guarnizioni o gabbie diverse.
Guida alla selezione
Utilizza la seguente sequenza per decidere se questo cuscinetto è adatto alla tua applicazione. Ogni passaggio utilizza i dati discussi sopra, quindi la decisione rimane tracciabile.
- Definire la direzione del carico. Misurare separatamente i carichi radiali e assiali, compresi i carichi d'urto e le inversioni di carico. Se la spinta agisce in entrambe le direzioni, un design a doppia fila è un buon candidato.
- Controllare la velocità rispetto al limite. Confrontare la velocità operativa con la velocità limite di 24.000 giri/min e mantenere un margine per l'aumento della temperatura e i picchi di velocità.
- Confermare la guarnizione e il grasso. Utilizzare lo schermo senza contatto 2Z e il grasso MT33 quando l'ambiente è pulito e la temperatura rimane entro l'intervallo indicato.
- Verificare la geometria della spalla. Controllare che i raggi dell'albero e della spalla dell'alloggiamento siano almeno 0,6 mm e che la distanza del punto di pressione di 16 mm corrisponda all'analisi del momento.
- Esaminare la capacità statica. Confermare che il valore statico di 4,3 kN copra il caso peggiore di shock o carico da fermo.
Se l'ambiente contiene polvere abrasiva o acqua di lavaggio, prendere in considerazione un tipo di guarnizione diverso. La protezione senza contatto è progettata per macchine chiuse piuttosto che per ambienti aperti o difficili.
Installazione, lubrificazione e pianificazione del ciclo di vita
Una corretta installazione preserva le prestazioni nominali. Pulire l'albero e l'alloggiamento, verificare le dimensioni rispetto ai valori pubblicati e premere gli anelli in modo uniforme in modo che il carico non passi attraverso le sfere durante il posizionamento. Evitare di colpire direttamente le guarnizioni, perché anche una piccola deformazione di uno schermo in acciaio può creare un contatto che genera calore velocemente.
Poiché il cuscinetto è prelubrificato, il piano di manutenzione si concentra sulla temperatura e sulle vibrazioni piuttosto che sulla lubrificazione regolare. Monitora la temperatura dell'alloggiamento durante la messa in servizio e registra i livelli di vibrazione all'inizio del servizio. Un aumento graduale di entrambi i valori solitamente segnala un'usura precoce o un disallineamento, che consente un'azione correttiva prima del guasto. Quando la macchina funziona in un ambiente stabile e pulito, il grasso preriempito può supportare lunghi intervalli di manutenzione senza lubrificazione aggiuntiva.
Domande frequenti
D1: Cosa significa l'angolo di contatto di 30 gradi per il mio progetto?
Un angolo di contatto di 30 gradi significa che le sfere premono contro le piste con un angolo che supporta sia i carichi radiali che quelli assiali. Un angolo di contatto maggiore generalmente aumenta la capacità assiale, quindi questo valore fornisce una combinazione equilibrata per la spinta della pompa e i carichi dell'albero del cambio.
D2: Questo cuscinetto può funzionare alla massima velocità limite in qualsiasi ambiente?
La velocità limite presuppone le condizioni di lubrificazione e raffreddamento indicate. In armadi caldi o con scarsa dissipazione del calore, operare al di sotto del limite e monitorare la temperatura. Mantenere un margine di velocità prolunga la durata del grasso e protegge gli schermi senza contatto.
Q3: Perché la dimensione del raccordo è importante quando si monta il cuscinetto?
La dimensione del raccordo di almeno 0,6 mm garantisce che l'anello del cuscinetto sia completamente appoggiato allo spallamento. Un angolo più acuto può impedire un contatto corretto, causando disallineamento e distribuzione non uniforme del carico che riducono la durata.
Q4: È necessario rabboccare il grasso preriempito durante la manutenzione?
In ambienti puliti standard, il grasso MT33 è progettato per la durata operativa di un cuscinetto sigillato senza lubrificazione aggiuntiva. Monitorare invece la temperatura e le vibrazioni e consultare il produttore della macchina se le condizioni operative cambiano in modo significativo.
